Переключатель FTTH FTTB MEMS оптически с высоким запирая на задвижку внутреннеприсущим допуском ESD
Переключатель FTTH FTTB MEMS оптически с высоким запирая на задвижку внутреннеприсущим допуском ESD
Спецификации
Номер модели :
Оптически переключатель MEMS1x4
Место происхождения :
Китай
Количество минимального заказа :
50
Срок поставки :
5-10 день
Упаковывая детали :
Ziplock упаковка сумки 2/PCS
Диапазон длины волны :
1260~1620
Испытывая длина волны :
1310/1490/1550/1625/1650
Вносимая потеря :
Тип: 0,7, Макс: 1,2
Потеря возвращения :
≥50
Помеха :
≥50
Применение :
Сеть FTTH FTTB FTTX
Соединитель :
порт 1000Mbps RJ45
Порт волокна :
SC поддержки
имя :
оптически переключатель 2x1 с дублированием
Температура деятельности :
-5~+70
Температура хранения :
-40~+85
Описание

Оптически переключатель MEMS1×4

Переключатель оптического волокна серии 1x4 защелки MEMS подключает оптически каналы путем перенаправлять входящие оптически сигналы в выбранные волокна выхода. Это достигано используя конфигурацию патента заявлен MEMS и активировано через электрический сигнал управления. Оно уникально отличает изрезанными термальными активированными движениями микро-зеркала вместо вращения, и защелками для сохранения выбранного оптически пути после того как сигнал привода извлекался. Этот романный дизайн значительно уменьшает упаковать требование, и упрощает управлять электроникой, предлагая беспрецедентной высокой стабильностью так же, как бесподобной низкой ценой.

Особенности
• Высокая надежность
• Запирать на задвижку
• Внутреннеприсущий допуск к ESD

Применения
• Преграждать канала
• Конфигурируемый добавьте/падение
• Системный контроль
• Инструментирование



◇Представление



Параметры   MSW-1×4
Диапазон длины волны nm 1260|1620
Испытывая длина волны nm 1310/1490/1550/1625/1650
Вносимая потеря dB Тип: 0,7, Макс: 1,2
Потеря возвращения dB ≥50
Помеха dB ≥50
PDL dB ≤0.10
WDL dB ≤0.25
TDL dB ≤0.20
Повторимость dB ≤±0.05
Тариф повторимости Hz 20
Продолжительность жизни Цикл ≥109
Время переключателя госпожа ≤5
Сила передачи mW ≤500
Температура деятельности ℃ -5~+70
Температура хранения ℃ -40~+85
Переключая тип   Запирать на задвижку
Размер mm (L) 26× (W) 22× (H) 9,4 (±0.2)

◇Электрические управляя требования

Оптически путь Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8
Comm↔Port 1 DP* NC NC DP NC DP GND
Comm↔Port 2 NC DP DP NC NC DP
Comm↔Port 3 NC DP NC DP DP NC
Comm↔Port 4 NC DP NC DP NC D

* DP: Напряжение тока возбуждающего импульса.

Возбуждающий импульс Минута Типичный Макс Блок
Напряжение тока ИМПа ульс 9 9,3 9,5 [4] V
Ширина ИМПа ульс 12 12,5 13 [4] госпожа
Пиковое течение   290   мамы

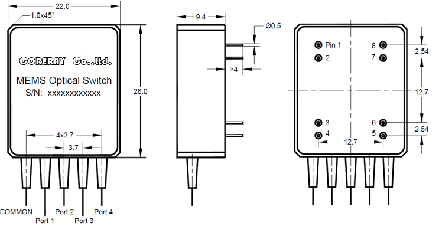

◇Размеры







Переключатель FTTH FTTB MEMS оптически с высоким запирая на задвижку внутреннеприсущим допуском ESD



◇Упорядочение информации: MSW-1×4-A-B-C-D-E





B C D E
Режим Длина волны Диаметр волокна Длина волокна Соединитель

SM: 9/125um

M5: 50/125um

M6: 62.5/125um



85: 850nm

13: 1310nm

14: 1490nm

15: 1550nm

162: 1625nm

165: 1650nm

13/15:1310/1550nm

25:250um

90:900um

05:0.5m

10:1.0m

15:1.5m

OO: Никакие

FP: FC/PC

FA: FC/APC

SP: SC/PC

SA: SC/APC

LP: LC/PC

ЛА: LC/APC
