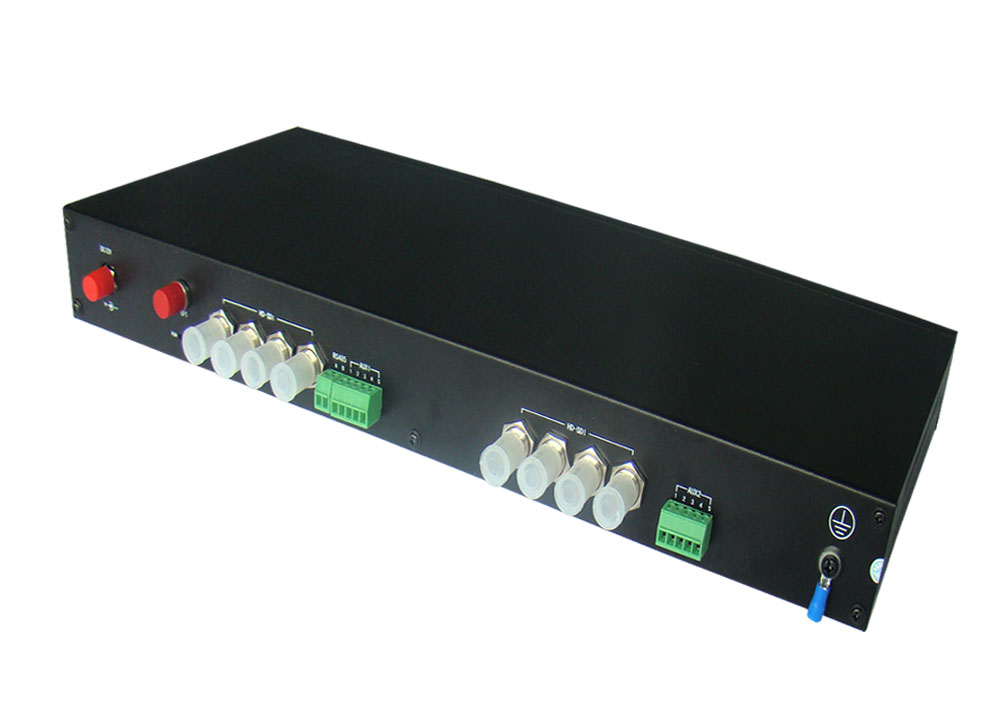

Волокна приемопередатчика 1 видео 8CH HD-SDI порт оптически оптически и 8 портов BNC

Технические параметры

Обзор

Приемопередатчик видео 8CH HD-SDI оптически высокая эффективность, и надежен, 8 приемопередатчик канала HD-SDI видео- оптически, которые выполняют передачу в реальном времени, свободную от потер и высококачественную HD/SD-SDI (врезанное аудио) над оптически линией. Кроме того, он обеспечивает один двухнаправленный канал данных RS485, и опционной передачи данных аудио/контакта closure/RS422/RS232, которую можно широко использовать в прямом вещании ТВ, видеоконференции высоко-определения, контроле высоко-определения видео-, умной транспортной системе и системе общественной безопасности.

Приемопередатчик HD-SDI видео- оптически включает настольное оборудование и шасси установки шкафа, настольное оборудование включает передатчик и приемник; Шасси установки шкафа использовано как централизованный приемник HD-SDI, принимает шасси с шириной 19 дюймов, высотой 4U, и с 16 HD-SDI оптически получите карту (горячее pluggable) и 1 карта управления, поддерживает команду CLI и протокол SNMP_V1&V2 выполнить идеальные функции управления.

Особенности

◆Исполните с SMPTE-292M HD-SDI и стандарт SMPTE-259M SD-SDI, поддерживает 1.485Gb/s и 270Mb/s

◆Входной сигнал 8 HD/SD-SDI (BNC)

◆Выход 8 HD/SD-SDI (BNC)

◆Каждый канал SDI включает 2 врезанного аудио канала

◆Поддержки 1080P@30, 25,24, 29,97, 23,98, 1080I@60, 50,59.94, 720P@60, 50,30,25,24, 9,94, 29,97, 23,98 и 625i, формат 525i, когда входной сигнал 1080P@29.97, 23,98, 1080I@59.94, 720P@59.94, 29,97, 23,98, выход 1080P@30, 24,1080 I@60, 720P@60, 30, 24 соответственно

С интегрированным выравнивателем кабеля

◆Врезанная цепь ESD и защиты от перенапряжения для предотвращения повреждения от статического и грома

◆Без (индикаций сигнала тревоги отсутствие оптически сигнала), индикатора состояния выхода и индикатора замка входного сигнала

◆С цепью APC для того чтобы выполнить стабилизированную оптически силу

◆Один двухнаправленный RS485 канал, полу- дуплекс, до скорости передачи информации в бодах 115.2Kb/s

◆обеспечивает вспомогательный канал, который может быть аудио 2 каналов двухнаправленным, или однонаправленное аудио 2/4/6/8-channel, или вход-выход закрытия контакта 2 каналов, или 1 канал двухнаправленное RS422, или 1 канал RS232 канала двухнаправленный

◆обеспечьте один интерфейс управления RS232 (КОНСОЛЬ) используемый для управления CLI

◆обеспечьте один общий интерфейс управления локальных сетей (EMU) и один интерфейс управления каскада (EMU-EX), поддержки SNMP_V1 и протокол SNMP_V2

Диаграмма применения
