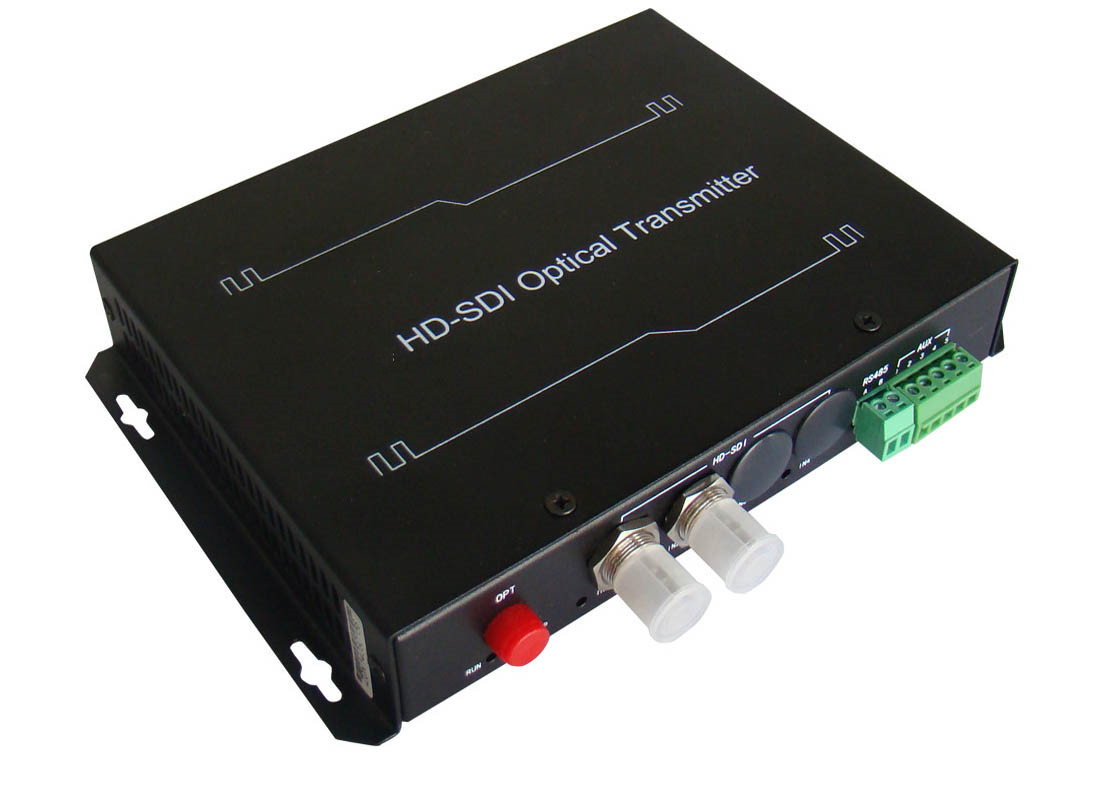

Волокна приемопередатчика 1 видео 2CH HD-SDI порт оптически оптически и 2 порта BNC

Технические параметры

Обзор

Приемопередатчик видео 1CH HD-SDI оптически принимает международную предварительную технологию обработки сигнала SOC цифровую, и цифровое видео без давления, поддерживает 1 видеосигналы /HD 1080p определения канала стандартные и передачу данных 485 в одиночном стекловолокне ядра реальн-своевременном, без искажения, высококачественного. Оптически модуль и контур активной зоны SDI HD цифров видео- оптически приемопередатчик принимает импортированные компоненты, высокую стабильность, все светлые, электрические интерфейсы в линии с международными стандартами, свободными регулировки когда установка, соответствующий для различных условий труда.

Особенности

◆1 входной сигнал HD/SD-SDI (BNC)

◆1 выход HD/SD-SDI (BNC)

◆С цепью APC для того чтобы выполнить стабилизированную оптически силу

◆Каждый канал SDI включает 1 врезанное аудио канала

◆Исполните с SMPTE-292M HD-SDI и стандарт SMPTE-259M SD-SDI, поддерживает 1.485Gb/s и 270Mb/s

◆Поддержки 1080P@30, 25,24, 29,97, 23,98, 1080I@60, 50,59.94, 720P@60, 50,30,25,24, 9,94, 29,97, 23,98 и 625i, формат 525i, когда входной сигнал 1080P@29.97, 23,98, 1080I@59.94, 720P@59.94, 29,97, 23,98, выход 1080P@30, 24,1080 I@60, 720P@60, 30, 24 соответственно

С интегрированным выравнивателем кабеля

◆Врезанная цепь ESD и защиты от перенапряжения для предотвращения повреждения от статического и грома

◆Без (индикаций сигнала тревоги отсутствие оптически сигнала), индикатора состояния выхода и индикатора замка входного сигнала

◆Один двухнаправленный RS485 канал, полу- дуплекс, до скорости передачи информации в бодах 115.2Kb/s

◆обеспечивает вспомогательный канал, который может быть 1 аудио канала двухнаправленное, или однонаправленное аудио 2/4/6/8-channel, или 1 вход-выход закрытия контакта канала, или 1 канал двухнаправленное RS422, или 1 канал RS232 канала двухнаправленный

◆обеспечьте один интерфейс управления RS232 (КОНСОЛЬ) используемый для управления CLI

◆обеспечьте один общий интерфейс управления локальных сетей (EMU) и один интерфейс управления каскада (EMU-EX), поддержки SNMP_V1 и протокол SNMP_V2

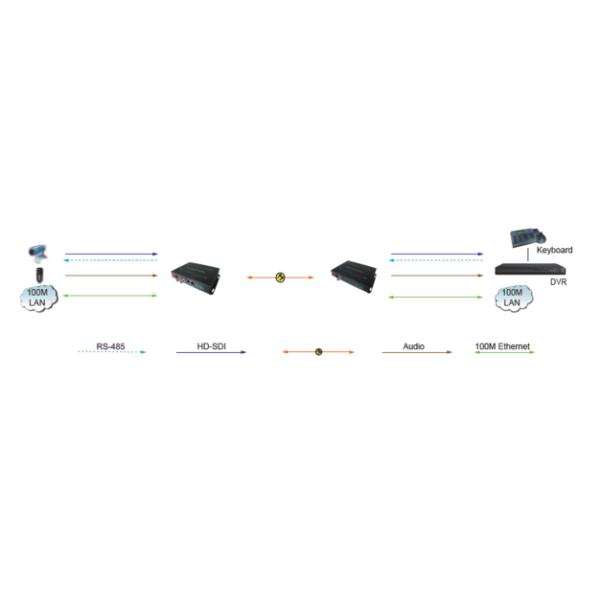

Диаграмма применения
