АСТМ A403 90 градусов WPWX локоть из нержавеющей стали задница сварка фитинга

Согласно направлению жидкости трубопроводов, локоть может быть разделена на различные степени, такие как 45 градусов, 90 градусов, 180 градусов, которые являются наиболее распространенными степенями.Также есть 60 градусов и 120 градусов, для некоторых специальных трубопроводов.

90 градусов стальной трубы локоть работал, чтобы изменить направление жидкости на 90 градусов, так также называемый как вертикальный локоть.Это общая степень во всех трубопроводных системах и используется больше всего во всех различных степени локтей. (Поскольку это удобно, чтобы соответствовать стальной конструкции и конструкции.)

Радиус локтя

Если радиус равен диаметру трубы, его называют коротким радиусом локтя, также называемым SR локтом, обычно для трубопроводов низкого давления и низкой скорости.

Если радиус больше диаметра трубы, R ≥ 1,5 диаметра, то мы называем его длинным радиусом локти (LR Elbow), применяемый для трубопроводов высокого давления и высокой пропускной способности.

Длинный радиус 90 градусов локоть

LR 90 градусов стальные трубы локтевые установлены между различными длинами трубы или труб. Это помогает изменить направление на 90 градусов, и обычно используется для подключения шлангов к насосам, канализации палубы и клапан.

Короткий радиус 90 градусов локоть

SR 90-градусный локоть такой же, как и упомянутый выше трубный локоть, но диаметр короче.

Классификация устройств класса WP

Фитинги класса WP подразделяются на три подкласса: классы WP-S, WP-W. и WPWX. Они изготавливаются в соответствии с требованиями ANSI BI6.9, BI6.11, BI6.28, или MSS Standard Practice SP-79, и они имеют давление, совместимое с 9.2.

Фитинги класса WP-Sявляются изделиями, изготовленными из бесшовного изделия бесшовным способом изготовления (отмеченными символом класса WP-S);

Фитинги класса WP-Wсодержат сварки, на которых сделаны рентгеновские снимки изделий изготовления или конструкции сварки (отмечены символом класса WP-W);

Фитинги класса WP-WXЭто те, которые содержат сварки, на которых все сварки были сделаны рентгеновские снимки (отмечены символом класса WP-WX).

Информация о продукте

Материалы Химический состав

ASTM A403 Fittings для труб из нержавеющей стали относится к материалу кованых и прокатаных аустенитных нержавеющих фитингов для труб под давлением.Они могут быть использованы во многих областях, таких как инженерная промышленность, энергоперерабатывающие установки и т.д.

Примечание:

1. Если в таблице есть эллипс, то это не требуется, а элемент необходимо проанализировать или сообщить.
2. Метод анализа на азот должен быть предметом соглашения между покупателем и производителем.
3. Колумбий 0,10-0,30%; ванадий 0,10-0,30%.
4. Для небольших диаметров или тонких стен, или для обоих, где требуется много проходов, необходимо максимальное содержание углерода в 0,04% в классах TP304L и TP316L.Малые трубы внешнего диаметра определяются как те, которые меньше 0.500in. (((23.7mm) в наружном диаметре и легкие стены труб, как те, менее 0,049in. (((1.24mm) в средней толщине стенки

90^oЗаваренная задница Размеры и вес локтя

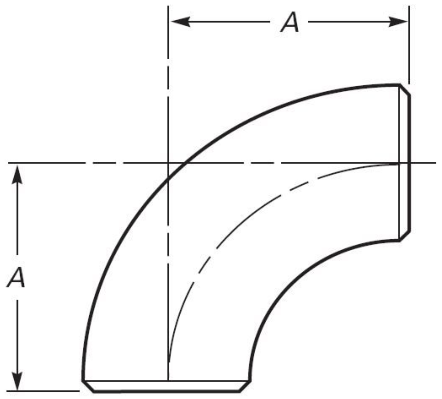

Длинный радиус (LR) (реферат на стандарт ASME B16.9)

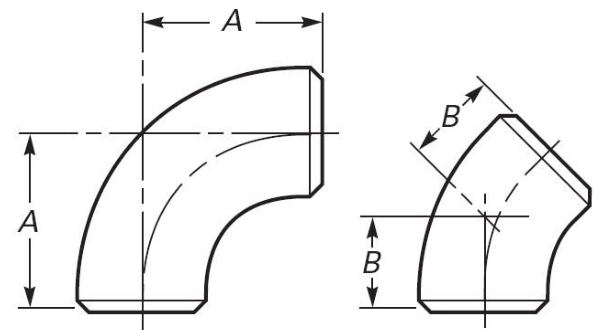

Краткий радиус (SR) (реферат на стандарт ASME B16.9)
