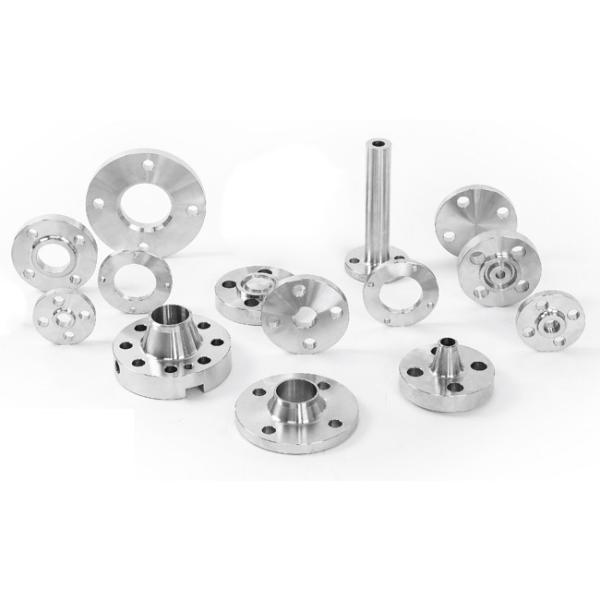

ANSI B16.5 фланец нержавеющей стали 3 дюймов, F304 поднял сторону SS сваривает фланец шеи
ANSI B16.5 фланец нержавеющей стали 3 дюймов, F304 поднял сторону SS сваривает фланец шеи
ANSI B16.5 фланец нержавеющей стали 3 дюймов, F304 поднял сторону SS сваривает фланец шеи
ANSI B16.5 фланец нержавеющей стали 3 дюймов, F304 поднял сторону SS сваривает фланец шеи
Спецификации
Номер модели :
ANSI B16.5 WN RF CL300 ASTM A182 F304
Место происхождения :
Китай
Количество минимального заказа :
могущий быть предметом переговоров
Условия оплаты :
L / C, T/T
Способность поставки :
500 тонн в месяц
Срок поставки :
30 - 60 рабочих дней
Упаковывая детали :
Мореходное Packng
Наименование продукта :
Фланец стороны сварки нержавеющей стали класса 300 ANSI B16.5 WN RF ASTM A182 F304 поднятый шеей
Ряд размера :
1/2» до 24"
Класс давления :
300
Стандартный :
АСТМ А182 Ф304
Тип стороны :
Сторона WNRF-сварки поднятая шеей
Спецификации :
ANSI B16.5
Описание

ASTM A182 F304 ANSI B16.5 WN RF класс 300 Нержавеющая сталь сварная шея поднятый фланц

Информация о продукте

Наименование продукта ASTM A182 F304 ANSI B16.5 WN RF класс 300 Нержавеющая сталь сварная шея поднятый фланц
Диапазон размеров от 1/2 до 24
Класс давления Класс 300
Стандарты ASTM A182 F304
Тип лица WNRF-Сварка шея поднятая лицо
Спецификация ANSI B16.5



ASTM A182 F304

ASTM A182 F304 is a forging material specification for 304 grade stainless steel and is used for manufacturing bare forgings or gorged and machined products for applications involving high temperature service.



ASTM A182 F304 Химический состав (%)

Уровень C, максимум Мн, максимум P, максимум S, максимум Да, максимум. Ни. КР N
F304 0.08 2.00 0.045 0.030 1.00 8.0 ~ 11.0 18.0~20.0· 0.10



ASTM A182 F304 Механические свойства

Уровень

Прочность на тягу, мин

(MPa)

Устойчивость добычи, мин

(MPa)

Удлинение в 2 дюйма, мин

(%)

Уменьшение площади, мин

(%)

Твердость

(HBW)
F304 515 205 30 50 - Что?



Тип фланца:Сварный фланц шеи (WN)

Фланцевая шейка сварки, также называемая коническим фланцевым узлом или фланцевым узлом с высоким узлом, представляет собой вид фланца, который может перемещать напряжение в трубы,обеспечение снижения концентрации высокой напряженности в нижней части фланцаСуществуют два типа фланцев для сварки шейки: первый тип используется с трубами, в то время как второй, более длинный тип не может использоваться с трубами, но с технологическим заводом.Фланц шейки сварки состоит из круглого фитинга, который простирается за пределы края окружностиЭти фланцы, обычно изготовленные из ковки, на самом деле сварятся на трубы.



Тип лица: поднятое лицо (RF)

Фланц с поднятым лицом является наиболее распространенным типом, используемым в технологических установках, и его легко определить.Он называется поднятым лицом, потому что поверхности уплотнений подняты выше лицом болтингаЭтот тип фасада позволяет использовать широкое сочетание конструкций уплотнений, включая плоские кольцевые листы и металлические композиты, такие как спиральные раны и двойные прокладки.



Цель RF фланца заключается в том, чтобы сконцентрировать больше давления на меньшей площади уплотнения и, таким образом, увеличить вместимость соединения в давление.5 определеноУровень давления фланца определяет высоту поднятой поверхности.



ANSI B16.5 Размеры фланца - класс 300 (мм)

ANSI B16.5 фланец нержавеющей стали 3 дюймов, F304 поднял сторону SS сваривает фланец шеи



Номинальный размер На улице Дии. Толщина Длина через центр Диа. от Хаба Повышенное лицо Диа. Угловой радиус скважины Глубина сокета Противоборка Длина нити Дырки для болтов
WN

СО

SW

ТР

 Л.Д. Л.Д. SW ТР Диаграмма "Круг молнии". Нет, нет. Диа.
А. В. О t Y1 Y2 Y3 X R r1 D В4 Q. В H
15 1/2 95 14.3 52.3 22 38.0 35.1 3 10 23.5 15.7 66.5 4 16
20 3/4 117 15.8 57.2 25 48.0 42.9 3 11 29.0 15.7 82.6 4 19
25 1 124 17.6 62.0 27 54.0 50.8 3 13 36.0 17.5 88.9 4 19
32 1-1/4 133 19.1 65.0 27 63.4 63.5 5 14 44.5 20.6 98.6 4 19
40 1-1/2 155 20.6 6.3 30 70.0 73.2 6 16 50.5 22.4 114.3 4 22
50 2 165 22.4 69.8 33 84.0 91.9 8 18 63.5 28.4 127.0 8 19
65 2-21 190 25.4 76.2 38 100 104.6 8 19 76.0 31.8 149.4 8 22
80 3 210 28.5 79.2 43 117 127.0 10 21 92.0 31.8 168.1 8 22
90 3-1/2 229 30.3 81.0 44 133 139.7 10   105.0 36.6 184.2 8 22
100 4 254 31.8 85.9 48 146 157.2 11   118.0 36.6 200.2 8 22
125 5 279 35.1 98.6 51 178 185.7 11   145.0 42.9 235.0 8 22
150 6 318 36.6 98.6 52 206 215.9 13   171.0 46.0 269.7 12 22
200 8 381 41.2 111.3 62 260 269.7 13   222.0 50.8 330.2 12 26
250 10 444 47.8 117.3 67 95 321 323.8 13   276.0 55.6 387.4 16 29
300 12 520 50.8 130.0 73 102 375 381.0 13   329.0 60.5 450.8 16 32
350 14 585 53.9 142.7 76 111 425 412.8 13   360.0 63.5 514.4 20 32
400 16 650 57.2 146.0 83 121 483 469.9 13   411.0 68.3 571.5 20 35
450 18 710 60.5 158.8 89 130 533 533.4 13   462.0 69.8 628.6 24 35
500 20 775 63.5 162.1 95 140 587 584.2 13   513.0 73.2 685.8 24 35
600 24 915 69.9 168.1 106 152 702 692.2 13   614.0 82.6 812.8 24 42



ANSI B16.5 фланец нержавеющей стали 3 дюймов, F304 поднял сторону SS сваривает фланец шеи

Номинальный размер Размеры фланцев кольцевых соединений Масса (кг)
Номер канавки Диета поднятой порции Питч Диа. Глубина Ширина Радиус внизу

WN

Ш 40

 СО BL

SW

Ш 40

 Л.Д. ТР
А. В. К П Е F r2
15 1/2 R11 51.0 34.14 5.56 7.14 0.8 0.75 0.65 0.65 0.66 0.71 0.65
20 3/4 R13 63.5 42.88 6.35 8.74 0.8 1.27 1.11 1.11 1.14 1.20 1.10
25 1 R16 70.0 50.80 6.35 8.74 0.8 1.64 1.39 1.43 1.43 1.49 1.35
32 1-1/4 R18 79.5 60.32 6.35 8.74 0.8 2.07 1.70 1.83 1.75 1.81 1.69
40 1-1/2 R20 90.5 68.28 6.35 8.74 0.8 2.94 2.51 2.69 2.58 2.66 2.54
50 2 R23 108 82.55 7.92 11.91 0.8 3.45 2.91 3.22 2.97 3.02 2.92
65 2-21 R26 127 101.60 7.92 11.91 0.8 5.10 4.22 4.86 4.41 4.37 4.24
80 3 R31 147 123.82 7.92 11.91 0.8 6.25 5.88 6.83 6.15 6.04 5.94
90 3-1/2 R34 159 131.78 7.92 11.91 0.8 8.78 7.44 8.85   7.64 7.90
100 4 R37 175 149.22 7.92 11.91 0.8 11.4 9.73 11.8   9.98 9.71
125 5 R41 210 180.98 7.92 11.91 0.8 15.4 12.5 15.8   12.7 12.4
150 6 R45 242 211.12 7.92 11.91 0.8 19.8 16.2 21.3   16.5 16.2
200 8 R49 302 269.88 7.92 11.91 0.8 30.5 24.8 34.6   25.2 24.8
250 10 R53 356 323.85 7.92 11.91 0.8 44.1 35.5 54   40.2 35.9
300 12 R57 413 381.00 7.92 11.91 0.8 64 51 79   58 51.5
350 14 R61 458 419.90 7.92 11.91 0.8 88 70 106   86.2 70.1
400 16 R65 508 469.90 7.92 11.91 0.8 113 90 139   113.4 90.4
450 18 R69 575 533.40 7.92 11.91 0.8 138 109 175   133.8 109.0
500 20 R73 635 584.20 9.52 13.49 1.5 169 135 221   167.8 136.0
600 24 R77 750 692.15 11.13 16.66 1.5 249 204 341   249.5 204.0
