Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая
Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая
Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая
Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая
Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая
Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая
Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая
Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая
Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая
Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая
Спецификации
Номер модели :
3RA-5S-SS
Место происхождения :
Китай
Количество минимального заказа :
1000pcs
Условия оплаты :
D/P, T/T, PayPal, западное соединение
Способность поставки :
1000000+pcs+month
Срок поставки :
5-7 дней
Упаковывая детали :
сумка 1000pcs/PE
Название продукта :
Нагнетательные трубы газа 3RA-5S-SS
валюта импульса 8/20μs :
5kA
DC Искр-над напряжением тока :
75V-600V
Ультра низкая емкость :
<1pf>
Размер :
5mmx5mmx7.5mm
Номера 3R электрода :
3 электрода
Упаковка :
1000PCS во вьюрок
Тип руководства :
SMD
Применение :
Спутник и оборудование CATV
Вес :
0.7g
Описание

Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая

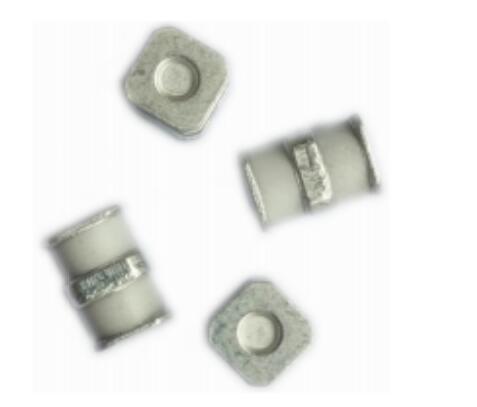

Описание нагнетательной трубы газа ограничителя перенапряжения серии 3RA-5S-SS керамической

Газы пользы нагнетательных труб газа (GDT) благородные заключенные в керамические трубки для того чтобы обеспечить путь другой цепи для шипов напряжения тока. Керамический конверт и с соединителями никеля учитывает высокие нагрузки. Серия нагнетательных труб газа 3RA-5S-SS (GDT) имеет оценку пульсации 5kA, 8/20μs.Offered в приданном квадратную форму поверхностном пакете держателя, который помогает сделать выбор и место на процессе PCB более легком.


Эта серия GDT совершенно одета для широкополосных применений оборудования. Емкость -государства GDT низкая применения ширины полосы частот compatiblewith высокие и это значение загрузки емкости не меняет если напряжение тока через изменения GDT.


Серии нагнетательной трубы газа 3RA-5S-SS (GDT) специфически конструированы для защиты электрического, мультимедиа, и оборудования связи против излишек переходных процессов напряжения тока в поверхностных применениях собрания держателя.

Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая

Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая

Особенности нагнетательной трубы газа ограничителя перенапряжения серии 3RA-5S-SS керамической

• Превосходный ответ, который нужно голодать поднимая переходные процессы
• Пробивное напряжение конюшни
• GHz работая частоты
• возможность течения импульса 8/20μs: 5KA
• Поверхностный пакет держателя
• Нерадиоактивный
• Ультра низкая емкость (<1pf> • Высокое сопротивление изоляции
• Неэтилированное уступчивое
• RoHS и ДОСТИГАЕМОСТЬ уступчивые
• Размер: 5mm*5mm*7.5mm
• Хранение и рабочая температура: -40~+90°C

Применения нагнетательной трубы газа ограничителя перенапряжения серии 3RA-5S-SS керамической

• Оборудование связи
• Оборудование CATV
• Телевизионные строки с данными телетекста
• Электропитания
• Предохранение от телекоммуникаций SLIC
• Широкополосное оборудование
• Оборудование ADSL, включая ADSL2+
• Оборудование XDSL
• Спутник и оборудование CATV
• Испытательное оборудование
• Бытовая электроника

Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая

Электрические характеристики нагнетательной трубы газа ограничителя перенапряжения серии 3RA-5S-SS керамической

Номер детали DC
Искр-над напряжением тока 1) 2) 3) @100V/S		 Импульс Искр-над напряжением тока 3) Сопротивление изоляции
4)		 Емкость @1MHz Оценки жизни
Разряд тока импульса
@8/20μs 5)		 Разряд тока AC
@50Hz 1S 5)		 Жизнь @10/1000μS импульса
200A 5)
100V/μS 1KV/μS
Макс Макс Минута Макс Номинальный
±5 раз		 Макс 1 время Номинальный 5 раз Минута
V V V GΩ pF KA KA Времена
3R075A-5S-SS 75±20% 500 600 1 1 5 10 5 300
3R090A-5S-SS 90±20% 500 600 1 1 5 10 5 300
3R150A-5S-SS 150±20% 500 600 1 1 5 10 5 300
3R200A-5S-SS 200±20% 600 700 1 1 5 10 5 300
3R230A-5S-SS 230±20% 600 700 1 1 5 10 5 300
3R250A-5S-SS 250±20% 600 700 1 1 5 10 5 300
3R350A-5S-SS 350±20% 800 900 1 1 5 10 5 300
3R400A-5S-SS 400±20% 850 950 1 1 5 10 5 300
3R420A-5S-SS 420±20% 850 950 1 1 5 10 5 300
3R470A-5S-SS 470±20% 900 1000 1 1 5 10 5 300
3R600A-5S-SS 600±20% 1100 1200 1 1 5 10 5 300
Напряжение тока зарева на 10mA ~60V
Напряжение на дуге на 1A ........................................................................................ ~10V
Зарево, который нужно образовать дугу переход настоящее ~0.3A
Вес ........................................................................................ ~0.7g
Температура деятельности и хранения ................................................... -40~+90°C
Климатическая категория (IEC 60068-1) ....................................................... 40/90/21
Отмечать снаружи
Поверхностное покрытие ............................................................................. покрытое Штейнов-олово
1) на уровне II AQL 0,65 доставки, ISO 2859 DIN
2) в ионизированном режиме
3) электрод подсказки или кольца к разбивочному электроду
4) напряжение тока сопротивления изоляции измеряя:
75V на DC 25V
90V~150V на DC 50V
Другой на DC 100V
5) полное течение через разбивочный электрод, полуценный сквозной электрод кольца подсказки соответственно.
Термины в соответствии с ITU-T Rec. K.12, IEC 61643-311, GB/T 9043.

Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая

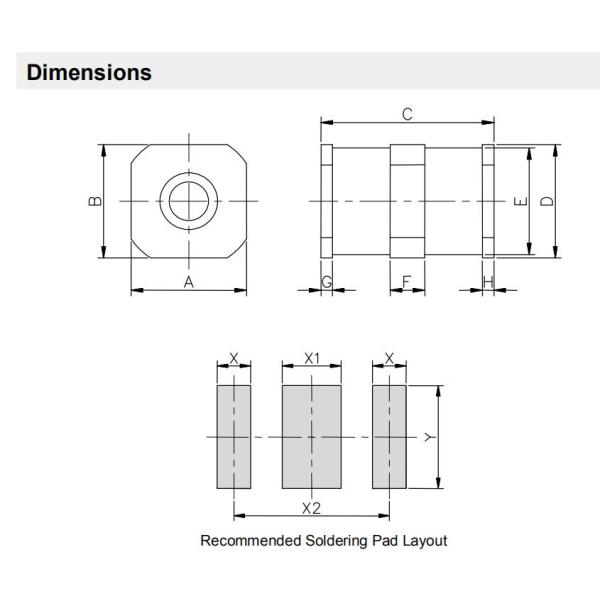

Символ Миллиметры Дюймы
5.0±0.2 0.197±0.008
B 5.0±0.2 0.197±0.008
C 7.5±0.3 0.295±0.012
D Ф5.0±0.2 Ф0.197±0.008
E Ф4.7±0.1 Ф0.185±0.004
F 1.5±0.1 0.059±0.004
G 0.4±0.1 0.016±0.004
H 0.4±0.1 0.016±0.004
X 1,6 0,063
X1 2,8 0,110
X2 7,4 0,291
Y 5,0 0,197

Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая

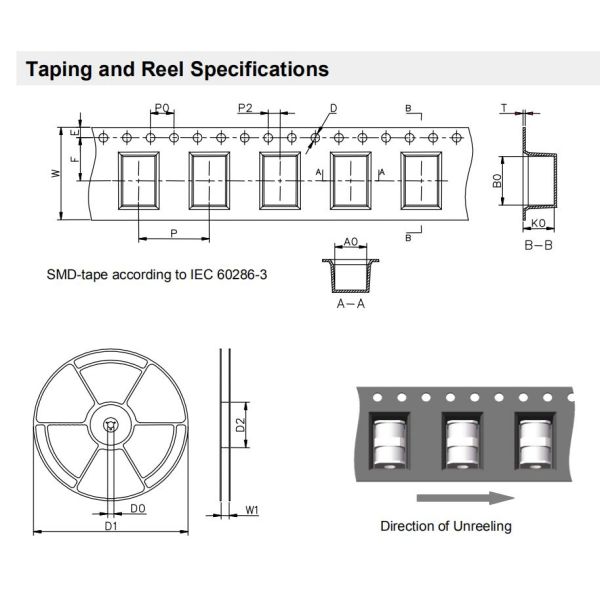

Символ Миллиметры Дюймы
W 16±0.3 0.630±0.012
A0 5.4±0.1 0.213±0.004
B0 8.4±0.1 0.331±0.004
K0 5.3±0.1 0.209±0.004
P 12±0.1 0.472±0.004
F 7.5±0.1 0.295±0.004
E 1.75±0.1 0.069±0.004
D 1.5+0.1/-0.0 0.059+0.004/-0.0
P0 4±0.1 0.157±0.004
P2 2±0.1 0.079±0.004
T 0.4±0.1 0.016±0.004
D0 13.3±0.15 0.524±0.006
D1 330±2 12.992±0.079
D2 100+1/-2 3.937+0.039/-0.079
W1 16.5±0.4 0.65±0.016

Цепь предохранения от GDT нагнетательной трубы 5KA 1pF 600V газа ограничителя перенапряжения серии 3RA-5S-SS керамическая

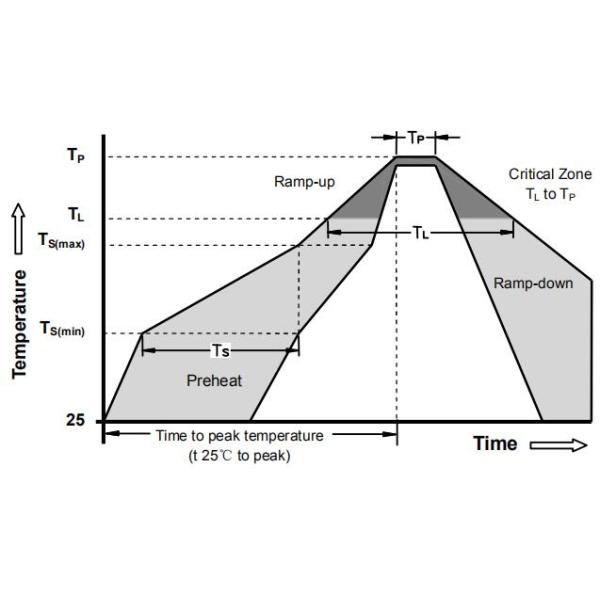

Условие Reflow Pb - свободное собрание
Pre жара - Минута температуры (Ts (минута)) 150°C
- Температура Макс (Ts (максимальные)) 200°C
- Время (минута к максимальному) (ts) 60 -180 секунды
Среднего пандуса тариф вверх (Temp TL жидкостей), который нужно выступить 3°C/second максимальное
TS (максимальные) к TL - тарифу пандуса-вверх 5°C/second максимальное
Reflow - Температура (TL) (жидкости) 217°C
- Время (минута к максимальному) (ts) 60 -150 секунды
Пиковая температура (TP) 260 +0/-5°C
Время в пределах 5°C фактической пиковой температуры (tp) 10 - 30 секунд
Тариф пандуса-вниз 6°C/second максимальное
Время 25°C выступить температуру (TP) 8 минут максимальных
Не превысьте 260°C
