Спецификации
Номер модели :
smd5050
Место происхождения :
Китай
Количество минимального заказа :
1000pcs
Условия оплаты :
D/P, T/T, PayPal, западное соединение
Способность поставки :
1000000+pcs+month
Срок поставки :
5-7 дней
Упаковывая детали :
сумка 1000pcs/PE
Название продукта :
Нагнетательная труба газа SMD5050
возможность течения импульса 8/20μs :
2KA 3KA 4KA
Размер :
4.2X5X5MM
DC Искр-над напряжением тока :
1600V-4700V
Поверхностное покрытие :
покрытое Штейнов-олово
Вес :
0.42g
Особенность :
Превосходный ответ, который нужно голодать поднимая переходные процессы
Пакет :
Поверхностный пакет держателя
Тип :
Нагнетательные трубы газа
Применение :
Испытательное оборудование; Телевизионные строки с данными телетекста; Электропитания
Описание

Цепь предохранения от GDT нагнетательной трубы 5050 SMD газа ограничителя перенапряжения SMD5050 керамическая для электропитаний

Описание нагнетательной трубы газа SMD5050

Серия нагнетательных труб газа SMD5050 (GDT) обеспечивает высокие уровни защиты против быстрых поднимая переходных процессов причиненных помехами молнии. Предложенный в миниатюрном поверхностном пакете держателя, она имеет оценку пульсации 3KA/2kA 8/20μs.

GDTs SMD5050 высоковольтные компоненты (1000-3600V) конструированные для защиты от перенапряжения и высоких применений изоляции. Также соответствующее для применений для которых уровни напряжения смещения или сигнала нескольк 100 вольт присутствуют нормально. GDTs SMD5050 можно использовать совместно с MOVs (варисторами металлической окиси) для того чтобы обеспечить главное представление защиты для применений AC.

Цепь предохранения от GDT нагнетательной трубы 5050 SMD газа ограничителя перенапряжения SMD5050 керамическая для электропитаний

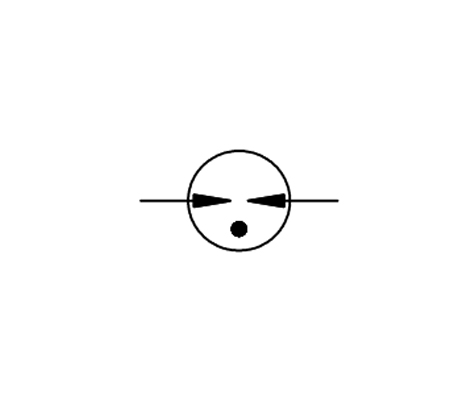

Нагнетательные трубы газа серии SMD5050 (GDT) Электрический символ

Цепь предохранения от GDT нагнетательной трубы 5050 SMD газа ограничителя перенапряжения SMD5050 керамическая для электропитанийЦепь предохранения от GDT нагнетательной трубы 5050 SMD газа ограничителя перенапряжения SMD5050 керамическая для электропитаний

Особенности нагнетательной трубы газа SMD 5050

• Напряжение тока выстраивает в ряд 1000V к 3600V
• Превосходный ответ, который нужно голодать поднимая переходные процессы
• возможность течения импульса 8/20μs: 3KA/2kA
• Нерадиоактивный
• Ультра низкая емкость (<0> • Неэтилированное уступчивое
• RoHS и ДОСТИГАЕМОСТЬ уступчивые
• Размер: 4.2mm*5mm*5mm
• Хранение и рабочая температура: -40~+90°C

Применения ограничителя перенапряжения SMD5050

Автомобильный:
• Бортовые заряжатели
• Зарядные станции корабля

Другие:
• Освещение СИД
• Электропитание
• Фотовольтайческий
• Кондиционирование воздуха

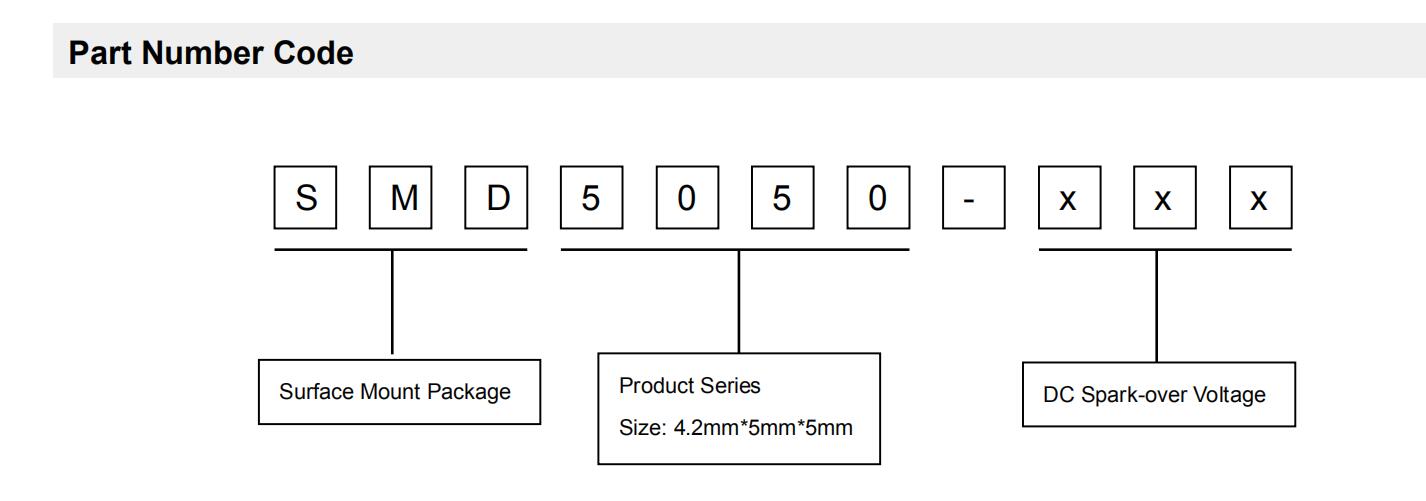

Код номера детали керамической нагнетательной трубы газа SMD5050

Цепь предохранения от GDT нагнетательной трубы 5050 SMD газа ограничителя перенапряжения SMD5050 керамическая для электропитаний

Электрические характеристики керамической нагнетательной трубы 5050 SMD газа

Номер детали DC
Искр-над напряжением тока 1) 2) @100V/S		 Импульс Искр-над напряжением тока Сопротивление изоляции
3)		 Емкость @1MHz Накаляет напряжение тока @10mA Напряжение на дуге @1A AC
выдержите напряжение тока @5mA 1Min		 Оценки жизни
Разряд тока @8/20μS импульса AC
Разряд тока @50Hz 1S
100V/μS 1KV/μS
Макс Макс Минута Макс Тип Тип Минута Номинальный
±5 раз		 Макс 1 время Номинальный 5 раз
V V V GΩ pF V V V KA KA
SMD5050-1000 1000±20% 1600 1800 1 0,8 160 15 500 3 4 3
SMD5050-1200 1200±20% 1800 2000 1 0,8 160 15 600 3 4 3
SMD5050-1500 1500±20% 2300 2500 1 0,8 235 15 750 2 3 2
SMD5050-2000 2000±20% 2800 3000 1 0,8 260 20 1000 2 3 2
SMD5050-2500 2500±20% 3300 3600 1 0,8 260 20 1300 2 3 2
SMD5050-2700 2700±20% 3500 3800 1 0,8 260 20 1400 2 3 2
SMD5050-3000 3000±20% 3800 4000 1 0,8 260 20 1600 2 3 2
SMD5050-3600 3600±20% 4700 5000 1 0,8 260 20 1900 2 3 2
Накалите, что образовать дугу течение перехода ................................................... ~0.3A
Вес ~0.42g
Температура деятельности и хранения ........................................... -40~+90°C
Климатическая категория (IEC 60068-1) 40/90/21
Маркировка ........................................................................... Без
Поверхностное покрытие ................................................................. покрытое Штейнов-олово

1) На уровне II AQL 0,65 доставки, ISO 2859 DIN.
2) В ионизированном режиме.
3) Напряжение тока сопротивления изоляции измеряя на DC 100V.
Термины в соответствии с ITU-T Rec. K.12, IEC 61643-311, GB/T 9043.

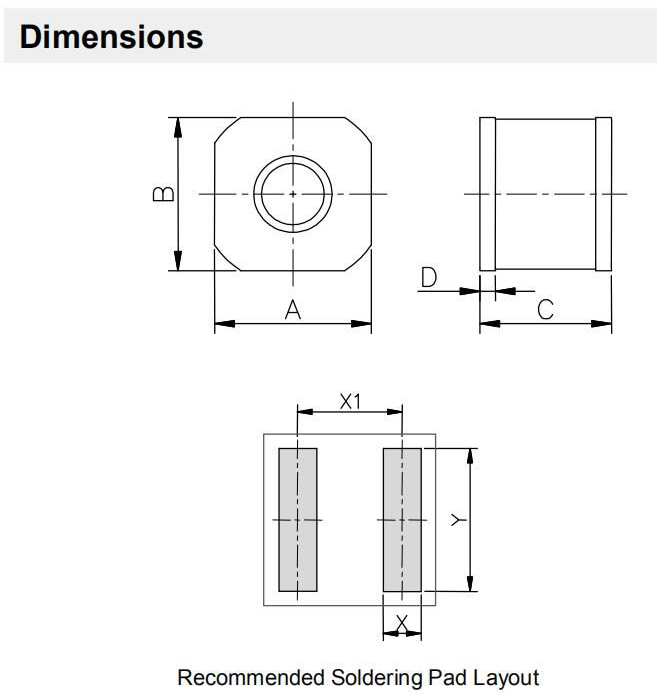

Размеры нагнетательной трубы 5050 SMD газа

Цепь предохранения от GDT нагнетательной трубы 5050 SMD газа ограничителя перенапряжения SMD5050 керамическая для электропитаний

Символ Миллиметры Дюймы
5.0±0.2 0.197±0.008
B 5.0±0.2 0.197±0.008
C 4.2±0.3 0.165±0.012
D 0.5±0.1 0.020±0.004
X 1,2 0,047
X1 4,0 0,165
Y 5,5 0,217

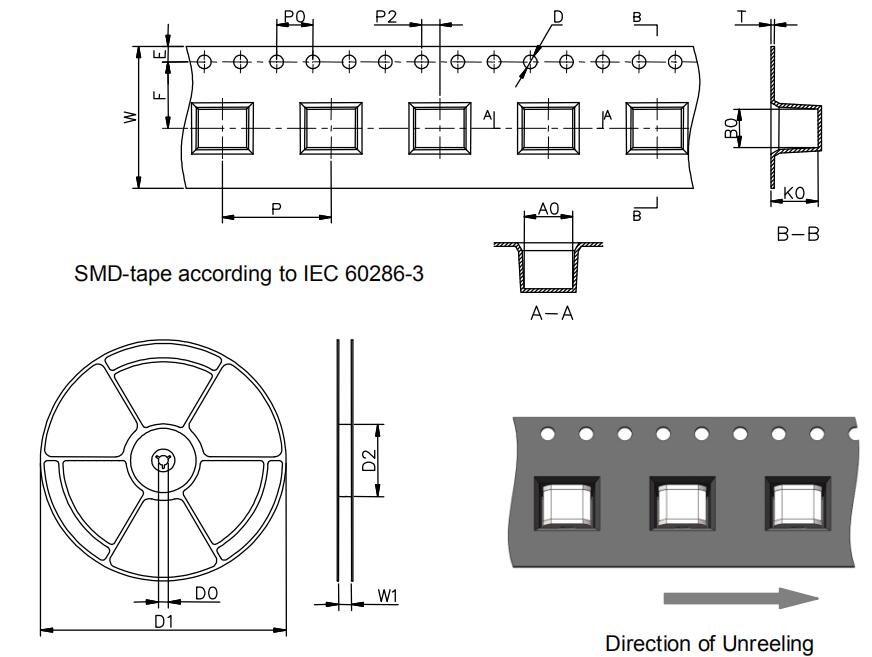

Цепь предохранения от GDT нагнетательной трубы 5050 SMD газа ограничителя перенапряжения SMD5050 керамическая для электропитаний

Символ Миллиметры Дюймы
W 16±0.3 0.630±0.012
A0 5.3±0.1 0.209±0.004
B0 4.3±0.1 0.17±0.004
K0 5.2±0.1 0.205±0.004
P 12±0.1 0.472±0.004
F 7.5±0.1 0.295±0.004
E 1.75±0.1 0.069±0.004
D 1.5+0.1/-0.0 0.059+0.004/-0.0
P0 4±0.1 0.157±0.004
P2 2±0.1 0.079±0.004
T 0.4±0.1 0.016±0.004
D0 13.3±0.15 0.524±0.006
D1 330±2 12.992±0.079
D2 100+1/-2 3.937+0.039/-0.079
W1 16.5±0.4 0.65±0.016

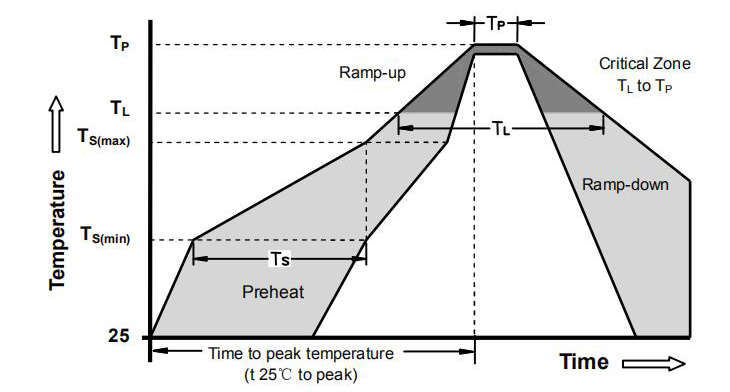

Паяя параметры - паять Reflow (поверхностные приборы держателя)
Цепь предохранения от GDT нагнетательной трубы 5050 SMD газа ограничителя перенапряжения SMD5050 керамическая для электропитаний
Условие Reflow Pb - свободное собрание
Pre жара - Минута температуры (Ts (минута)) 150°C
- Температура Макс (Ts (максимальные)) 200°C
- Время (минута к максимальному) (ts) 60 -180 секунды
Среднего пандуса тариф вверх (Temp TL жидкостей), который нужно выступить 3°C/second максимальное
TS (максимальные) к TL - тарифу пандуса-вверх 5°C/second максимальное
Reflow - Температура (TL) (жидкости) 217°C
- Время (минута к максимальному) (ts) 60 -150 секунды
Пиковая температура (TP) 260 +0/-5°C
Время в пределах 5°C фактической пиковой температуры (tp) 10 - 30 секунд
Тариф пандуса-вниз 6°C/second максимальное
Время 25°C выступить температуру (TP) 8 минут максимальных
Не превысьте 260°C
