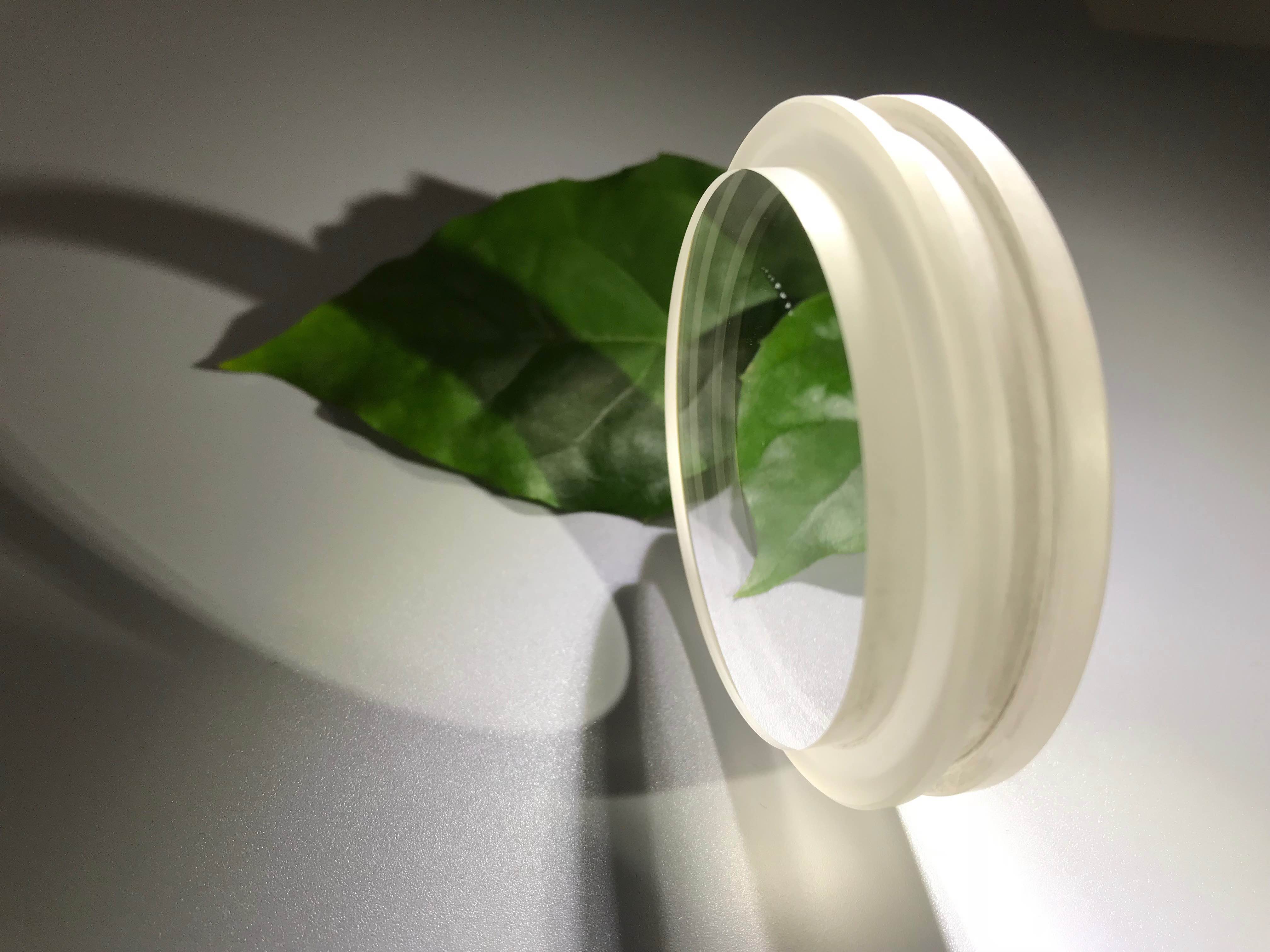

Стекло сапфира применение синтетического сапфира вообще, который производит путем подвергать порошок алюминиевой окиси под весьма жарой и давлением. Продвиньте термическую обработку извлекает внутренние стрессы перед обработкой в тонкие листы. Приводя выход прозрачный материал который более прочен чем стандартное стекло. Примите примечание что синтетический сапфир имеет такие же физические свойства как сапфир естественно присутствующего.

ПРЕИМУЩЕСТВА СТЕКЛА САПФИРА

Фланцы viewport вакуума сапфира продуктов Accu-стекла расклассифицированы и для высоких и ультравысоких применений вакуума (UHV).

Польза сапфира особой чистоты и низкие сплавы расширения позволяют этим viewports повторно быть испеченным вне на температурах до сапфира 350°C. в этих viewports синтетический, шестиугольный одиночный кристаллический неравносвойственный материал который показывает существенно различные физические, термальные, диэлектрические и оптически качества измерянный вдоль различных осей. Ориентировка кристаллов viewports продуктов Accu-стекла нормальна к оптически оси или ориентации 90°.

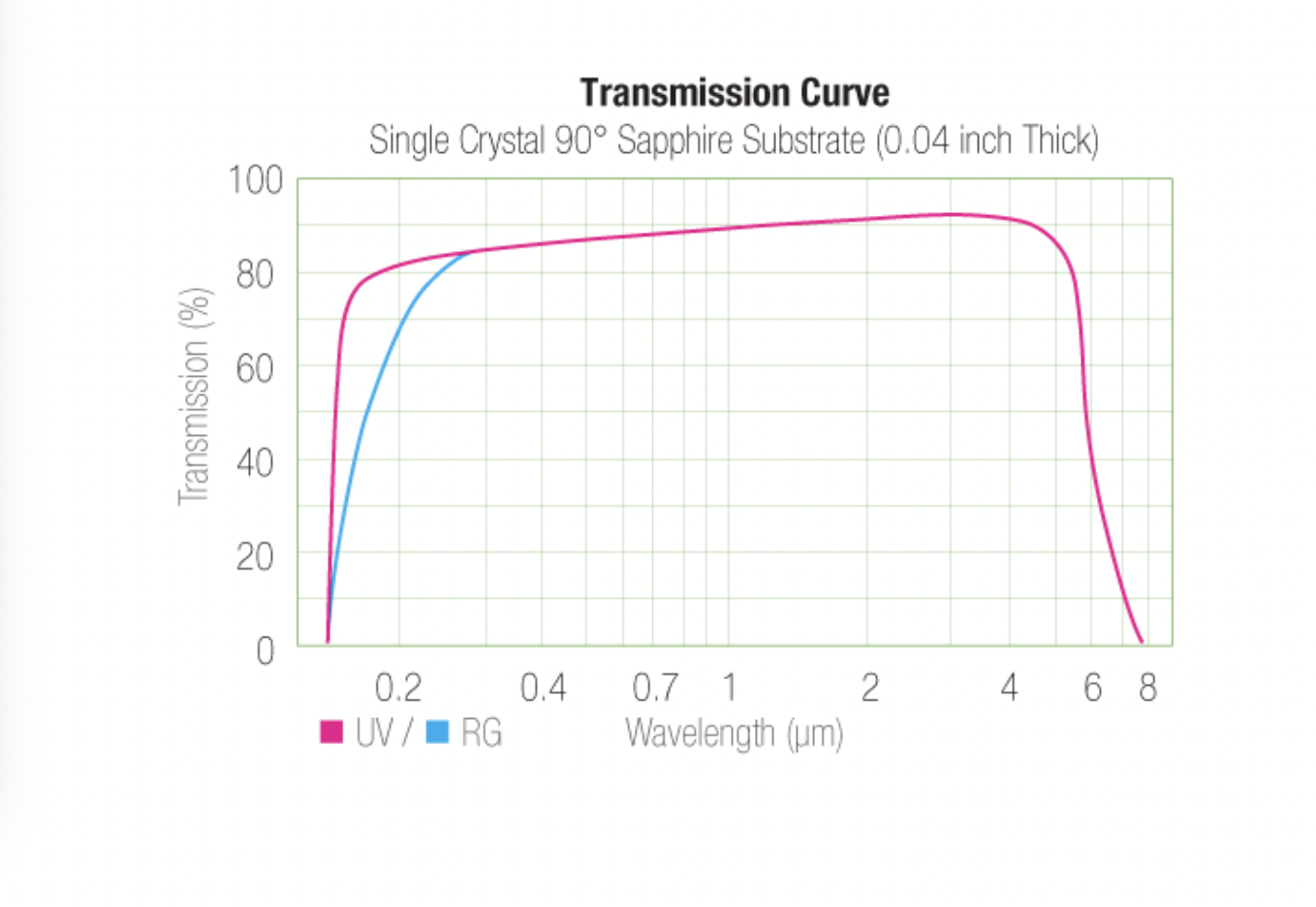

УЛЬТРАФИОЛЕТОВЫЙ сапфир ранга имеет дальность передачи 0.250µm к 4.50µm пока регулярный сапфир имеет дальность передачи 0.30µm к 4.00µm. Плохой поверхностный финиш может способствовать как много как 10% к общим затуханиям передачи. Все viewports поставлены с плоскими сторонами которые закончены к царапина-РАСКОПКАМ 50-20. Термальные градиенты не должны превысить 20°C в минуту.

КАК ДЕЛАЕТ ИТ РАБОТА?

Стеклянные окна сапфира позволяют окну быть установленным как близко к камере как разумно возможный и позволить самому ясному доступу от поверхности окна на стороне воздуха. Эти окна серебр-паяются к рукавам Kovar®. Они установлены в переходниках трубк-сварки нержавеющей стали и типе фланцах CF для пользы под 1x10-11, или типе Kwik-Flange® ISO. Опционные weldments фланца доступны как специальное распоряжение.

Поверхности окна сапфира которые весьма трудны и предложение царапины устойчивое минимум искажение и обеспечивают максимальную светлую передачу соответствующую для большинств применений. УЛЬТРАФИОЛЕТОВЫЕ viewports ранга имеют нормальный ориентировки кристаллов 90° к оптически оси.

Особенности:

• Предлагает большую свободную от искажени зону взгляда
• ¾» и 1" УЛЬТРАФИОЛЕТОВАЯ ранг.
• Магнитное содержание только 1% до 3% Kovar®
• >Передача 80% от 250nm (УЛЬТРАФИОЛЕТОВОЙ ранга) к 4000nm
• Держатель CF и сварки bakeable к 450°C, градиенту 25°C/Min
• Kwik-Flange® bakeable к 200°C

Мы можем предложить «Viewports сапфира» доступным последовательно нормальных размеров от 3/4 дюймов через 2 дюйма с разнообразие вариантами фланца. Размеры в дюймах если не указано иное.

ПРЕДОСТОРЕЖЕНИЕ: Хотя сапфир имеет разумную термальную проводимость, для безопасности, мы сильно рекомендуем что никакой viewport не подвергается действию пандуса температуры большой чем 2-3°C в минуту, чтобы что никакой viewport не подвергался действию для того чтобы сразу радиация тепла. Для того чтобы ограничивать термальные градиенты нагревая viewports, мы рекомендуем осматривая область и фланец был предусматриван с много слоев алюминиевой фольги для того чтобы подействовать как отражательный экран.
