Клапан места Rexroth первоначальный M-3SED дирекционный с возбуждением соленоида

Размер 6

Компонентная серия 1X

Максимальный бар рабочего давения 350 [5100 psi]

Максимальная подача 25 Л/МИН [6,6 gpm]

Генерал

Дирекционный тип M-.SED клапана сразу управляемый дирекционный клапан места с возбуждением соленоида. Он контролирует начало, останавливает и направление подачи и по существу состоит из расквартировывая (1), соленоида (2), места клапана (7) и (11) и заключительный элемент (4).

Ручное преодоление автоматики (6) учитывает деятельность клапана без energization соленоида.

Основной принцип (3/2 дирекционных клапанов места) первоначальная позиция клапана (нормально открытой «Великобритании» или нормально закрываемого «CK ") определен расположением

весна (5). Камера (3) за заключительным элементом (4) соединена для того чтобы перенести p и приложила вплотную к гаван T. Таким образом, клапан давлени-компенсирован по отношению к срабатывая силам (соленоид и весна).

Должный к особенному заключительному элементу (4), портам p, a, и t можно нагрузить с максимальным рабочим давением (баром 350) и подача можно сразу в оба направления (см. символы). В первоначальной позиции, заключительный элемент (4) отжат на место (11) к весна (5), в эксплуатируемом положении на

место (7) соленоидом (2). Подача прегражена. С 2/2 дирекционных клапаном места, порт танка прегражен внутренне.

Особенности

– Direct управляемый дирекционный клапан места с возбуждением соленоида

– Перенося картина согласно форме a DIN 24340 (без установочного отверстия)

– Перенося картина согласно ISO 4401-03-02-0-05 и NFPA T3.5.1 R2-2002 D03 (с установочным отверстием)

– Безопасное переключение также с более длинными периодами остановки под давлением

– соленоиды напряжения тока DC Влажн-штыря с отделяемой катушкой (напряжение тока AC возможное посредством выпрямителя тока)

– Катушка соленоида может быть вращана 90° – катушку можно изменить без раскрыть давление

плотная камера.

– Электрическое соединение как индивидуальное соединение (для более электрических соединений, см. RE 08010)

– Со скрытым ручным преодолением автоматики, опционным

– Индуктивный переключатель положения (безконтактный), видит RE 24830

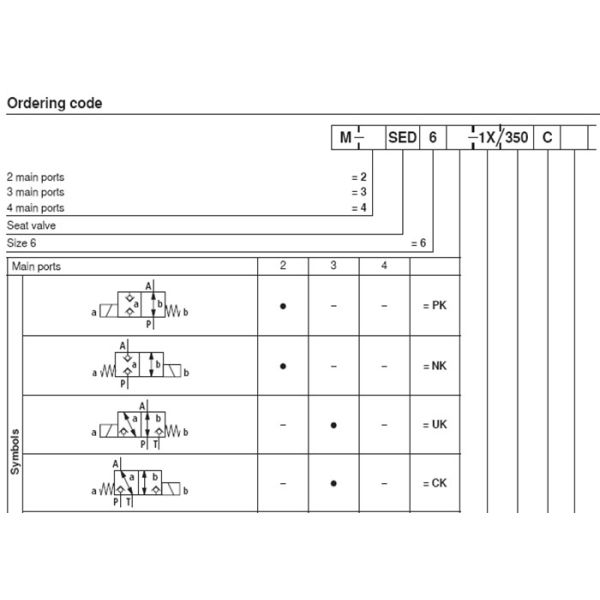

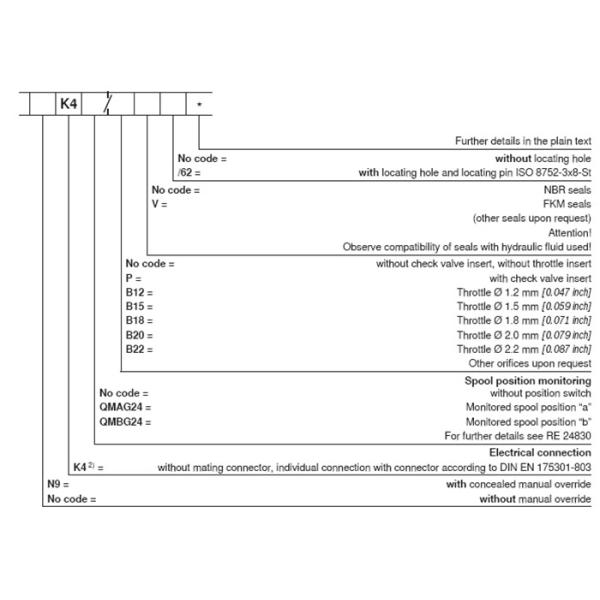

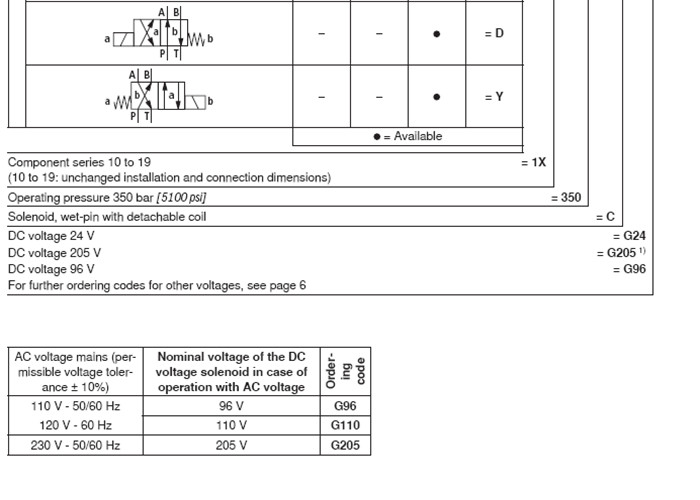

Приказывая детали для выбора номера модели
