Клапан сброса наддува клапана соленоида Rexroth первоначальный DBETX Rexroth пропорциональный

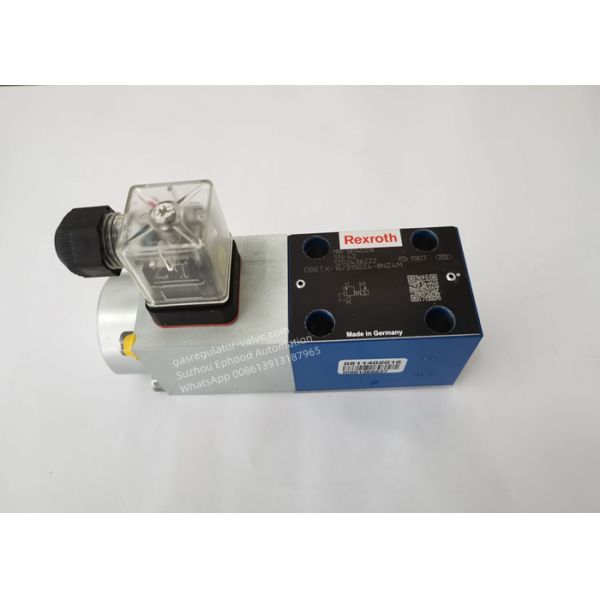

Номер модели DBETX10315G24-8NZ4M клапана соленоида Rexroth

Модель DBETX клапана Rexroth сразу управляемые клапаны (пилотные клапаны) для ограничивать давление системы.

Регулируемый посредством соленоида настоящего, см. характеристическую кривую, технические данные и выбранную электронику клапана.

Максимальный этап давления: 315Bar

Соединение/тарировка

P1 – время пандуса

P2 – чувствительность

P3 – нул

P4 – колеблет частота

St1 – терминал

СИД – дисплей UB

Генерал

Тип клапаны сброса Rexroth давления DBETX пропорциональные remotecontrolled клапаны (пилота) в коническом дизайне места.

Они использованы для того чтобы ограничивать давление системы.

Напорные клапаны Rexroth сработаны посредством пропорционального соленоида. Интерьер соленоида соединен для того чтобы перенести t

и заполняет с напорной жидкостью.

С этими клапанами, давление системы которому нужно быть ограниченным может бесконечно быть отрегулировано усилителем клапана

электроника по отношению к течению соленоида, на подаче масла которая как можно ближе к константе.

Основной принцип

Для того чтобы отрегулировать давление системы, setpoint установило в электронику пуска. Основанный на это setpoint, электроника

контролируйте катушку соленоида с отрегулированным (ИМП ульс-ширин-модулируемым) PWM

настоящий. Пропорциональный соленоид преобразовывает течение к механической силе, которая действует на mainspring серединами

плунжера armature. «Дополнительная» весна между конусом и

место вносит вклад в стабильность и минимальное остаточное давление. Сила весны действуя на конусе и давлении

в месте клапана сбалансировать одно другое на постоянн подаче масла

(0,7… 1 Л/МИН). Этап давления «pmax» определен конусом и усаживающ пробурите конфигурацию.

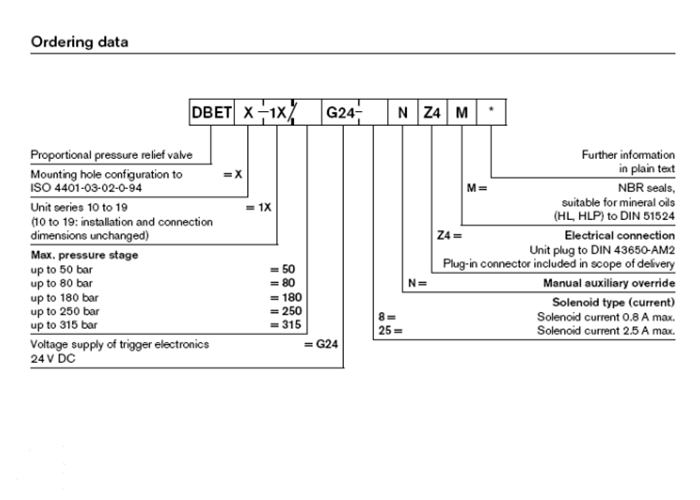

Приказывая детали для выбора номера модели
