мотор сервопривода 24V Ac 50w мини
мотор сервопривода 24V Ac 50w мини
мотор сервопривода 24V Ac 50w мини
мотор сервопривода 24V Ac 50w мини
мотор сервопривода 24V Ac 50w мини
мотор сервопривода 24V Ac 50w мини
мотор сервопривода 24V Ac 50w мини
мотор сервопривода 24V Ac 50w мини
мотор сервопривода 24V Ac 50w мини
мотор сервопривода 24V Ac 50w мини
Спецификации
Номер модели :
ES40
Место происхождения :
Китай
Количество минимального заказа :
5
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
1000pcs/month
Срок поставки :
28-31
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
название продукта :
Мотор сервопривода
Класс изоляции :
F
Скорость (рпм) :
3000
Уровень защиты :
IP65
Температура работы :
0℃~+55℃
Температура заповедника :
20℃~80℃
Работа или заповедник :
90%RH (отсутствие конденсации) над уровнем моря 1000m
Вибрация :
5.88/S 2.10-60Hz
Инерция: :
Средняя инерция
Защитите особенность :
IP65, вал герметизируя IP 54
Описание

Сила ES40 50-100W расклассифицировала 0.32NM 3000 RPM 24V, точность мотора сервопривода DC 310V микро- высокую



Модель ES 40 -48V (никакой тормоз)
Расклассифицированная сила Максимальная радиальная сила Максимальная осевая сила Вес Тип вала Диаметр вала Прибор обратной связи Нет поляков
100W 120N 60N 0,75 Ключевой вал φ8 — 8 поляков





Модель ES 40 -310V (никакой тормоз)
Расклассифицированная сила Максимальная радиальная сила Максимальная осевая сила Вес Тип вала Диаметр вала Прибор обратной связи Нет поляков
50W 120N 60N 0.5kg Ключевой вал φ8 24 бита 10 поляков
100W 120N 60N 0.5kg Ключевой вал φ8 бит 17 8 поляков



Электрическая спецификация



МОДЕЛЬ

ES4004A-10D30A1

ES4004A-10D30L2

ES4005A-05S30N1-001

ES40004K-10D30L3

Сервопривод низшего напряжения

РАСКЛАССИФИЦИРОВАННАЯ СИЛА (ВАТТЫ)

100

100

50

100

РАСКЛАССИФИЦИРОВАННОЕ НАПРЯЖЕНИЕ ТОКА

310

310

310

24

РАСКЛАССИФИЦИРОВАННОЕ ТЕЧЕНИЕ (A)

1,2

1,2

0,56

5,6

ПРОЕКТНАЯ СКОРОСТЬ (RPM)

3000

3000

3000

3000

РАСКЛАССИФИЦИРОВАННЫЙ ВРАЩАЮЩИЙ МОМЕНТ (N.M)

0,32

0,32

0,16

0,32

ПИКОВЫЙ ВРАЩАЮЩИЙ МОМЕНТ (N.M)

0,96

0,96

0,48

0,9

ЗАДНЯЯ КОНСТАНТА EMF (V/KRPM)

16

16

16

6

КОЭФФИЦИЕНТ ВРАЩАЮЩЕГО МОМЕНТА (N.M/AMPS)

0,265

0,265

0,265

0,057

ИНЕРЦИЯ РОТОРА (KG.CM2)

0,045

0,045

0,03

0,045

СОПРОТИВЛЕНИЕ LINE-LINE (Ω)

11

11

23

0,6

ИНДУКТИВНОСТЬ LINE-LINE (MH)

8

8

16

0,86

МЕХАНИЧЕСКИЙ ВРЕМ-ПОСТОЯНН (MS)

0,86

0,86

0,86

1,08



МОДЕЛЬ ES4004A-10D30N1 ES4004A-10D30N2-001 ES4004A-10D30L1 ES4004A-10D30L2 ES4005A-05S30N2-001
РАСКЛАССИФИЦИРОВАННАЯ СИЛА (ВАТТЫ) 100 100 100 100 50
РАСКЛАССИФИЦИРОВАННОЕ НАПРЯЖЕНИЕ ТОКА 310 310 310 310 310
РАСКЛАССИФИЦИРОВАННОЕ ТЕЧЕНИЕ (A) 1,2 1,2 1,2 1,2 0,56
ПРОЕКТНАЯ СКОРОСТЬ (RPM) 3000 3000 3000 3000 3000
РАСКЛАССИФИЦИРОВАННЫЙ ВРАЩАЮЩИЙ МОМЕНТ (N.M) 0,32 0,32 0,32 0,32 0,16
ПИКОВЫЙ ВРАЩАЮЩИЙ МОМЕНТ (N.M) 0,96 0,96 0,96 0,96 0,48
ЗАДНЯЯ КОНСТАНТА EMF (V/KRPM) 16 16 16 16 16
КОЭФФИЦИЕНТ ВРАЩАЮЩЕГО МОМЕНТА (N.M/AMPS) 0,265 0,265 0,265 0,265 0,265
ИНЕРЦИЯ РОТОРА (KG.CM2) 0,045 0,045 0,045 0,045 0,03
СОПРОТИВЛЕНИЕ LINE-LINE (Ω) 11 11 11 11 23
ИНДУКТИВНОСТЬ LINE-LINE (MH) 8 8 8 8 16
МЕХАНИЧЕСКИЙ ВРЕМ-ПОСТОЯНН (MS) 0,86 0,86 0,86 0,86 0,86





Примечание: Продукты могут быть подгоняны вашей просьбой. Пожалуйста свяжитесь мы для получения более подробной информации.





мотор сервопривода 24V Ac 50w мини

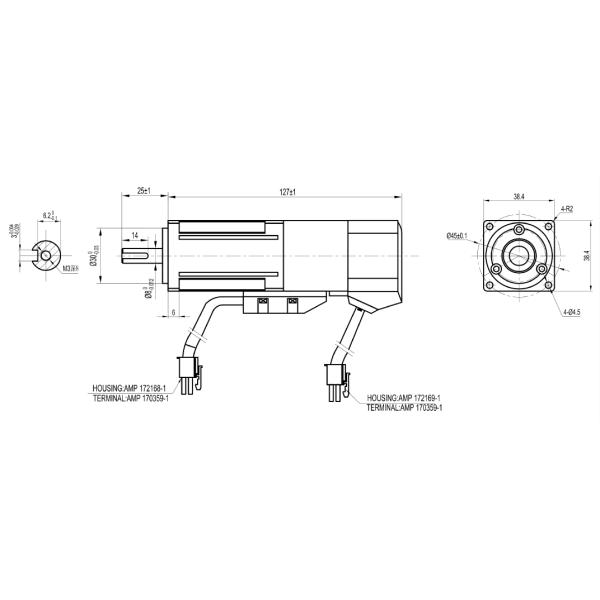

40 серий с тормозом



PIN ФУНКЦИЯ

ЦВЕТ
1 U Красный
2 V Белый
3 W Черный
4 G Желтый/зеленый
5 Тормоз Желтый цвет
6 Тормоз Синь



PIN ФУНКЦИЯ ЦВЕТ
1 OV Черный
2
3 SD+ Синь
4 +5V Красный
5 ЗАЛИВ Браун/чернота
6 BAT+ Браун
7 SD Голубой/черный
8 /
9 GND

Серый цвет (экран)



Тип 40
Сила

50W

 100W
Кодировщик
L
(mm)		   127
B
L   127
N 95 155



Тип 40
Сила 50W 100W
Кодировщик



Вес
(Kg)


   0,72
B
L   0,72
N 0,58 0,76

Примечание: , B, l, n ссылается на различный кодировщик.

Кодировщик абсолютной величины 17 одно-поворота A= tamagawa сдержанный

Кодировщик B=incremental 2500ppr оптически

Кодировщик абсолютной величины 17 мульти-поворота L=tamagawa сдержанный

Бит абсолютной величины 24 мульти-поворота N=Nikon

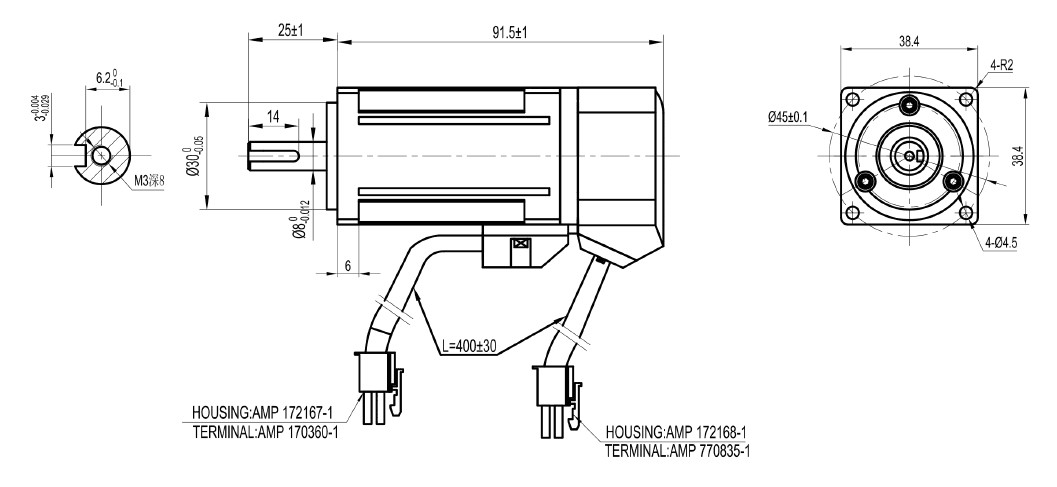

Без тормоза

мотор сервопривода 24V Ac 50w мини



PIN ФУНКЦИЯ

ЦВЕТ
1 U Красный
2 V Белый
3 W Черный
4 G Желтый/зеленый



PIN ФУНКЦИЯ ЦВЕТ
1 NC
2 SD Синь
3 SD Пурпур
4 Vcc Белый
5 GND Черный
6 Экран



Тип

40

Сила

50W

100W

Кодировщик

L
(mm)



91,5

B





L



97

N

65

85





Тип

40

Сила

50W

100W

Кодировщик

Вес
(Kg)



0,48

B





L



0,52

N

0,34

0,45

Примечание: , B, l, n ссылается на различный кодировщик.



Кодировщик абсолютной величины 17 одно-поворота A= tamagawa сдержанный

Кодировщик B=incremental 2500ppr оптически

Кодировщик абсолютной величины 17 мульти-поворота L=tamagawa сдержанный

Бит абсолютной величины 24 мульти-поворота N=Nikon

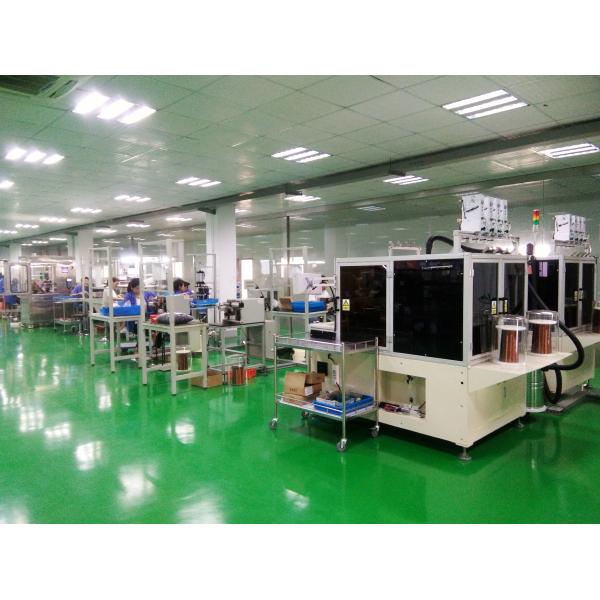

Сборочный конвейер мотора сервопривода



мотор сервопривода 24V Ac 50w мини

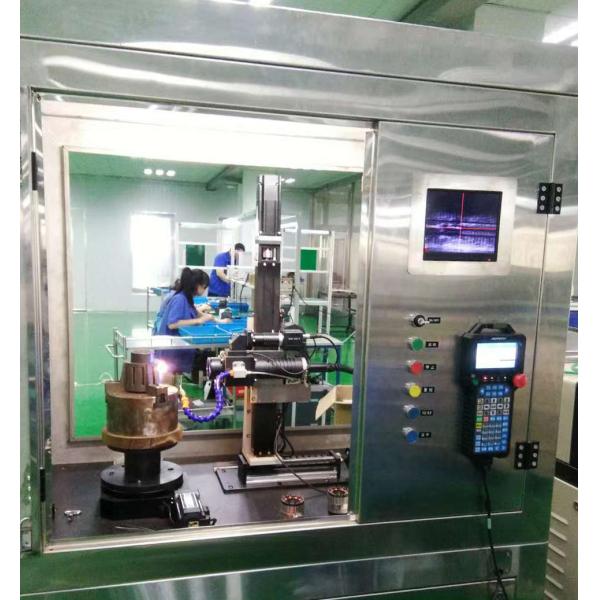

Сварщик пятна лазера
