Мотор сервопривода 60mm Dc низшего напряжения 24V 48V высокой эффективности безщеточный

Спецификации

Номер модели :

ES60

Место происхождения :

Китай

Количество минимального заказа :

Условия оплаты :

L/C, D/A, D/P, T/T, западное соединение, MoneyGram

Способность поставки :

5000 PCS/MONTH

Срок поставки :

28-31 ДНИ

Упаковывая детали :

Коробка с внутренней коробкой пены, паллетом

Название продукта :

мотор сервопривода

Расклассифицированное напряжение тока :

24V или 48V

Расклассифицированная сила :

100W-600W

Расклассифицированное течение :

5.6A-38A

Проектная скорость :

3000RPM

Расклассифицированный вращающий момент :

0.32N.M или 1.9N.M

Максимальный вращающий момент :

0.96N.M или 5.7N.M

Класс изоляции :

Уровень защиты :

IP65

Температура :

-20℃~+55℃

Описание

Мотор сервопривода dc низшего напряжения 24V 48V высокой эффективности поставки 60mm фабрики безщеточный

Мотор сервопривода проконтролирован путем контролировать свое положение используя метод широтной модуляции ИМПа ульс. Ширина ИМПа ульс приложенного к мотору разнообразна и отправляет для фиксированной суммы времени.

Ширина ИМПа ульс определяет угловое положение мотора сервопривода. Например, ширина ИМПа ульс причин 1 госпожи угловое положение 0 градусов, тогда как ширина ИМПа ульс 2 причин госпожи угловая ширина 180 градусов.

Электрическая спецификация мотора сервопривода

мотор сервопривода 24V

Расклассифицированное напряжение тока (v)	24
Расклассифицированная сила (w)	100	200	400	600
Модель	ES6005K-10S30L3	ES6005K-20D30L1 ES6005K-20D30L2	ES6005K-40D30L1 ES6005K-40D30L2	ES6005K-60D30L1
Расклассифицированное настоящее (Amps)	5,6	12,7	25	38
Проектная скорость (RPM)	3000	3000	3000	3000
Расклассифицированный вращающий момент (N.M)	0,32	0,64	1,27	1,90
Максимальный вращающий момент (N.M)	0,96	1,91	3,81	5,70
Константа вращающего момента (N.M/Amps)	0,057	0,05	0,054	0,054
Момент инерции ротора (Kg.cm2)	0.15*10-4	0.42*10-4	0.67*10-4	0.95*10-4
Лини-линия сопротивления (Ω)	0,27	0,135	0,07	0,035
Лини-линия индуктивности (mH)	0,60	0,28	0,18	0,06

мотор сервопривода 48V

Расклассифицированное напряжение тока (v)	48
Расклассифицированная сила (w)	200	400	600
Модель	ES6005G-20D30L1 ES6005G-20D30L2	ES6005G-40D30L1 ES6005G-40D30L2	ES6005G-60D30L2
Расклассифицированное настоящее (Amps)	8	11	16
Проектная скорость (RPM)	3000	3000	3000
Расклассифицированный вращающий момент (N.M)	0,64	1,27	1,90
Максимальный вращающий момент (N.M)	1,91	3,81	5,70
Константа вращающего момента (N.M/Amps)	0,09	0,12	0,12
Момент инерции ротора (Kg.cm2)	0.42*10-4	0.67*10-4	0.95*10-4
Лини-линия сопротивления (Ω)	0,4	0,16	0,07
Лини-линия индуктивности (mH)	1,0	0,28	0,10

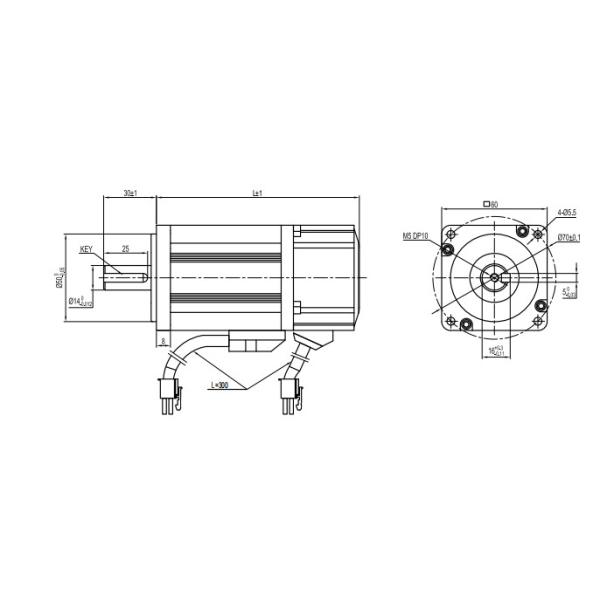

Отсутствие серии тормоза

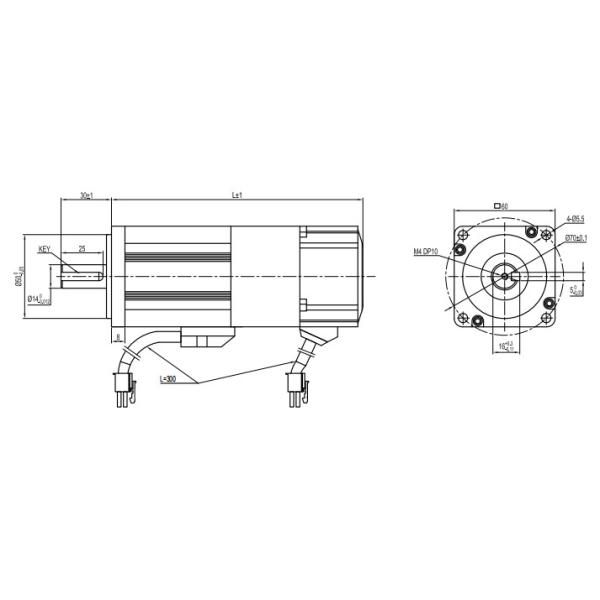

С серией тормоза

Длина & вес

Тип			60
Кодировщик			Сила
Кодировщик			100W	200W	400W	600W
Длина (mm)	Одиночная абсолютная величина поворота (Tamagawa)	Отсутствие тормоза	91±1	101±1	121±1	141±1
	Одиночная абсолютная величина поворота (Tamagawa)	С тормозом	125±1	135±1	155±1	175±1
	Multi поворот абсолютная величина (Tamagawa)	Отсутствие тормоза	106±1	116±1	136±1	156±1
	Multi поворот абсолютная величина (Tamagawa)	С тормозом	140±1	150±1	170±1	190±1
	Дифференциальное 2500ppr (Оптически кодировщик)	Отсутствие тормоза	106±1	116±1	136±1	156±1
	Дифференциальное 2500ppr (Оптически кодировщик)	С тормозом	140±1	150±1	170±1	190±1
	Роторный трансформатор	Отсутствие тормоза	91±1	101±1	121±1	141±1
	Роторный трансформатор	С тормозом	125±1	135±1	155±1	175±1
	Абсолютная величина поворота Nikon multi	Отсутствие тормоза	91±1	101±1	121±1	141±1
	Абсолютная величина поворота Nikon multi	С тормозом	125±1	135±1	155±1	175±1

Тип			60
Кодировщик			Сила
Кодировщик			100W	200W	400W	600W
Вес (kg)	Одиночная абсолютная величина поворота (Tamagawa)	Отсутствие тормоза	0,51	1,00	1,28	2,00
	Одиночная абсолютная величина поворота (Tamagawa)	С тормозом	0,95	1,46	1,85	2,50
	Multi поворот абсолютная величина (Tamagawa)	Отсутствие тормоза	0,57	1,10	1,42	2,10
	Multi поворот абсолютная величина (Tamagawa)	С тормозом	1,00	1,50	1,86	2,70
	Дифференциальное 2500ppr (Оптически кодировщик)	Отсутствие тормоза	0,63	1,05	1,35	2,10
	Дифференциальное 2500ppr (Оптически кодировщик)	С тормозом	1,00	1,25	1,80	2,70
	Роторный трансформатор	Отсутствие тормоза	0,77	1,26	1,63	2,00
	Роторный трансформатор	С тормозом	1,20	1,68	2,00	2,50
	Абсолютная величина поворота Nikon multi	Отсутствие тормоза	0,50	0,85	1,23	2,00
	Абсолютная величина поворота Nikon multi	С тормозом	0,94	1,23	1,65	2,50

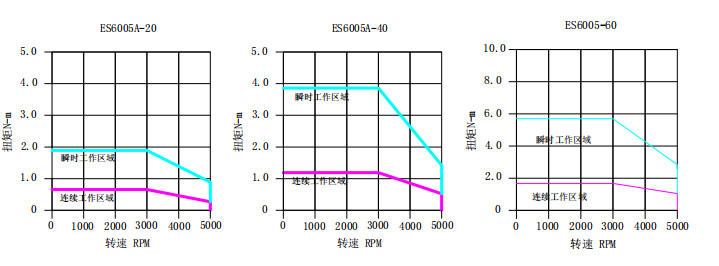

Кривая T-N

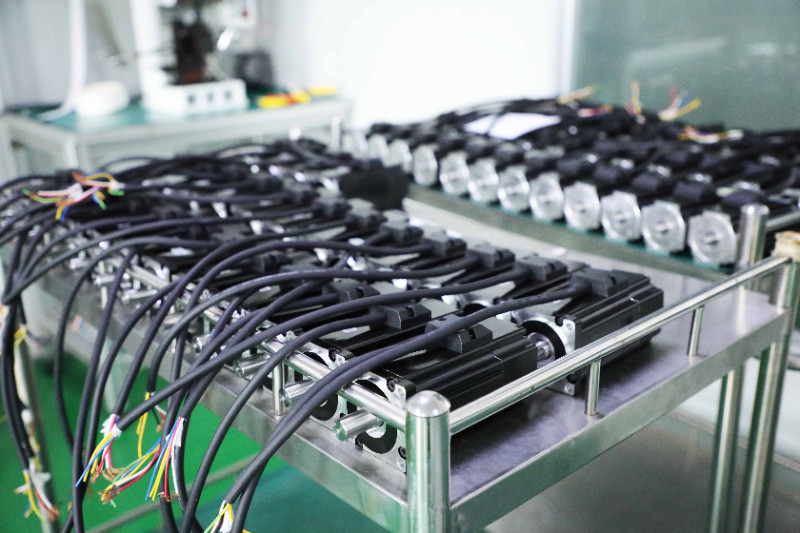

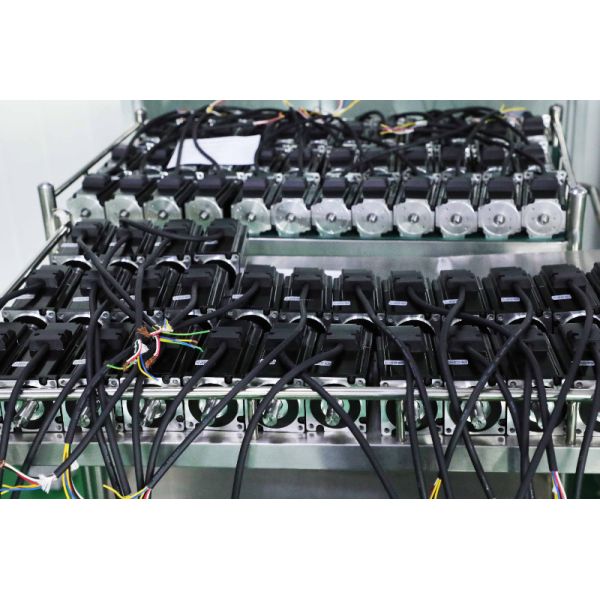

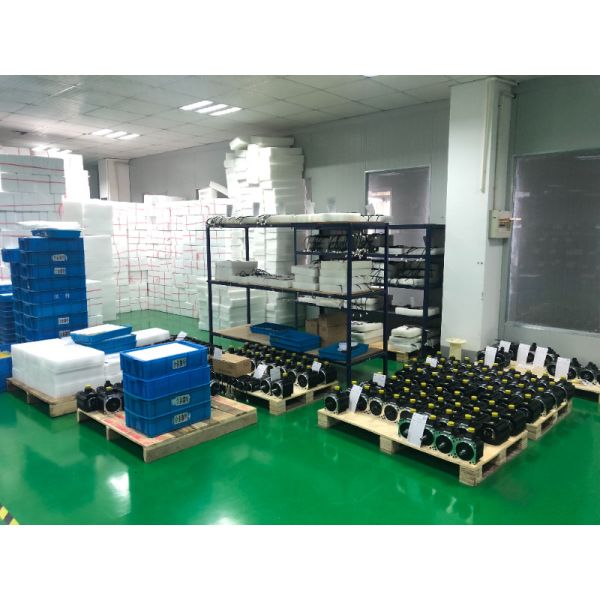

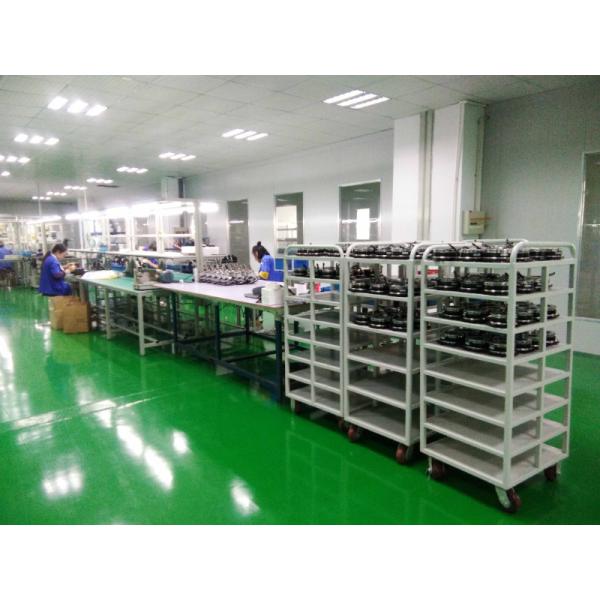

Вид продукции Hetai

Наши главные продукты Stepper мотор, планетарный мотор коробки передач Gearbox&, безщеточный мотор DC, мотор сервопривода.
