Спецификации
Brand Name :
HIGH WOOD
Model Number :
MWDM2L-51NSM
Certification :
AS9001
Place of Origin :
China
Minimum Order Quantity :
100pcs
Price :
10＄--150＄
Payment Terms :
L/C, T/T, Western Union
Supply Ability :
100,000pcs per month
Delivery Time :
2--9weeks
Packaging Details :
standard export package
Connector Shell :
Aluminum Alloy 6061or Stainless Steel, 300 Series, passivated. See Ordering Info for Plating Options
Pin Contact :
Beryllium Copper Gold over Nickel Plating
Insulator :
Liquid Crystal Polymer (LCP)/ Polyphenylene Sulfide(PPS)
Mating Force :
(10 Ounces) X (#of Contacts)
Operating Temperature :
-55° C. to +150° C.
Encapsulant :
Epoxy Resin Hysol EE4215
Описание

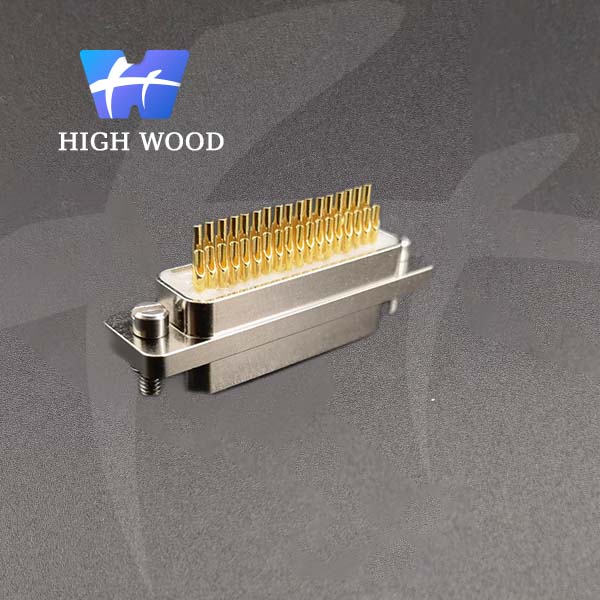

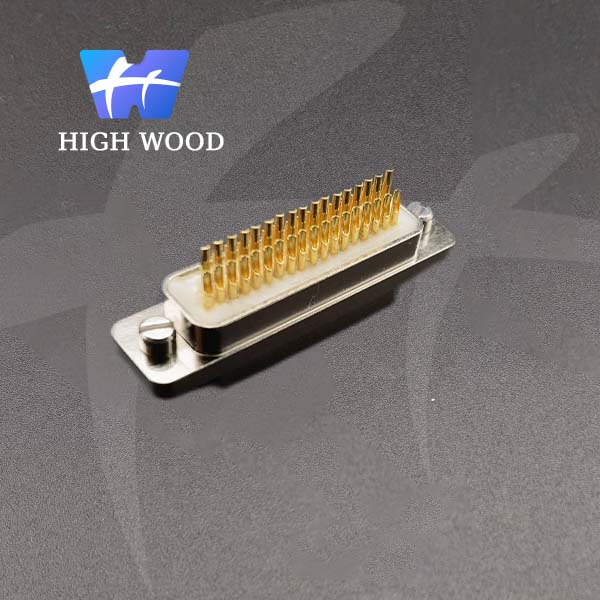

MWDM2L-51NSM




Микро--D чашка припоя Прекращени-эти соединители отличает позолоченными контактами TwistPin для самого лучшего представления. Польза с AWG #26 или более небольшим проводом. Specify никел-покрыл раковины или покрытые кадмием раковины для самого лучшего наличия.

Теперь доступный с предложениями провода Контакт-AWG 24 AWG #24 увеличил падение механической прочности и более низкого напряжения тока. Glenair микро--D соединители чашки припоя теперь совместимы с 24 AWG село на мель или твердый провод. Определите «n» для 24 контактов штыря AWG, или «t» для 24 контактов гнезда AWG.



Как приказать:

Как приказать соединители чашки припоя
Номер детали образца MWDM 2 L- 37 S S B

Серия

Серия



MWDM Glenair микро--D





Обстреливайте материал и финиш



Алюминиевая раковина

1 - Чернота кадмия 2 - никель 4 - анодирует

5 - Золото 6 - фильм Chem

Раковина нержавеющей стали



3 - Запассивированный





Материал изолятора

Материал изолятора

L - LCP или PPS

LCP - полимер жидкого кристалла 30% наполненный Стекл

PPS - сульфид полифенилена 40% заполненный стеклом





План контакта



9, 15, 21, 25, 31, 37, 51, 51-2, 67, 69, 75, 100, 130 (см. таблицу II)







Тип контакта

Чашка припоя размера #26 контактирует (стандарт)

P - Pin

S - Гнездо

Чашка припоя размера #24 контактирует n - Pin

T - Гнездо





Тип прекращения



S - Чашка припоя





Оборудование



 B, p, m, m1, s, s1, l, k, f, r, h (см. таблицу i)





Таблица i: Монтажное оборудование
B P M M1 S S1 L K F R H

Через-отверстие



Jackpost



Jackscrew головы наговора



Голова наговора

Jackscrew,



Расширенный



Jackscrew слота главный



Голова слота

Jackscrew,



Расширенный



Jackscrew головы наговора

Не-



Съемный

Jackscrew слота главный

Не-

Съемный



Расширенный



Держатель поплавка

Для фронта

Панель



Установка



Держатель поплавка

Для зада

Панель



Установка



Продетый нитку



Вставка







размер раковины:

План Максимальное. B C максимальный. D максимальный. E максимальный. F G максимальный. H максимальный. J максимальный.
  В. mm.

В.

± .003

 mm. ± 0,08 В. mm. В. mm. В. mm.

В.

± .003

 mm. ± 0,08 В. mm. В. mm. В. mm.
9p .785 19,94 .565 14,35 .333 8,46 .184 4,67 .308 7,82 .183 4,65 .416 10,57 .400 10,16 .270 6,86
9s .785 19,94 .565 14,35 .400 10,16 .250 6,35 .308 7,82 .195 4,95 .429 10,90 .400 10,16 .270 6,86
15 p .935 23,75 .715 18,16 .483 12,27 .184 4,67 .308 7,82 .183 4,65 .416 10,57 .550 13,97 .270 6,86
15s .935 23,75 .715 18,16 .551 14,00 .250 6,35 .308 7,82 .195 4,95 .429 10,90 .550 13,97 .270 6,86
21p 1,085 27,56 .865 21,97 .633 16,08 .184 4,67 .308 7,82 .183 4,65 .416 10,57 .700 17,78 .270 6,86
21 s 1,085 27,56 .865 21,97 .701 17,81 .250 6,35 .308 7,82 .195 4,95 .429 10,90 .700 17,78 .270 6,86
25p 1,185 30,01 .965 24,51 .733 18,62 .184 4,67 .308 7,82 .183 4,65 .416 10,57 .800 20,32 .270 6,86
25 s 1,185 30,01 .965 24,51 .801 20,35 .250 6,35 .308 7,82 .195 4,95 .429 10,90 .800 20,32 .270 6,86
31 p 1,335 33,91 1,115 28,32 .883 22,43 .184 4,67 .308 7,82 .183 4,65 .416 10,57 .950 24,13 .270 6,86
31s 1,335 33,91 1,115 28,32 .951 24,16 .250 6,35 .308 7,82 .195 4,95 .429 10,90 .950 24,13 .270 6,86
37 p 1,485 37,72 1,265 32,13 1,033 26,24 .184 4,67 .308 7,82 .183 4,65 .416 10,57 1,100 27,94 .270 6,86
37s 1,485 37,72 1,265 32,13 1,101 27,96 .250 6,35 .308 7,82 .195 4,95 .429 10,90 1,100 27,94 .270 6,86
51p 1,435 36,45 1,215 30,86 .983 24,97 .228 5,79 .351 8,92 .183 4,65 .416 10,57 1,050 26,67 .310 7,87
51 s 1,435 36,45 1,215 30,86 1,051 26,70 .296 7,52 .351 8,92 .195 4,95 .429 10,90 1,050 26,67 .310 7,87
51до2p 1,835 46,61 1,615 41,02 1,384 35,15 .184 4,67 .310 7,87 .183 4,65 .416 10,57 1,450 36,83 .270 6,86
51до2s 1,835 46,61 1,615 41,02 1,450 36,83 .250 6,35 .310 7,87 .195 4,95 .429 10,90 1,450 36,83 .270 6,86
67p 2,235 56,77 2,015 51,18 1,784 45,31 .184 4,67 .310 7,87 .183 4,65 .416 10,57 1,850 36,83 .270 6,86
67 s 2,235 56,77 2,015 51,18 1,850 46,99 .250 6,35 .310 7,87 .195 4,95 .429 10,90 1,850 36,83 .270 6,86
69p 1,735 44,07 1,515 38,48 1,284 32,61 .228 5,79 .351 8,92 .183 4,65 .416 10,57 1,350 34,29 .310 7,87
69 s 1,735 44,07 1,515 38,48 1,350 34,29 .296 7,52 .351 8,92 .195 4,95 .429 10,90 1,350 34,29 .310 7,87
75p 2,080 52,8 1,705 43,3 1,384 35,2 .228 5,79 .351 8,91 .183 4,6 .416 10,57 1,440 36,58 .310 7,87
75s 2,080 52,8 1,705 43,3 1,450 36,8 .296 7,52 .351 8,91 .195 5,0 .429 10,90 1,440 36,58 .310 7,87
100 p 2,170 55,12 1,800 45,72 1,383 35,13 .270 6,86 .394 10,01 .183 4,65 .416 10,57 1,442 36,63 .360 9,14
100 s 2,170 55,12 1,800 45,72 1,451 36,86 .333 8,46 .394 10,01 .195 4,95 .429 10,90 1,442 36,63 .360 9,14
130 p 2,520 64,00 2,160 54,86 1,735 44,07 .270 6,86 .394 10,01 .183 4,65 .416 10,57 1,780 45,21 .360 9,14
130 s 2,520 64,00 2,160 54,86 1,795 45,60 .333 8,46 .394 10,01 .195 4,95 .429 10,90 1,780 45,21 .360 9,14
