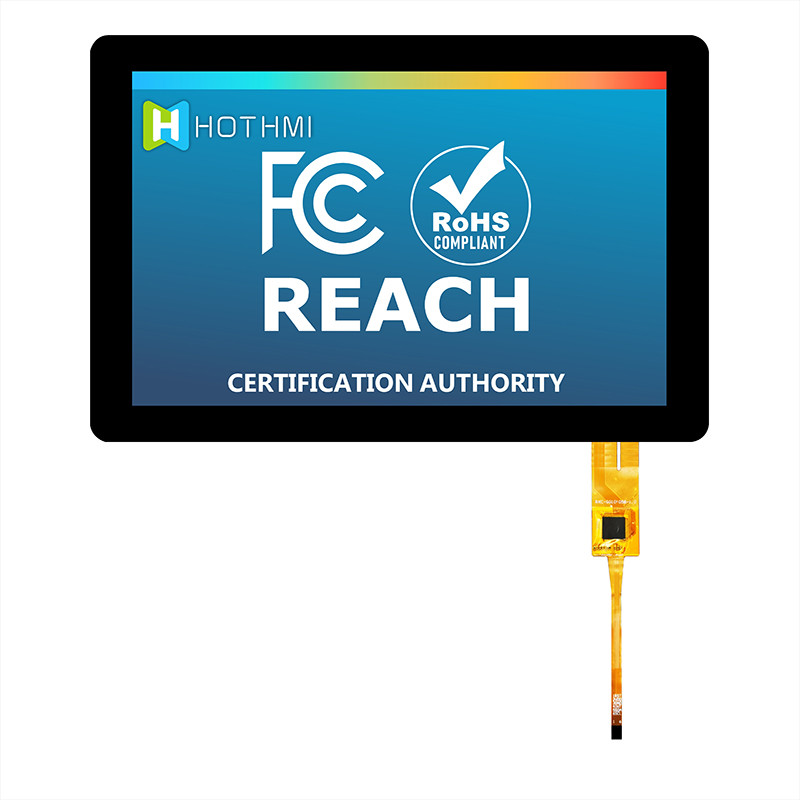

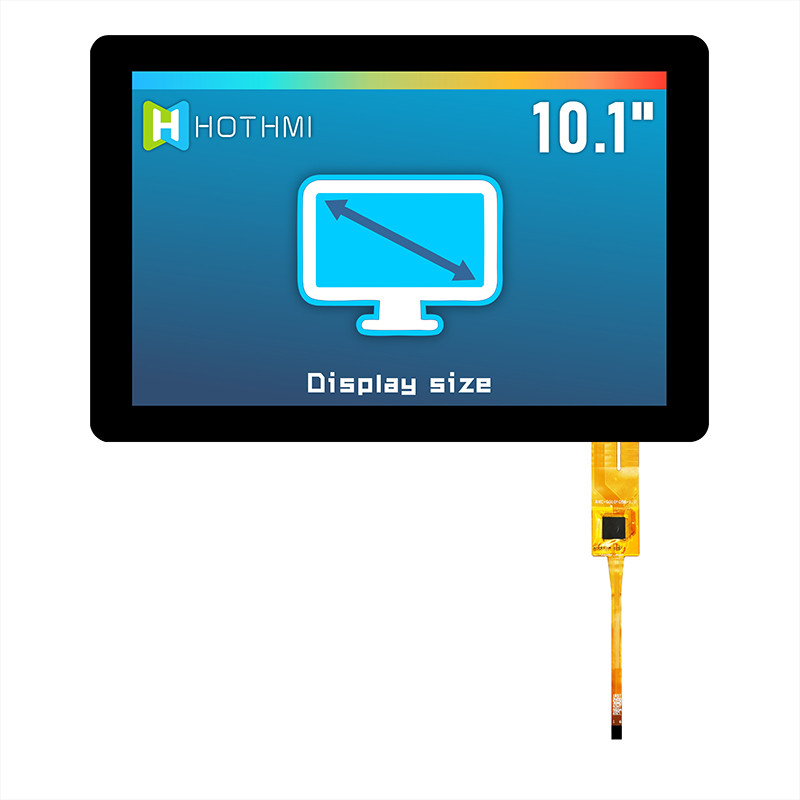

10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap
10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap
10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap
10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap
10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap
10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap
10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap
10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap
Спецификации
Номер модели :
TFT-H101A10WXIFT8C40
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
способность поставки :
99999
Срок поставки :
25 дней
Формат дисплея :
пикселы 1280x800
Тип дисплея :
Солнечный свет читаемый
План l x w x h :
229.10x148.90x4.35mm
Активная область l x w :
216.96x135.60mm

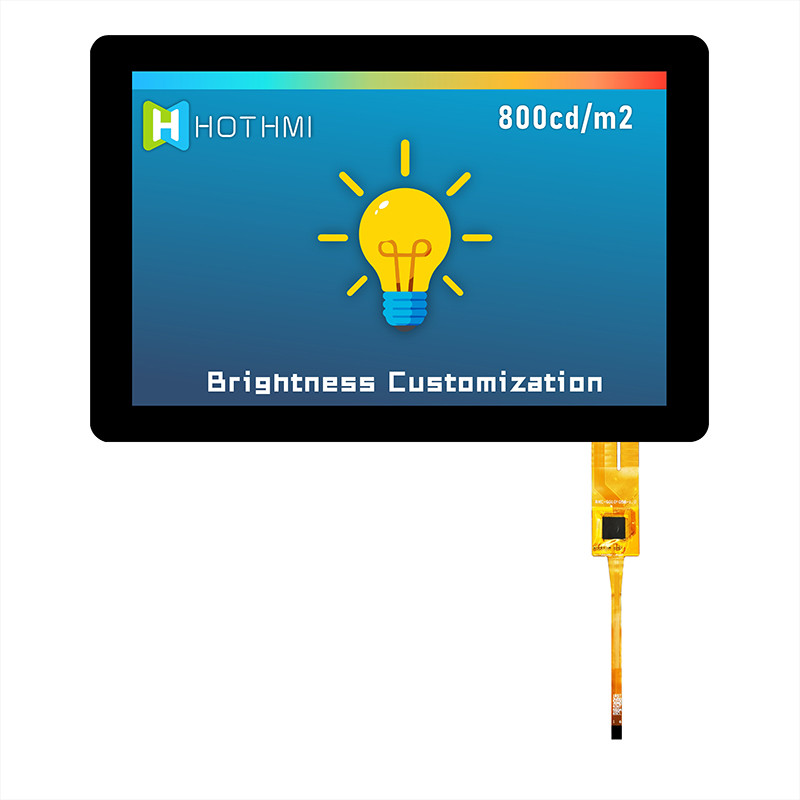

Яркость :
800кд/м2

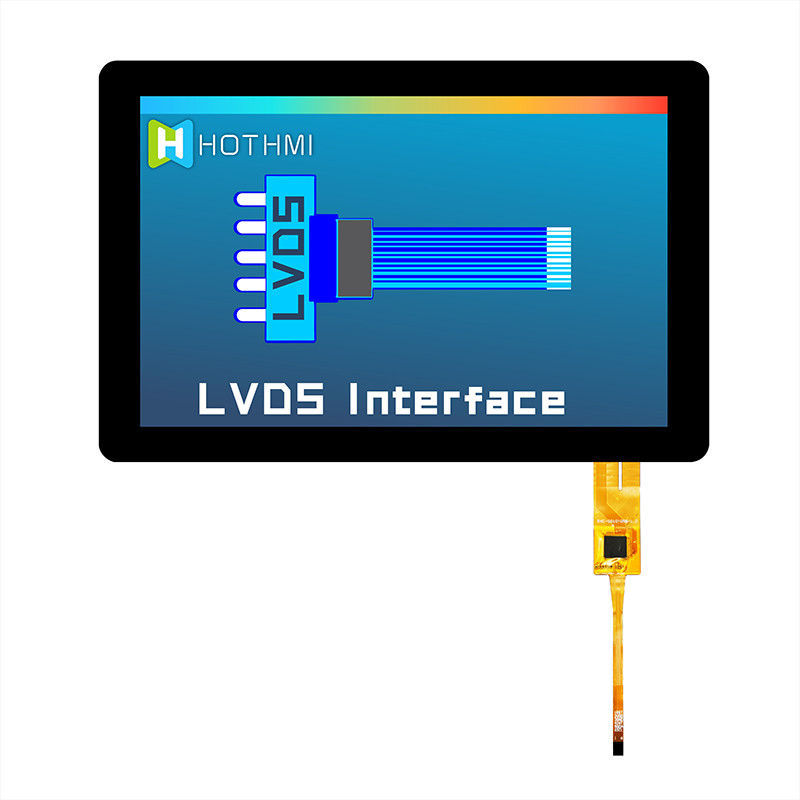

Интерфейс :
LVDS-интерфейс

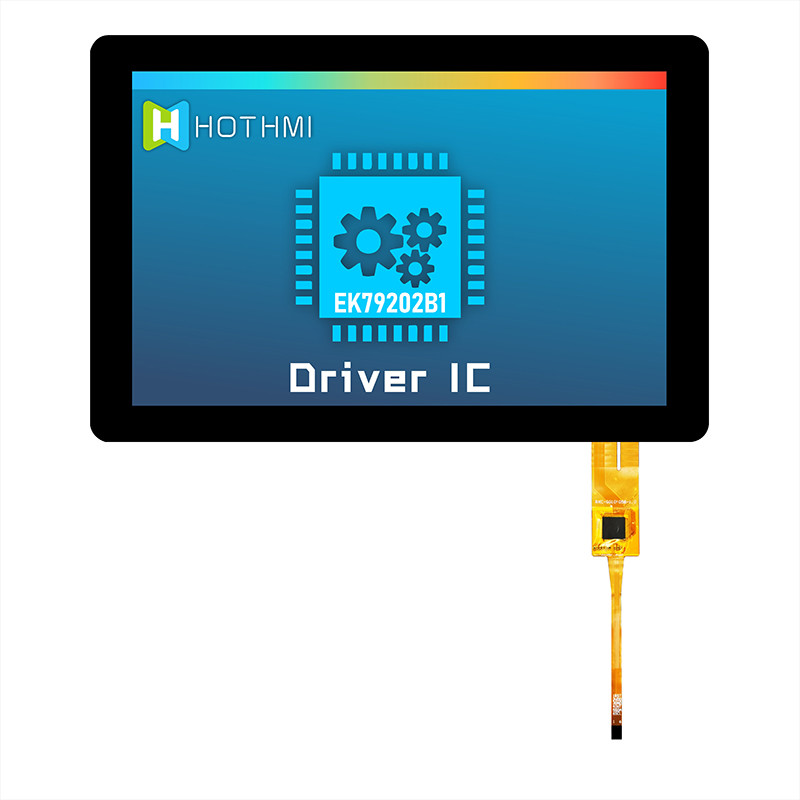

Тип регулятора :
EK79202B1

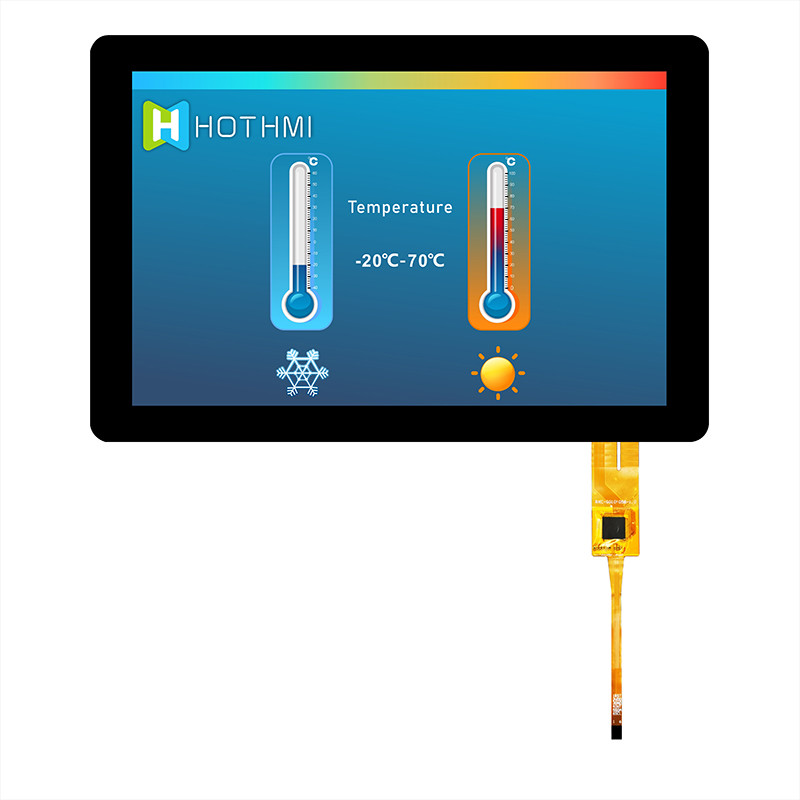

Рабочая температура :
-20°C | 70°C
Описание

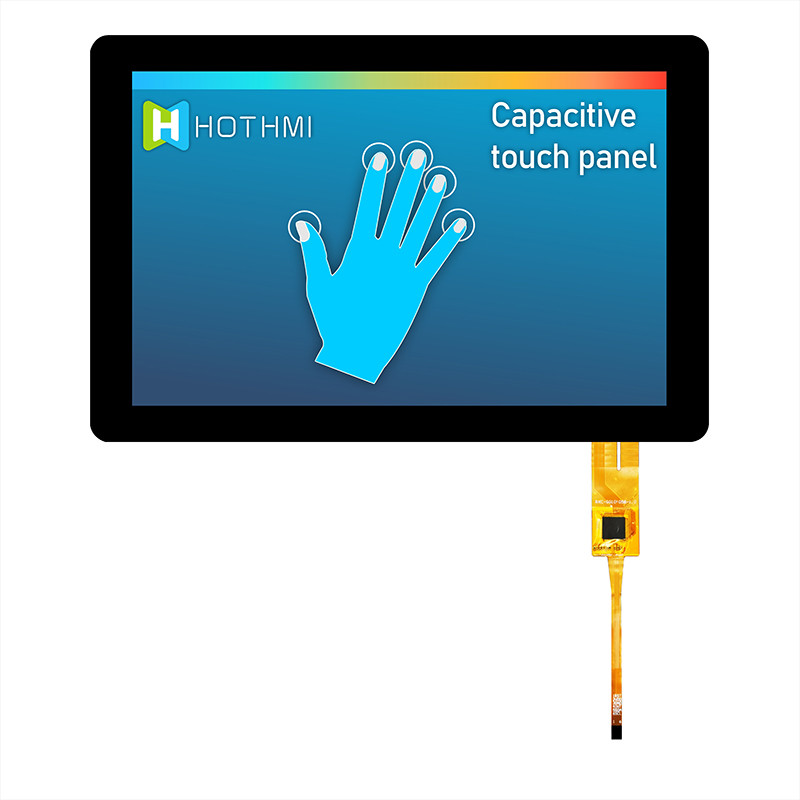

10,1 сенсорный экран дисплея дюйма TFT IPS емкостный с интерфейсом LVDS

10,1 дисплей IPS емкостный TFT дюйма с солнечным светом Readable/TFT-H101A10WXIFT8C40 интерфейса LVDS

TFT-H101A10WXIFT8C40-LVDS-CTP | 10,1» IPS LCD | Интерфейс LVDS | Емкостный сенсорный экран | Фильтр EMI

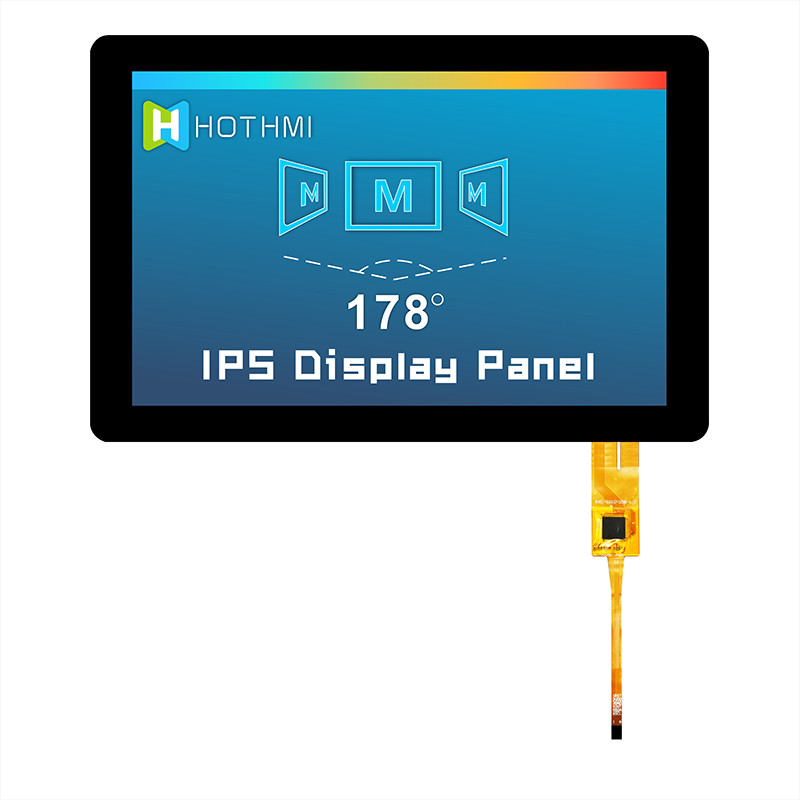

Этот 10,1 дисплей дюйма TFT LCD имеет экран разрешения 1280x800 с технологией IPS, которая поставляет яркость солнечного света читаемую, лучшее воспроизводство цвета, улучшает последовательность изображения, и лучшие оптически характеристики на любом угле. Для дополнительной защиты, этот 24 цвета TFT бита истинных также включает фильтр EMI на линии электропитания входного сигнала. Этот 10,1» дисплей RoHS уступчивое с интерфейсом LVDS, и имеет емкостный сенсорный экран. Этот 10,1» дисплей IPS был конструирован с такими же механическими следом ноги и pinout и включает такого же EK79202B1 водителя IC как дисплей TN, делая этим совместимый вариант замены для моделей TN.

Общая особенность

Деталь Стандартное значение Блок
Размер дисплея 10,1 Дюйм
Количество пикселов 1280 (H) *3 (RGB) * 800 (V) точки
Активная область 216,96 (H) * 135,60 (V) mm
Размер плана 229,10 (H) * 148,90 (V) * 4,35 (D) mm
Осматривая направление ПОЛНЫЙ час -
Интерфейс LVDS -
Водитель IC EK79202B1 -
Условие водителя VCI=3.3V (тип) V
Осветите контржурным светом - -
Сенсорная панель КАСАНИЕ WHITOUT
Водитель IC CTP - -
Условие водителя VDD=3.3V V
Деятельность TFT НА -20 | +70 ℃
Хранение TFT НА -30 | +85 ℃

Описание Pin TFT

Pin НЕТ. Символ Описание
1 NC Не соединитесь
2~3 VCI Сила цифров
4 NC Не соединитесь
5 RESX TFT переустановило Pin.low в переустановленном государстве
6 STBYB

Управление режима режима ожидания.

STBYB = нормальное функционирование ″ ″ VCI; STBYB = mod положения боевой готовности ″ GND ″
7 GND Земля
8 D0N Штыри ввода данных LVDS
9 D0P Штыри ввода данных LVDS
10 GND Земля
11 D1N Штыри ввода данных LVDS
12 D1P Штыри ввода данных LVDS
13 GND Земля
14 D2N Штыри ввода данных LVDS
15 D2P Штыри ввода данных LVDS
16 GND Земля
17 DCKN Штыри входного сигнала часов LVDS.
18 DCKP Штыри входного сигнала часов LVDS.
19 GND Земля
20 D3N Штыри ввода данных LVDS
21 D3P Штыри ввода данных LVDS
22 GND Земля
23~24 NC Не соединитесь
25 GND Земля
26~27 NC Не соединитесь
28 HSD

18-bit/24 сдержанных входного сигнала отборного.

Бит ″ 24 ″ VCI HSD=; Бит ″ 18 GND ″ HSD=
29 NC Не соединитесь
30 GND Земля
31~32 LEDK Катод СИД
33~38 NC Не соединитесь
39~40 LEDA Анод СИД

Все продукты

Испытывать надежности Клиенты могут ожидать все части продукции для того чтобы соотвествовать или превысить требованиям по эксплуатации над температурой, влажностью, и вибрацией.
Стеклянная чистота Клиенты могут рассчитывать стеклянный быть защищенным вкладышами и представленным заботливым стандартов чистоты. Это значит что стекло будет чисто загрязняющих елементов, отпечатков пальцев, и другого материала.
Возникновение шатона Шатоны равномерно будут покрашены свободно материалов и отвлекать косметические огрехи. Наши стандарты поддерживают чистую свободную от царапина поверхность.
Возникновение PCB PCB поставлены с долгосрочной надежностью в разуме. Финиши свободны пузырей, чужих загрязняющих елементов, и соотвествуют все огня UL. Материалы PCB всегда будут поставлены в пределах норм индустрии. Края PCB чисто будут отрезаны и свободное пространство заусенцев.

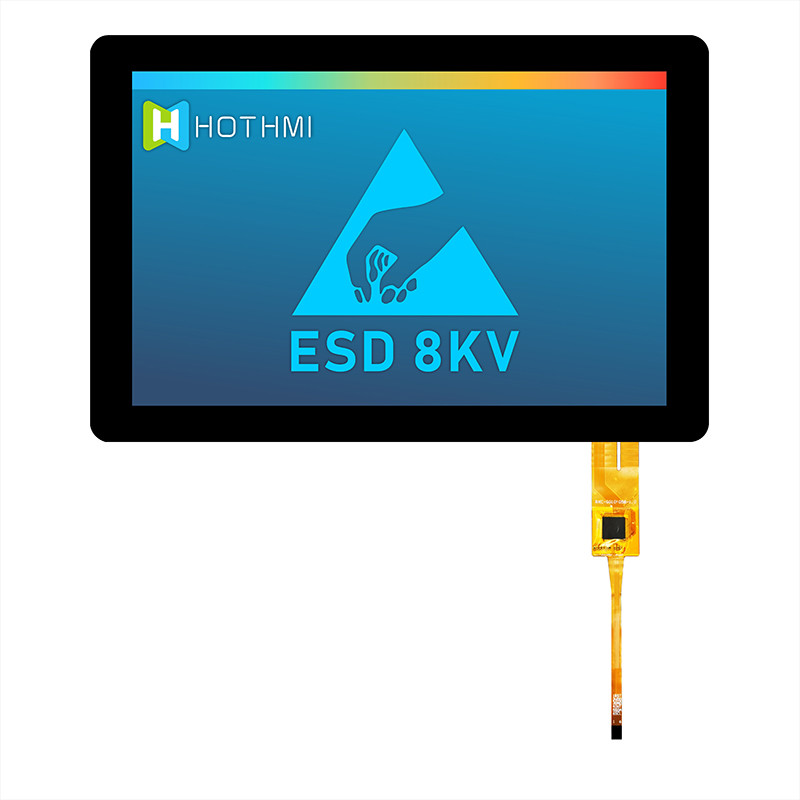

Предохранение от & безопасность ESD Все приборы конструированы и отрегулированы в рассмотрении предохранения от ESD. Это включает ESD-SAFE упаковывая внутри противостатические сумки, обручи, и подносы. Напомнены, что всегда следовать клиенты безопасностью ESD наиболее хорошо для того чтобы защитить приборы.

Ключевое слово поиска: tft 10,1, tft 10,1», tft 10,1 lcd, 10,1» tft lcd, tft lcd 10,1 дюймов, tft lcd 10,1, 10,1 дисплеев tft, 10,1» дисплеев tft, дисплей tft 10,1 дюймов, дисплей 10,1 tft, дисплей 10,1 tft»

10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap

Решения TFT изготовленные на заказ

10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap

Изготовление на заказ кабеля

Отрегулируйте длину, положение, и pinout ваших кабелей или добавьте дополнительные соединители. Получите решение кабеля которое точно конструировано для того чтобы наладить ваши связи модернизированные и безопасные.

10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap

Расширение сенсорного экрана

Увеличьте ваш опыт потребителя с емкостной или сопротивляющейся технологией экрана касания. Мы отрегулируем стеклянные толщину или форму сенсорной панели поэтому идеальная пригонка для вашего дизайна.

10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap

Изготовление на заказ интерфейса

Выберите от широкого выбора вариантов интерфейса или поговорите к нашим специалистам для того чтобы выбрать самое лучшее одно для вашего проекта. Мы можем включать HI, USB, SPI, VGA и больше в ваш дисплей для того чтобы достигнуть ваших целей дизайна.

10,1 модуль IPS дисплея дюйма 1280x800 TFT LCD показывает LVDS с монитором Pcap

Защитное прозрачное стекло

Оборудуйте ваш дисплей с изготовленным на заказ отрезанным защитным прозрачным стеклом для того чтобы улучшить стойкость. Выберите от разнообразие толщин защитного прозрачного стекла и получите, что оптически выпуск облигаций защитить против влаги и твердых частиц.
