Модуль LCD УДАРА модуля 128x64 графического дисплея FSTN стандартный

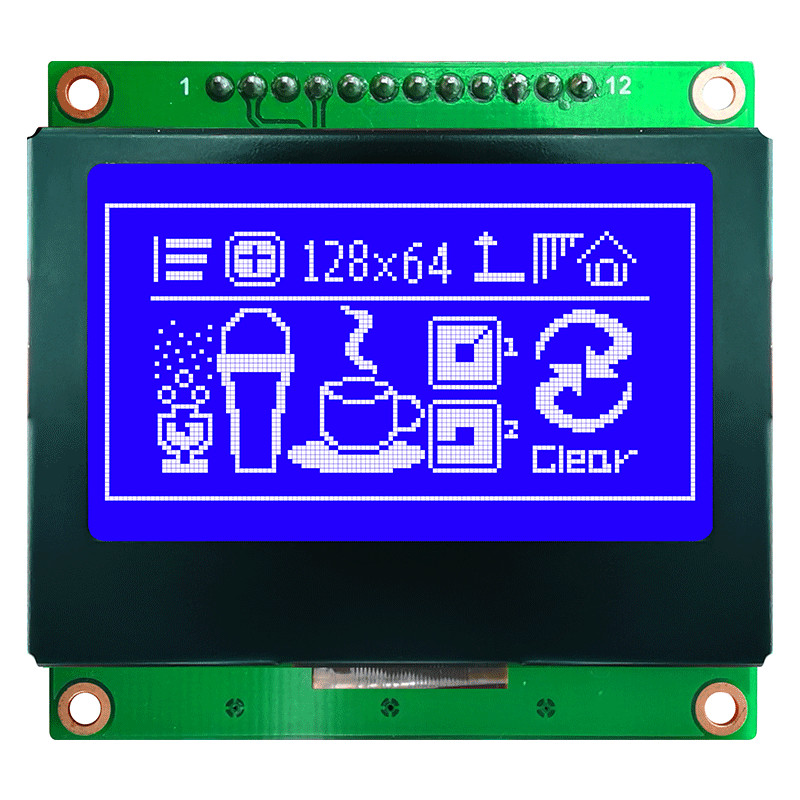

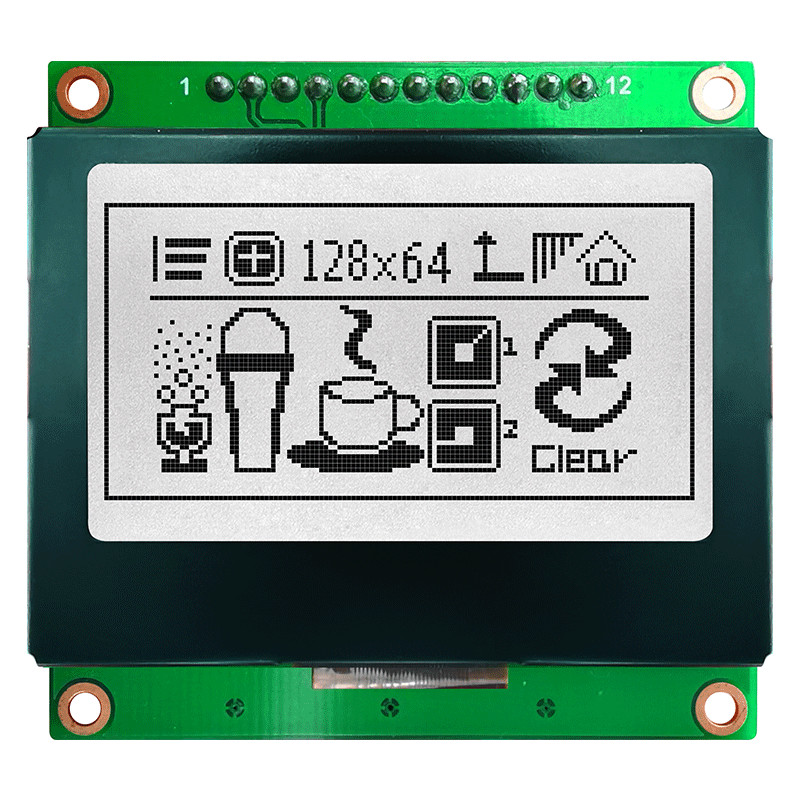

модуль 128X64 графический LCD | FSTN + дисплей с белой стороной Backlight/HTM12864-117

HTM12864-117 | Monochrome графический модуль | пикселы 128x64 | Transflective LCD | Бортовая белизна освещает контржурным светом | FSTN (+) положительный дисплей | Встроенное отрицательное напряжение тока


Модуль жидкокристаллического дисплея HOTLCD 128x64 графический показывает темные пикселы на белой предпосылке. Этот transflective дисплей LCD видим с рассеянным светом или для того чтобы осветить контржурным светом пока предлагающ широкую температурную амплитуду рабочей температуры от -20 до 70 градус цельсий. Этот дисплей HTM12864-117 включает встроенное отрицательное напряжение тока. Он имеет оптимальный взгляд 6:00, работает на подаче напряжения 3.3V и RoHS уступчивое.





Механические данные



Деталь Стандартное значение Блок
Размер модуля 54.6x52.0x5.2 mm
Осматривая область 45.2x27.0 mm
Отверстие установки 40.92x24.28 mm
Тангаж точки 0.52x0.52 mm
Размер точки

0.49x0.49

 mm



Электрические характеристики

Деталь Символ Стандартное значение
тип.		 Блок
Ввод напряжения VDD 3,3 V




Терминальная функция



Pin нет. Имя Pin Функция
1 VDD Положительное электропитание (3.3V)
2

CS LCD

_

 Обломок позволяет для LCM (CS1)
3 SDA Серийный ввод данных (SI) для LCM и GT32L32
4 RS Регистр выбирает или данные или инструкцию (RS/A0)
5 SCK Серийный входной сигнал часов (SCL/SCLK) для LCM и GT32L32
6 RST Сигнал возврата /RES
7 CS# Обломок позволяет для GT32L32
8 ТАК Серийный вывод данных от GT32L32
9 NC
10 GND Электропитание, (VSS/0V)
11 BLA Осветите электропитание контржурным светом + (3.3V)
12 BLK Осветите электропитание контржурным светом -



Абсолютный максимум оценок



Детали Символ MIN. МАКСИМАЛЬНЫЙ. Блок Условие
Подача напряжения VDD -0,3 +3,6 V VSS = 0V
Ввод напряжения VIN -0,3 VDD+0.3 V VSS = 0V
Рабочая температура ВЕРХНЯЯ ЧАСТЬ -20 +70 ℃ Отсутствие конденсации
Температура хранения Tst -30 +80 ℃ Отсутствие конденсации



3. электрические характеристики

3,1 характеристики DC





Детали Символ MIN. ТИП. МАКСИМАЛЬНЫЙ. Блок Условие
Рабочий потенциал VDD 2,4 3,3 3,6 V -
Высокое напряжение входного сигнала VIH 0,8 x VDD - VDD V /CS1, /RES, A0, /WR, /RD, D0~D7, C86
Низшее напряжение входного сигнала VIL VSS - 0,2 x VDD V
Высокое напряжение выхода VOH 0,8 x VDD - VDD V D0~D7
Низшее напряжение выхода VOL. VSS - 0,2 x VDD V D0~D7
Течение деятельности Iop 90 1000 210 VDD=3.3
Сон настоящий Isl 0,1 - 10 -



3,2 СИД освещает цепь контржурным светом



Детали Символ MIN. ТИП. МАКСИМАЛЬНЫЙ. Блок Условие
Напряжение тока Forword Vf BLA - 3,3 - V A=3. 1V
Течение Forword Если BLA - 32 60 -



Все продукты



Испытывать надежности Клиенты могут ожидать все части продукции для того чтобы соотвествовать или превысить требованиям по эксплуатации над температурой, влажностью, и вибрацией.
Стеклянная чистота Клиенты могут рассчитывать стеклянный быть защищенным вкладышами и представленным заботливым стандартов чистоты. Это значит что стекло будет чисто загрязняющих елементов, отпечатков пальцев, и другого материала.
Возникновение шатона Шатоны равномерно будут покрашены свободно материалов и отвлекать косметические огрехи. Наши стандарты поддерживают чистую свободную от царапина поверхность.
Возникновение PCB PCB поставлены с долгосрочной надежностью в разуме. Финиши свободны пузырей, чужих загрязняющих елементов, и соотвествуют все огня UL. Материалы PCB всегда будут поставлены в пределах норм индустрии. Края PCB чисто будут отрезаны и свободное пространство заусенцев.
