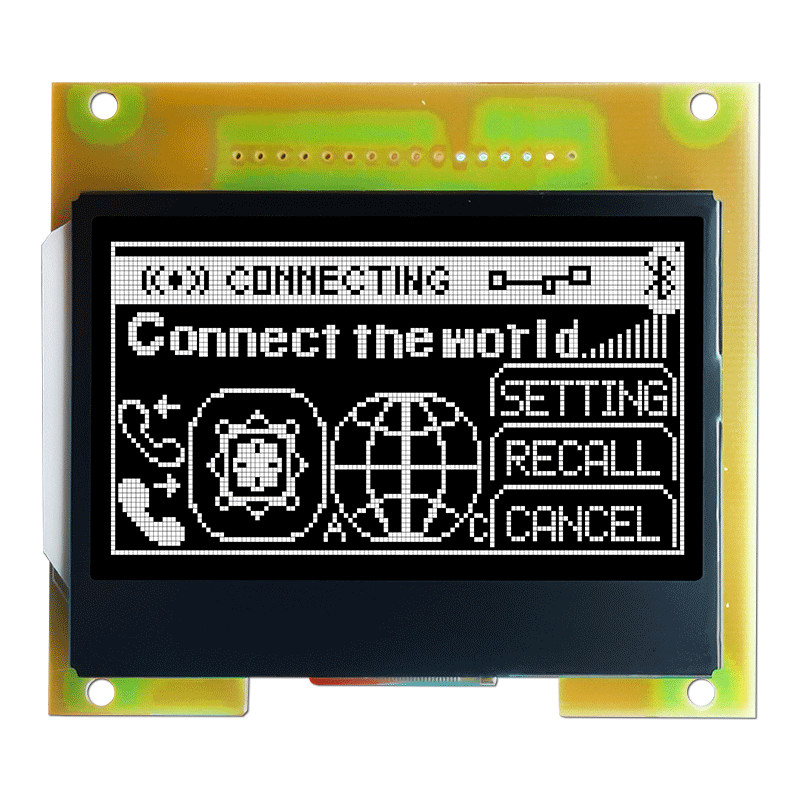

дисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCD
дисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCD
дисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCD
дисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCD
дисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCD
дисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCD
дисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCD
дисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCD
Спецификации
Номер модели :
HTM12864-8G
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Тип продукта :
Стандартный ЖК-модуль COB
Показать содержимое :
точки 128x64
Угол наблюдения :
6H
Количество ШТЫРЕЙ :
16PIN
Модель чипа драйвера :
S6B0724
Описание

дисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCD

модуль 128X64 графический LCD | Дисплей STN +YG с белой стороной Backlight/HTM12864-8G

HTM12864-8G | Monochrome графический модуль | пикселы 128x64 | Transflective LCD | Бортовая белизна освещает контржурным светом | STN (+) положительный дисплей


Модуль жидкокристаллического дисплея HOTLCD 128x64 графический показывает темные пикселы на белой предпосылке. Этот transflective дисплей LCD видим с рассеянным светом или для того чтобы осветить контржурным светом пока предлагающ широкую температурную амплитуду рабочей температуры от -20 до 70 градус цельсий. Этот дисплей HTM12864-8G имеет оптимальный взгляд 6:00, работает на подаче напряжения 5V и RoHS уступчивое.

Механические данные

Деталь

Стандартное значение

Блок

Размер модуля

80,0 x 70.0x 11,3

mm

Осматривая область

65.6x38.0

mm

Отверстие установки

60,775 x 32,935

mm

Тангаж точки

0.475X0.515

mm

Размер точки

0.45x0.49

mm

Электрические характеристики

Деталь

Символ

Стандартное значение
тип.

Блок

Ввод напряжения

VDD

5,0

V

Функция Pin интерфейса

Pin нет.

Имя Pin

Функция

1

D/C

Регистр отборный

2

/RD

Прочитанный сигнал

3

/WR

Напишите сигнал

4

ВЫМАЧИВАЙТЕ

Сигнал возврата

5

/CS

Обломок позволяет

6

VSS

Электропитание, (0V)

7

BLA

Осветите электропитание контржурным светом +

8

E

Положительное электропитание

9~16

VDD

Линии шины данных

Ключевое слово поиска: 128x64 lcd, 128 x 64 lcd, lcd 128 x 64

дисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCDдисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCDдисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCD

Решения LCD изготовленные на заказ

Изготовление на заказ кабеля

Отрегулируйте длину, положение, и pinout ваших кабелей или добавьте дополнительные соединители. Получите решение кабеля которое точно конструировано для того чтобы наладить ваши связи модернизированные и безопасные.

дисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCD

дисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCD

Изготовление на заказ соединителя

Легко доработайте все соединители на вашем дисплее для того чтобы соотвествовать ваши применения. Наши инженеры могут выполнить паять для заголовков штыря, положенных в коробку заголовков, прямоугольных заголовков, и все другие соединители ваш дисплей может требовать.

дисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCD

Изготовление на заказ интерфейса

Выберите от широкого выбора вариантов интерфейса или поговорите к нашим специалистам для того чтобы выбрать самое лучшее одно для вашего проекта. Мы можем включать HI, USB, SPI, VGA и больше в ваш дисплей для того чтобы достигнуть ваших целей дизайна.

дисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCD

Изменения PCB

Выберите от широкого выбора изменений включая форму, размер, pinout, и компонентный план вашего PCB сделать им идеальную пригонку для вашего применения.

дисплей водителя STN YG модуля S6B0724 графического дисплея 128X64 LCD
