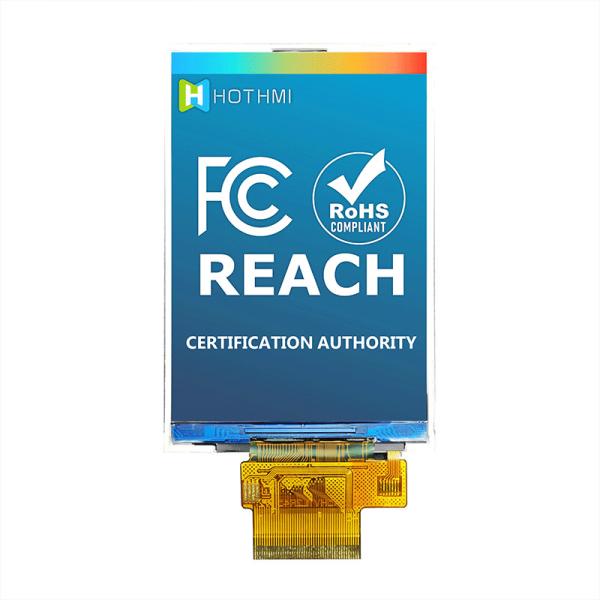

Multi вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментирования
Multi вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментирования
Multi вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментирования
Multi вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментирования
Multi вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментирования
Multi вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментирования
Multi вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментирования
Multi вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментирования
Спецификации
Номер модели :
TFT-H035A5HVTST3N45
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Описание

3,5 дисплей Module/320x240 dots/TFT-H035A5HVTST3N45 цвета TFT LCD дюйма 320480

Параметры продукта

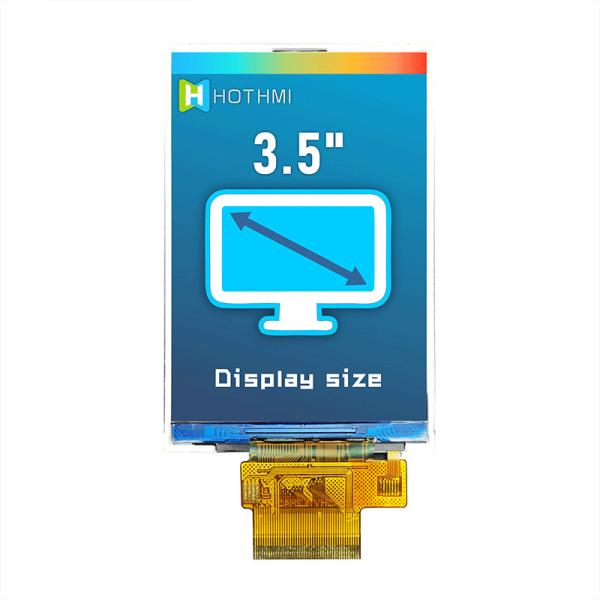

Размер дисплея - 3,5"

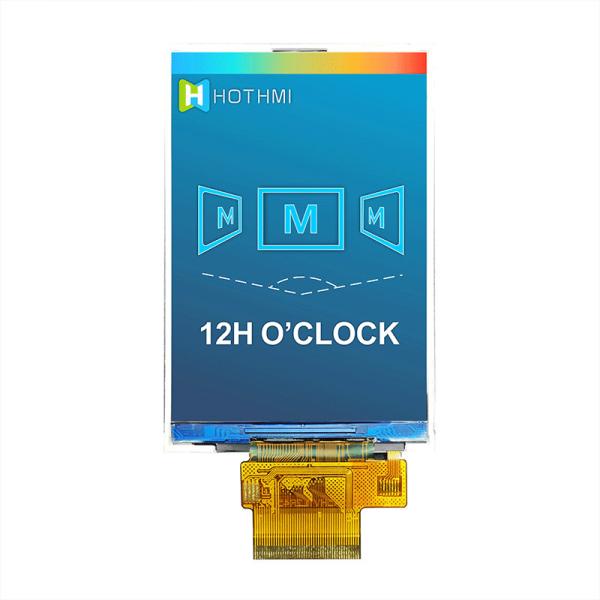

Перспектива - 12 часа

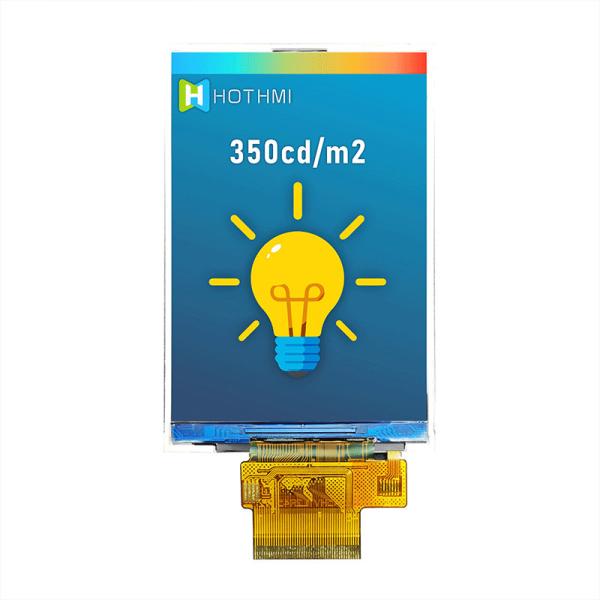

Осветите яркость контржурным светом - 350cd/m2
Секретный номер метода соединения - 45PIN

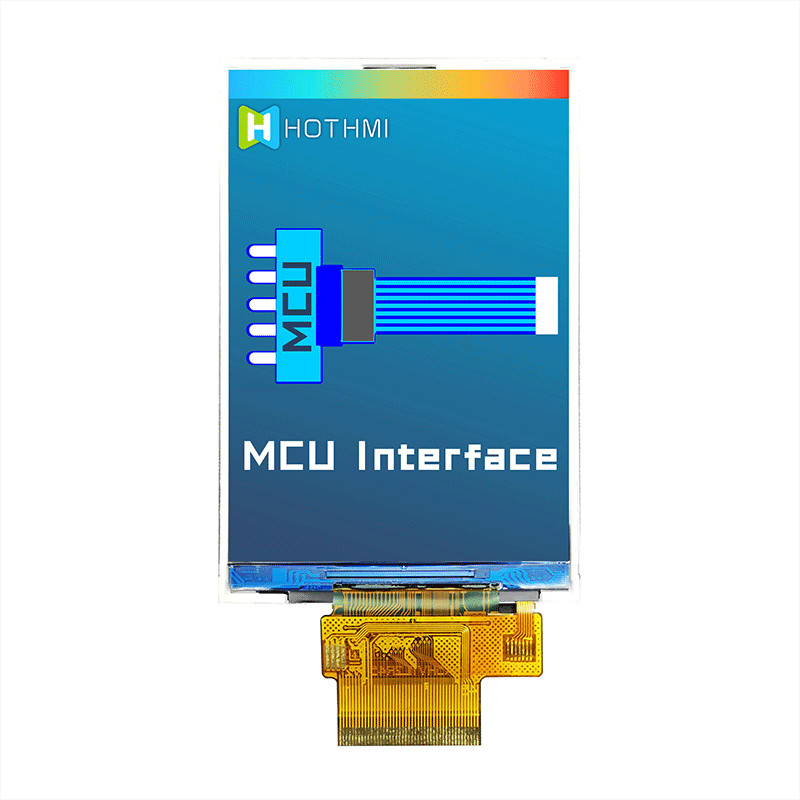

Режим интерфейса - параллельный порт MCU8/16
Особенные инструкции - опционные с сопротивляющимся касанием

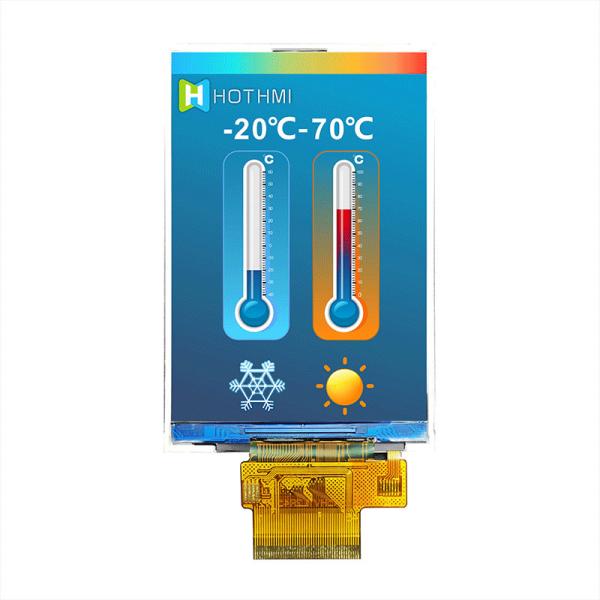

Работая температура - -20~70℃
Подача напряжения - 2.8V

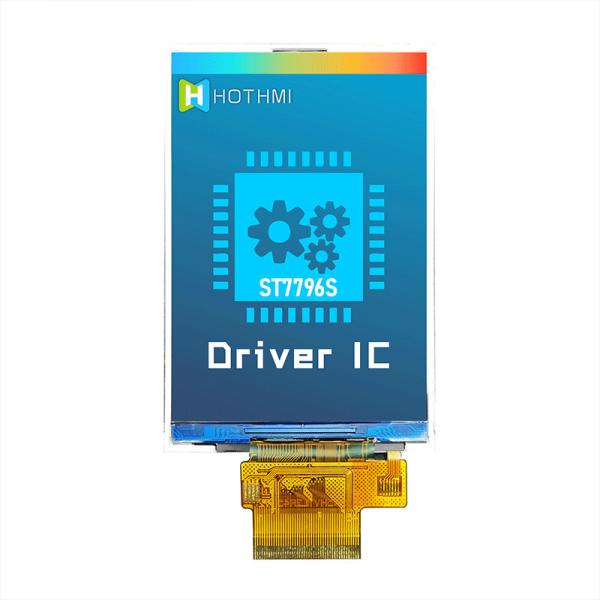

Модель IC водителя - ST7796S

Общая особенность:

Деталь Стандартное значение Блок
Размер дисплея 3,5" --

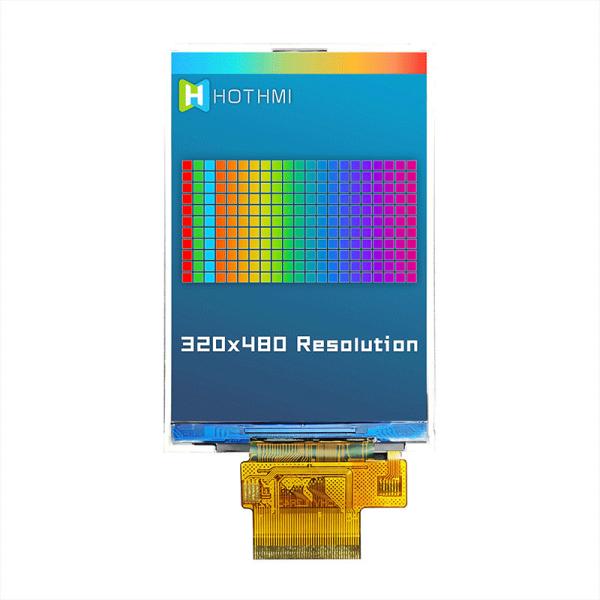

Количество пикселов 320 (h) x3 (RGB) *480 (v) --
Активная область 48,96 (H) *73.44 (V) mm
Размер плана LCM (V) × 55,66 (H) ×85.04 2,40 (D) mm
Осматривая направление 12 часа -
Интерфейс LCM Бит MCU 8/16 -
Водитель IC LCM ST7796S -
Напряжение тока водителя LCM VCI=2.8V V
Осветите контржурным светом Белое СИД -
Сенсорная панель Без TP -
Водитель IC CTP - - - -
Напряжение тока водителя CTP VDD=2.8V V
Напряжение тока I/O цифров CTP - - - V
Температура деятельности -20~70 ℃
Температура хранения -30~80 ℃

Описание Pin

Pin НЕТ. Символ Описание
1 LED_A Анод СИД
2-7 LED_K1-K6 Катод СИД
8 GND Земля
9 NC Никакой соединитесь
10 VCI Электропитание для цепей аналога и ракеты -носителя.
11 IOVCC Электропитание для системы I/O.
12 CS Штырь выбора обломока. Низко-активный.
13 WR Write позволить в параллельном интерфейсе MCU
14 RS Штырь выбора данным по/команде дисплея (RS) в интерфейсе MCU
15 RD Прочитанный позвольте в 8080 MCU параллельных ЕСЛИ. Низко-активный.
16 ВОЗВРАТ LCM переустановило Pin.
17,18 NC Никакой соединитесь
19-34 DB15-DB0 Не используемые данные Bus.If, пожалуйста фиксируют этот штырь на GND.
35,36 NC Никакой соединитесь
37 TE Срывая выход влияния. Если не использованный, выйдите этот штырь открытым
38 NC Никакой соединитесь
39 GND Земля
40 RTP_XL Сопротивляющиеся штыри управлением экрана касания
41 RTP_YD Сопротивляющиеся штыри управлением экрана касания
42 RTP_XR Сопротивляющиеся штыри управлением экрана касания
43 RTP_YU Сопротивляющиеся штыри управлением экрана касания
44 GND Земля
45 NC Никакой соединитесь

Ключевое слово поиска: tft 3,5, tft 3,5", 3,5 tft lcd, 3,5" tft lcd, tft lcd 3,5 дюймов, tft lcd 3,5, дисплей 3,5 tft, 3,5" дисплей tft, дисплей tft 3,5 дюймов, дисплей 3,5 tft, дисплей 3,5" tft

Multi вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментированияMulti вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментированияMulti вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментированияMulti вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментированияMulti вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментированияMulti вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментированияMulti вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментированияMulti вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментированияMulti вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментированияMulti вертикаль модуля цвета TFT LCD сцены для панели TFT-H035A5HVTST3N45 инструментирования

TFT-H035A5HVTST3N45.pdf
