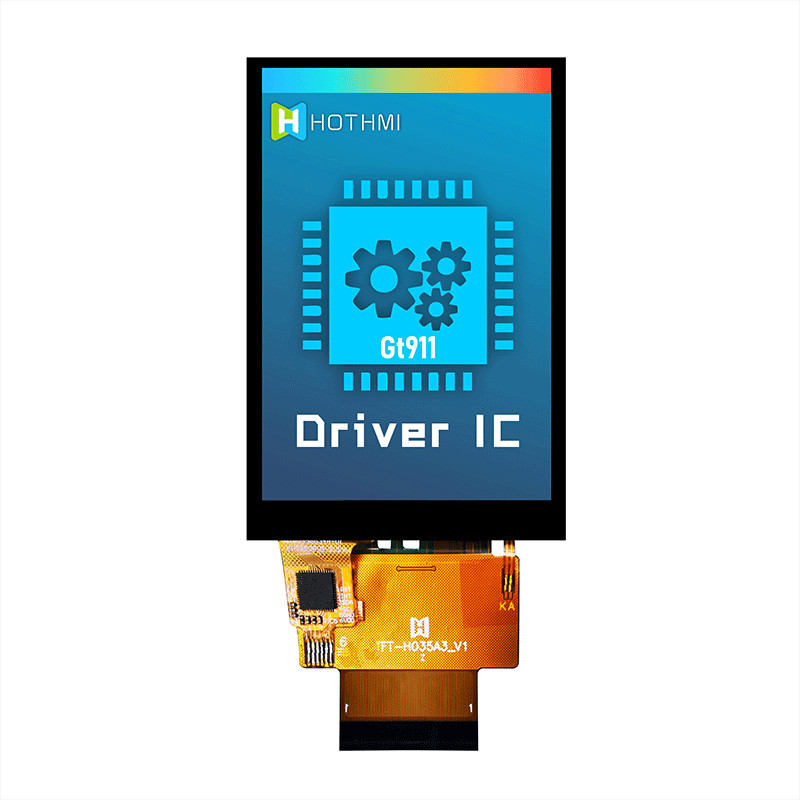

3,5 монитор Pcap модуля дюйма 320x320 TFT LCD практически вертикальный
3,5 монитор Pcap модуля дюйма 320x320 TFT LCD практически вертикальный
3,5 монитор Pcap модуля дюйма 320x320 TFT LCD практически вертикальный
3,5 монитор Pcap модуля дюйма 320x320 TFT LCD практически вертикальный
3,5 монитор Pcap модуля дюйма 320x320 TFT LCD практически вертикальный
3,5 монитор Pcap модуля дюйма 320x320 TFT LCD практически вертикальный
3,5 монитор Pcap модуля дюйма 320x320 TFT LCD практически вертикальный
3,5 монитор Pcap модуля дюйма 320x320 TFT LCD практически вертикальный
Спецификации
Номер модели :
TFT-H035A3HVIST4C50
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Тип продукта :
Вертикальный TFT-экран
Содержание дисплея :

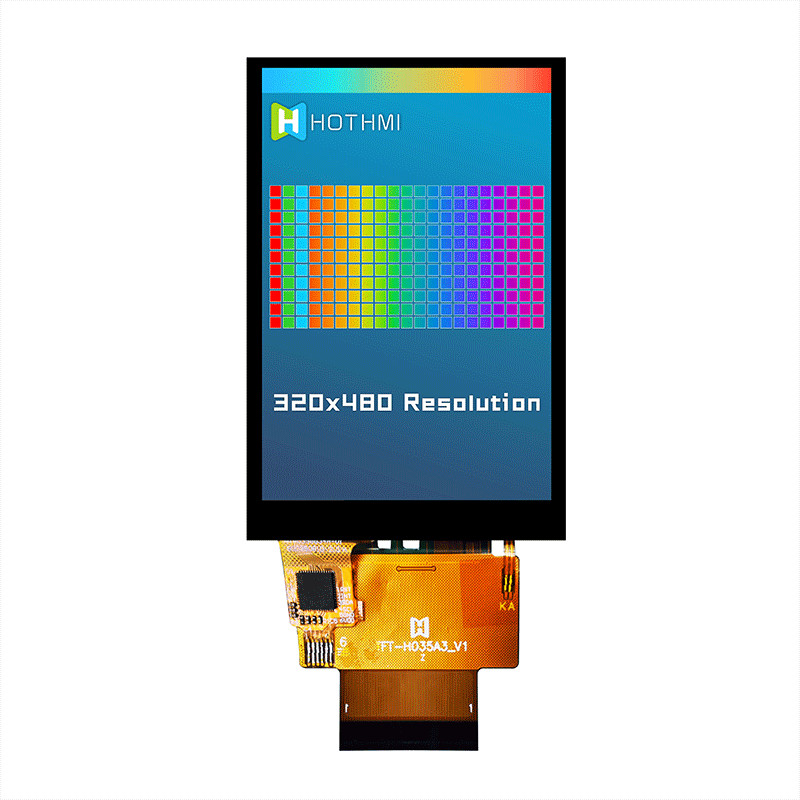

320x480
Размер дисплея :
3,5"
Эффективный размер mm :
48.96x73.44
Перспектива :
Полная перспектива
Осветите тип или яркость контржурным светом :

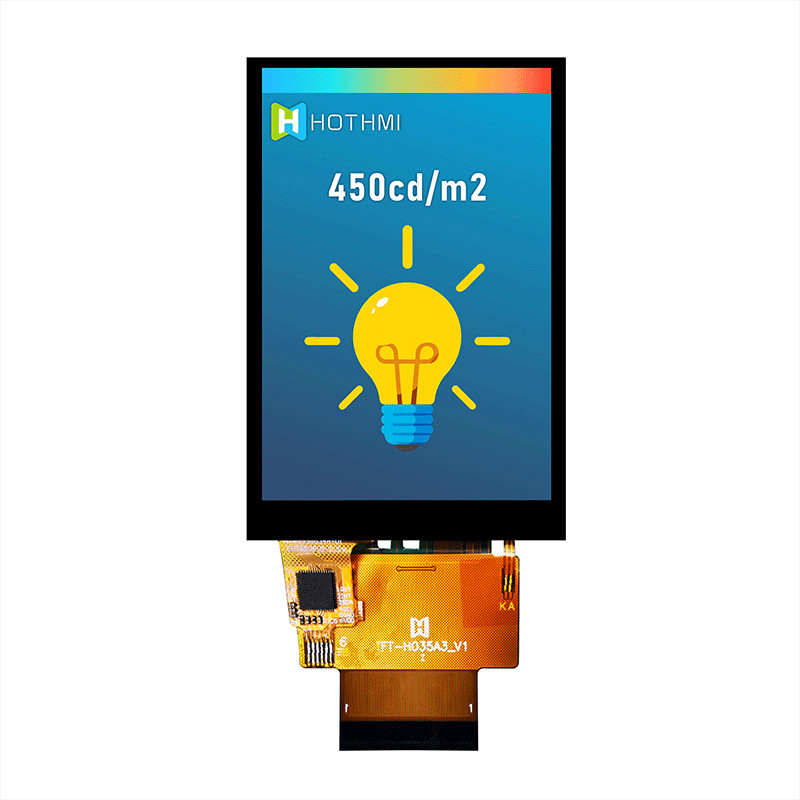

450cd/m2
Описание

3,5" касание Screen/3.5» TFT LCD Screen/320x320 Pixels/TFT-H035A3HVIST4C50 TFT

Параметры продукта


Размеры (mm) - 54.76x83.58x2.5
Размер окна Viewport - 3,5"
Применение продукта - промышленное инструментирование
Секретный номер метода соединения - FPC-50PIN

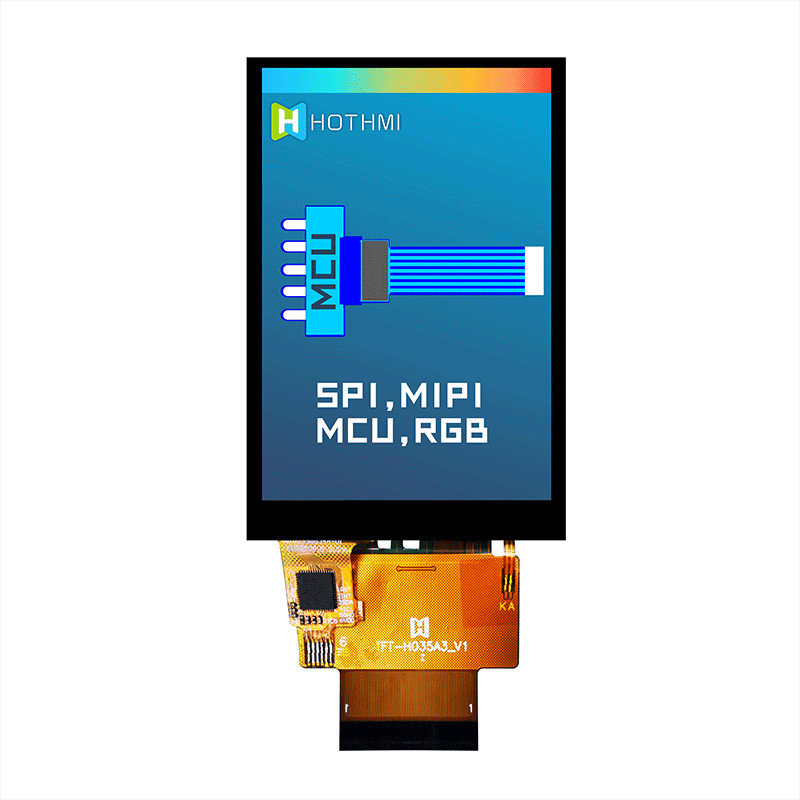

Интерфейс - MCU/SPI/RGB/MIPI

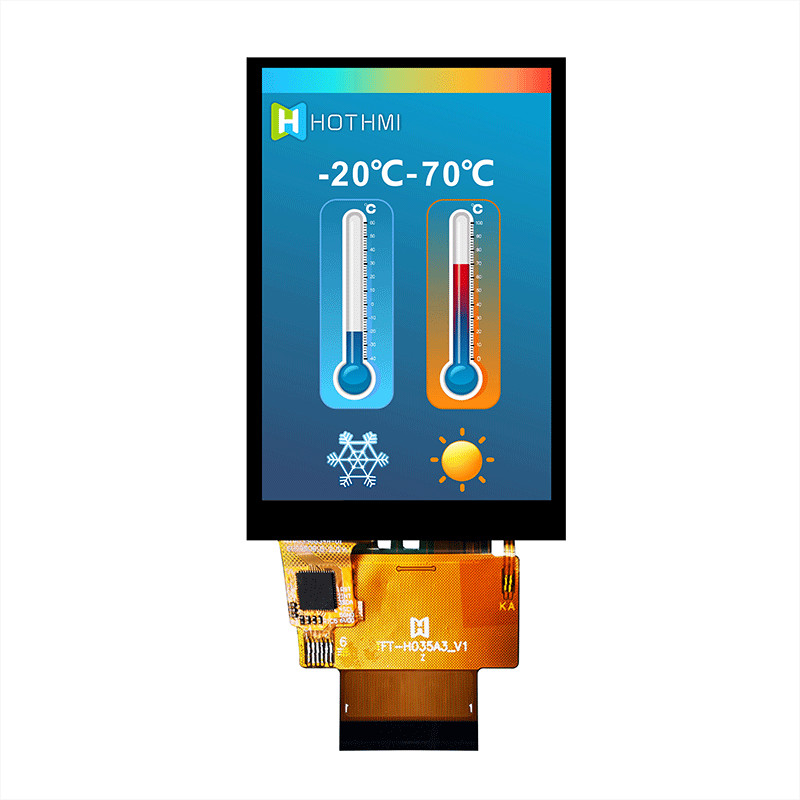

Работая температура - (- 20~70℃)
Подача напряжения - 3.3v
Модель обломока водителя - ST7796S

Общая особенность:

Деталь

Стандартное значение

Блок

Размер дисплея

 3,5" -

Количество пикселов

 320 (h) x3 (RGB) *480 (v) -

Активная область

 48,96 (H) * 73,44 (V) mm

Размер плана

 54.76H) * 83,58 (V) * 3,95 (D) mm

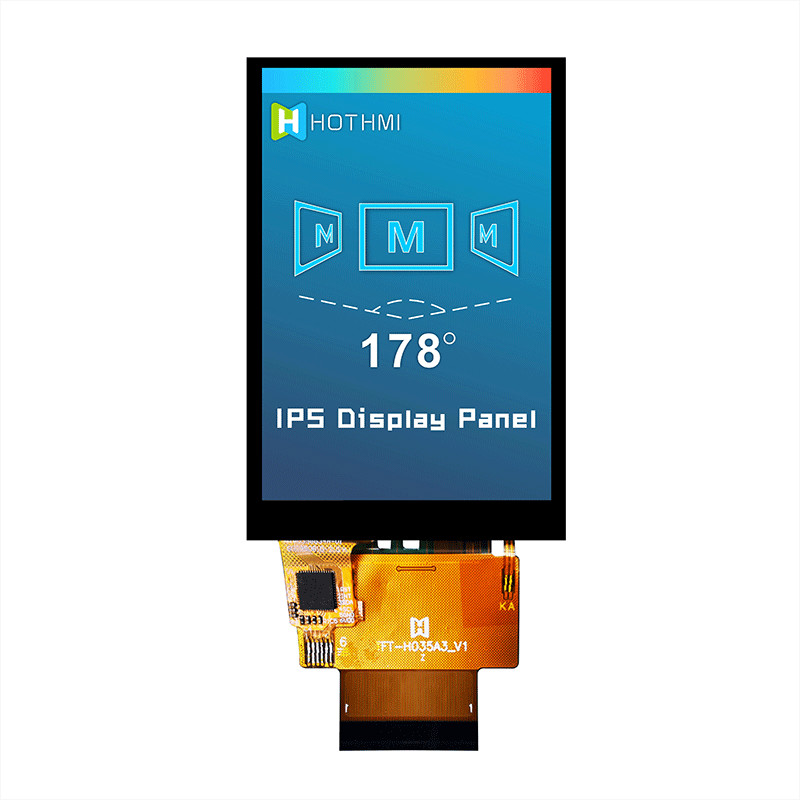

Осматривая направление

ПОЛНЫЙ час

 -

Интерфейс TFT

 Совместимый интерфейс, определенный IM [0-2] -

Водитель IC TFT

 ST7796S -

Условие водителя TFT

 VCI=2.8V, IOVCC=1.8V (тип) V

Осветите контржурным светом

 Белое LED/6 PCS/Series -

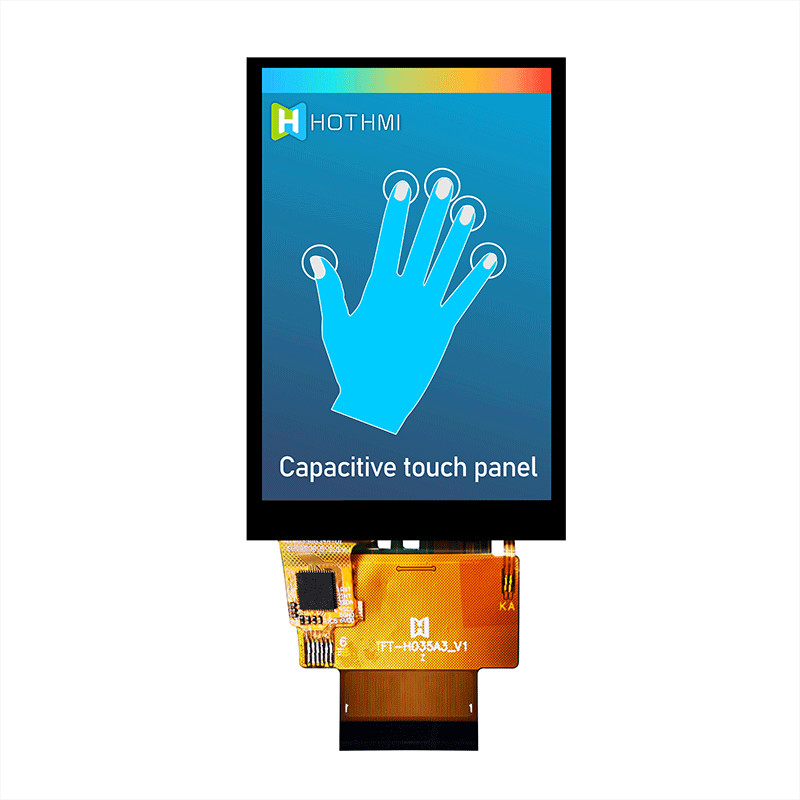

Сенсорная панель

Whit CTP

 -

Водитель IC CTP

 GT911 -

Условие водителя CTP

 VDD=3.3V (тип) V

Температура деятельности

 -20 | 70 ℃

Температура хранения

 -30 | 80 ℃

Описание Pin

Pin НЕТ.

Символ

Описание
1 LEDA Анод СИД
2 LEDK Катод СИД
1 LED_A Анод СИД
2 LED_K Катод СИД
3 GND Земля
4 MIPI_DN

* сигнал данным по низшего напряжения дифференциальный

* выйдите штырь для открытия когда не в пользе.
5 MIPI_DP
6 GND Земля
7 MIPI_CN

* сигнал дифференциальных часов низшего напряжения

* выйдите штырь для открытия когда не в пользе.
8 MIPI_CP
9 GND Земля
10~12 IM [0~2] Режим интерфейса MCU отборный
13 ВОЗВРАТ TFT переустановило Pin.Signal активные низкие.
14 VSD

* вертикальный синхронизируя входной сигнал для интерфейса RGB.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
15 HSD

* горизонтальный синхронизируя входной сигнал для интерфейса RGB.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
16 PCLK

* сигнал часов точки для интерфейса RGB.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
17 ВЕРТЕП

* данные разрешающий сигнал для интерфейса RGB.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
18~35 DB [17~0] Данные Bus.If не использованный, пожалуйста починка это штырь на GND.
36 SPI_SDO

* штырь выхода интерфейса SPI. Если не использованный, позвольте этому штырю открытому.

* данные outputted на падая крае.

37

SPI_SDI

* штырь вход-выхода интерфейса SPI.

* данные заперты на задвижку на поднимая крае.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
38 RDX

* чтение позволяет в 8080 MCU параллельных ЕСЛИ. Низко-активный.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.

39

 WRX SPI_SCL

* Write позволить в параллельном интерфейсе MCU

* в режиме SPI, этот штырь использован как SCL.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
40 DCX

* штырь выбора данным по/команде дисплея параллельно ЕСЛИ.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
41 CSX/SPI_CS

* штырь входного сигнала обломока отборный («низкий уровень» позволяет).

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.

42

TE

* использован срывая сигнал влияния синхронизировать MCU для того чтобы обрамить сочинительство памяти.

* если не использованный, пожалуйста позвольте этому штырю открытому.
43 VCI Сила цифров
44 GND Земля
45 NC/CTP_VDD

* входной сигнал электропитания для CTP.

* если не использованный, пожалуйста позвольте этому

штырь

открытый.

46

 RTP-XR CTP-SCL

* сигнал часов CTP серийный.

* сигнал управления RTP XR

* если не использованный, пожалуйста позвольте этому штырю открытому.

47

 RTP-YD CTP-SDA

* входной сигнал ввода данных CTP серийный.

* сигнал управления RTP YD

* если не использованный, пожалуйста позвольте этому штырю открытому.

48

 RTP-XL CTP-INT

* прерывание CTP_External к хозяину.

* сигнал управления RTP XL

* если не использованный, пожалуйста позвольте этому штырю открытому.

49

 RTP-YU CTP-RES

* Pin возврата CTP.

* сигнал управления RTP YU

* если не использованный, пожалуйста позвольте этому

штырь

открытый.
50 GND Земля
