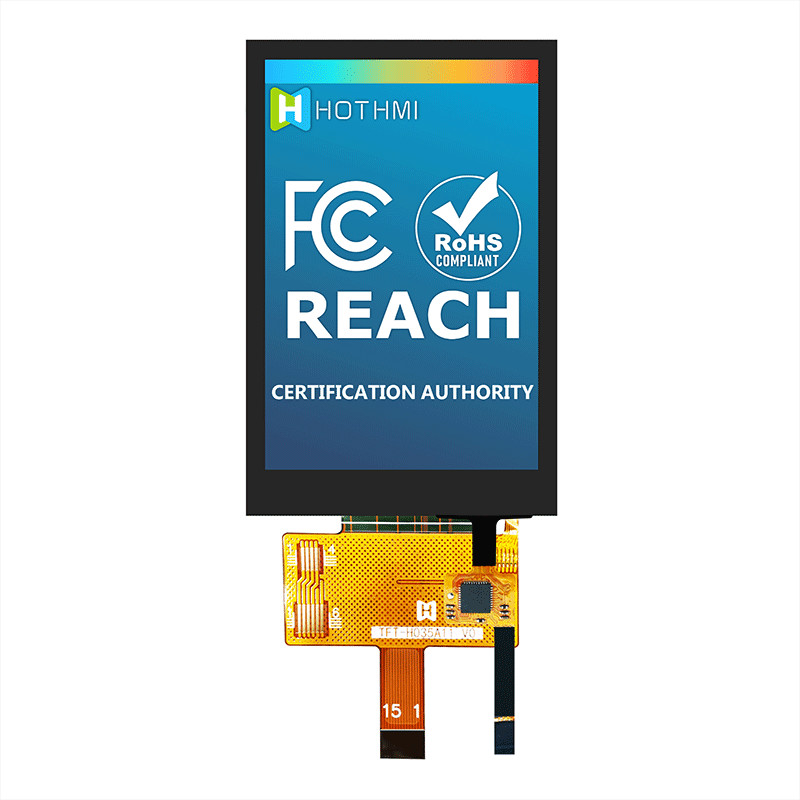

3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD
3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD
3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD
3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD
3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD
3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD
3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD
3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD
Спецификации
Номер модели :
TFT-H035A11HVTST4C15
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Тип продукта :
Вертикальный TFT-экран

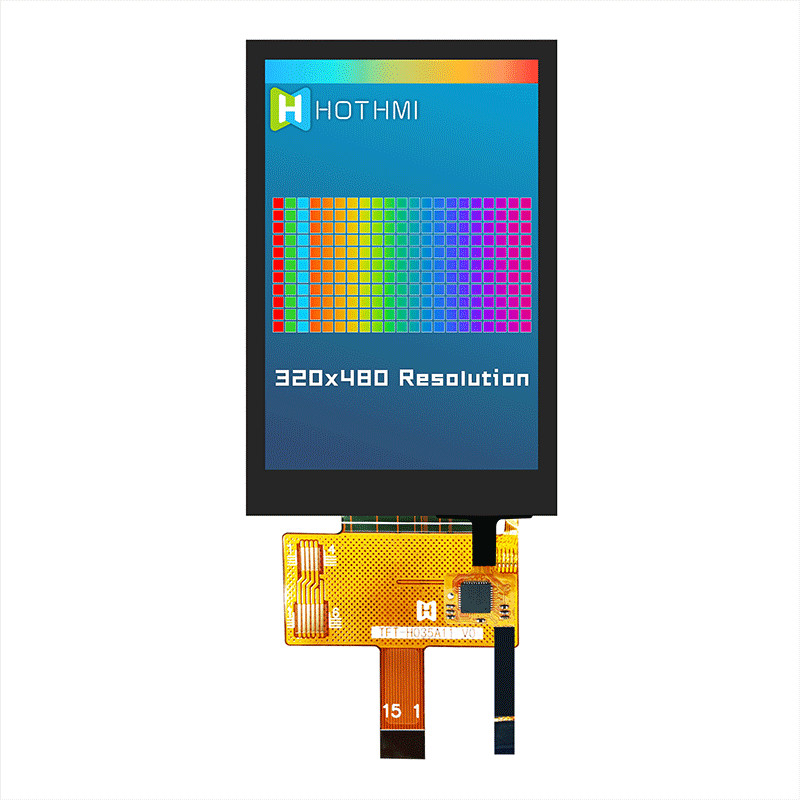

Содержание дисплея :
точки 320x480
Модель обломока водителя :
ST7796, FT6336G

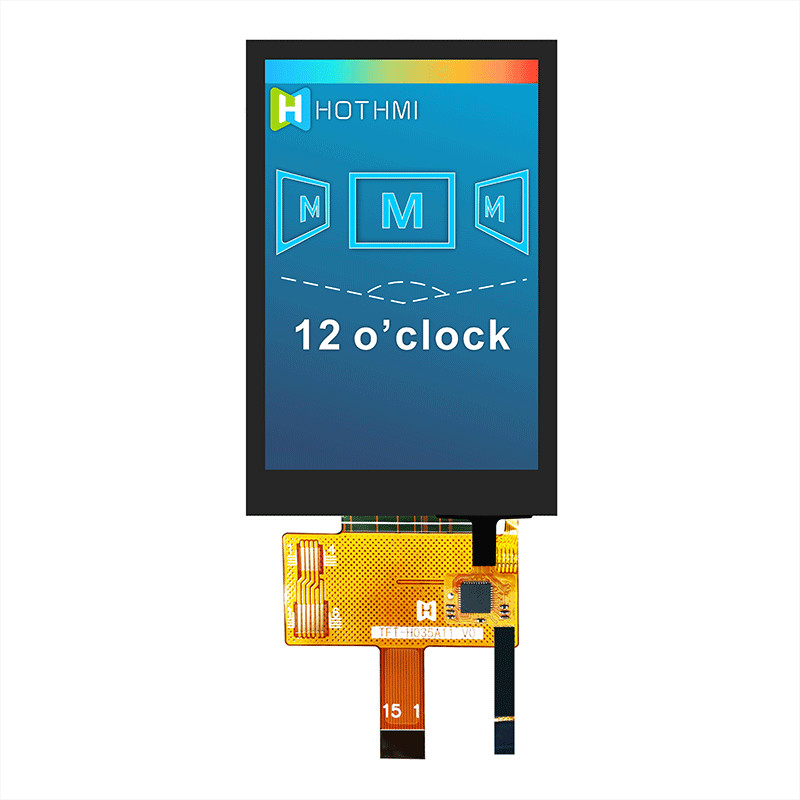

Угол наблюдения :
угол наблюдения 12H

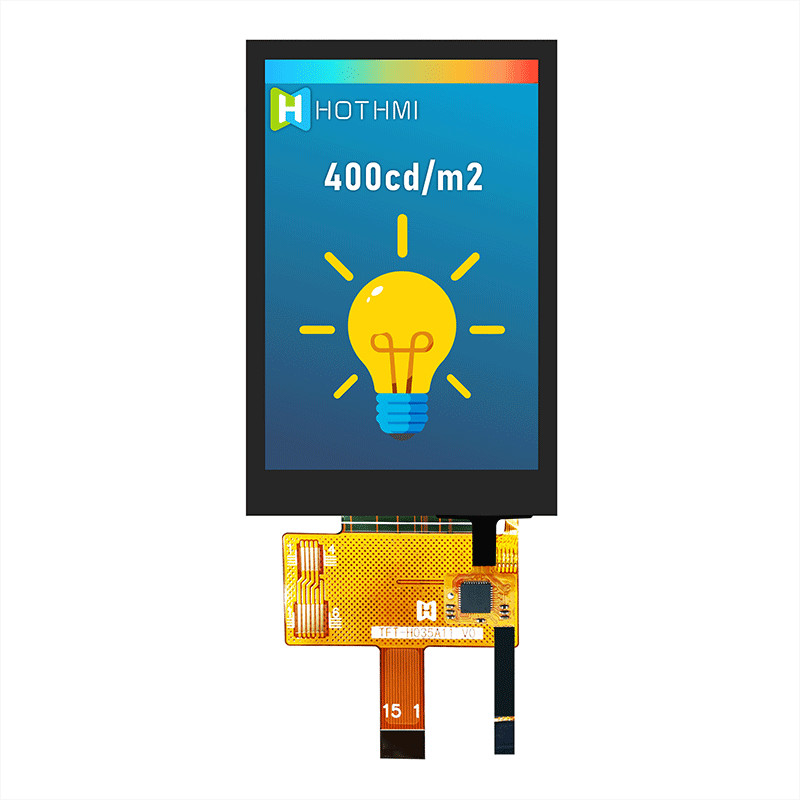

Осветите яркость контржурным светом :
400cd/m2

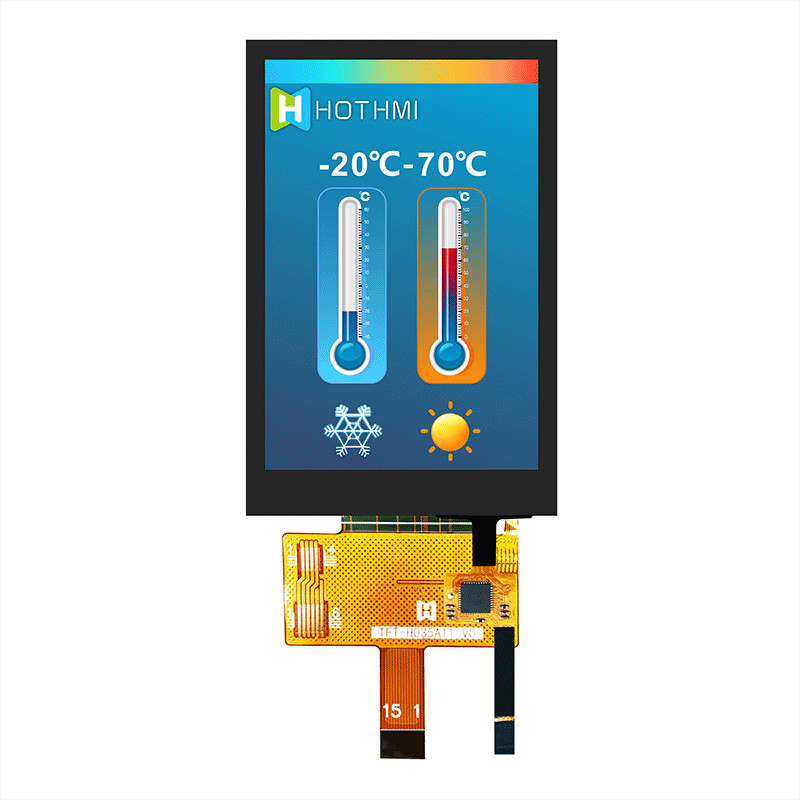

Рабочая температура :
-20~70℃
Описание

3,5 дюйма 320X480 TFT LCD SPI ST7796 емкостное Touchscreen/TFT-H035A11HVTST4C15


Размеры (mm) - 54,66 x 83,0 x 3,80
Размер окна Viewshed - 3,5 дюйма

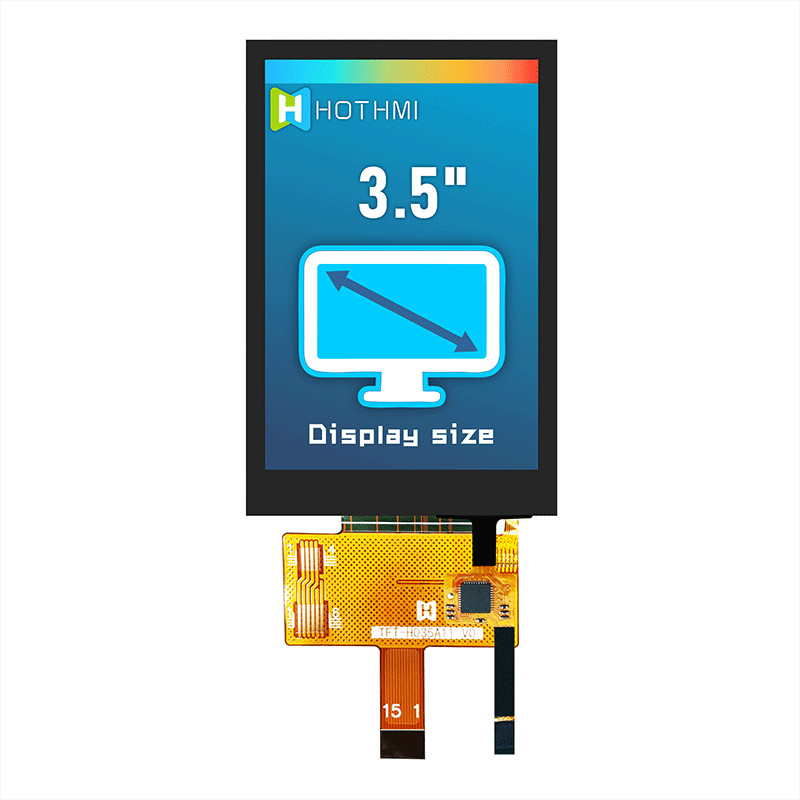

Размер дисплея - 3,5 дюйма
Эффективные размеры (mm) - 48,96 x 73,44
Применение продукта - на открытом воздухе инструментирование
Секретный номер метода соединения - 15PIN
Метод интерфейса - интерфейс SPI

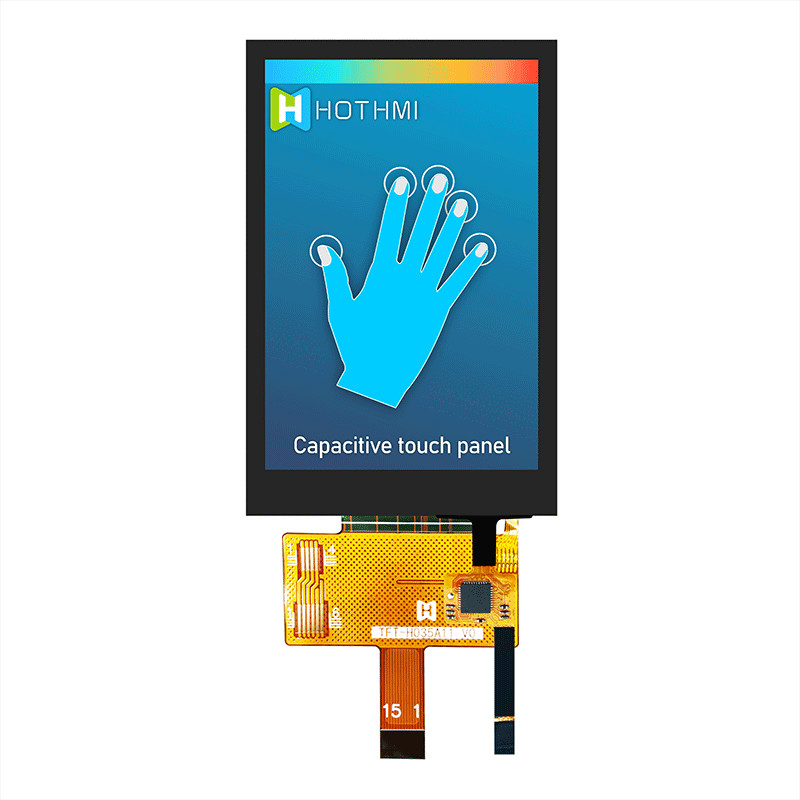

Особенные инструкции - FT6336G с обломоком касания CTP емкостным
Подача напряжения - 3.3V

Общая особенность

Деталь

Стандартное значение

Блок

Размер дисплея

 3,5

Дюйм

Количество пикселов

 320 (H) *3 (RGB) * 480 (V)

точки

Активная область

 48,96 (H) * 73,44 (V)

mm

Размер плана

55,40 (H) * 85,16 (V) * 4,05 (D) (V0-2)

mm

Осматривая направление

12 часа (U60/D60/L70/R70)

 -

Интерфейс

Последовательный интерфейс 3-Line или 4-Line SPI

 -

Водитель IC

 ST7796 -

Условие водителя

 IOVCC=1.8V, VCI=2.8V или 3.3V (тип)

V

Осветите контржурным светом

Белые пути сериала 6 LED/6 PCS/1 PCS параллельные

 -

Сенсорная панель

Без TP

С RTP

С CTP

 -

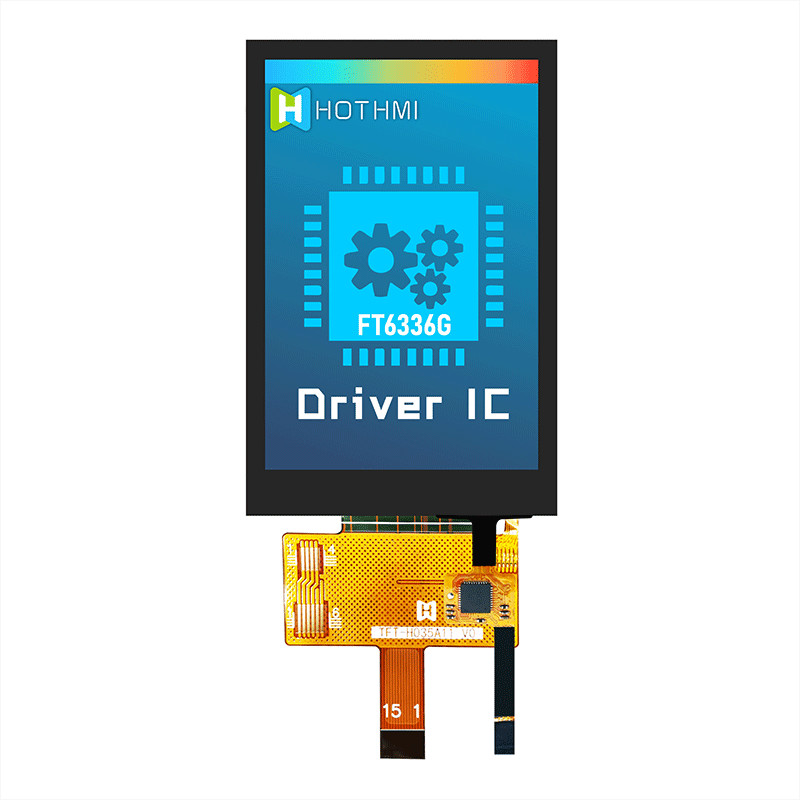

Водитель IC CTP

 FT6336G (V0-2) -

Условие водителя CTP

 VDD=3.3V

V

Деятельность TFT НА

 -20 | +70

℃

Хранение TFT НА

 -30 | +80

℃

Описание Pin

Pin НЕТ.

Символ

Описание
1 LEDK

Катод СИД
2 LEDA

Анод СИД
3 GND

Земля электропитания
4 SPI

выбор интерфейса 3-провода и 4 провода SPI
5 RESX

Сигнал возврата. Сигнал активные низкие

6

SPI-SDA

- Штыри вход-выхода данным по последовательного интерфейса.

- Данные заперты на задвижку на поднимая крае сигнала SCL.
7 SPI-SCL

Часы последовательного интерфейса
8 SPI-D/CX

Штырь выбора данным по/команде последовательного интерфейса
9 SPI-CSX

Штырь выбора обломока. Низкий уровень позволяет.
10 VCI

Электропитание
11 CTP-VDD

Электропитание CTP
12 CTP-SCL

Сигнал часов CTP I2C
13 CTP-SDA

Сигналы данным по CTP I2C
14 CTP-INT

Сигнал прерывания CTP
15 CTP-RES

CTP переустановил штырь

Ключевое слово поиска: tft 3,5, tft 3,5", 3,5 tft lcd, 3,5" tft lcd, tft lcd 3,5 дюймов, tft lcd 3,5, дисплей 3,5 tft, 3,5" дисплей tft, дисплей tft 3,5 дюймов, дисплей 3,5 tft, дисплей 3,5" tft

3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD

3,5 монитор сенсорной панели SPI ST7796 Pcap модуля дюйма 320X480 TFT LCD

TFT-H035A11.pdf
