Спецификации
Номер модели :
TFT-H028A1QVIST6N40
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Описание

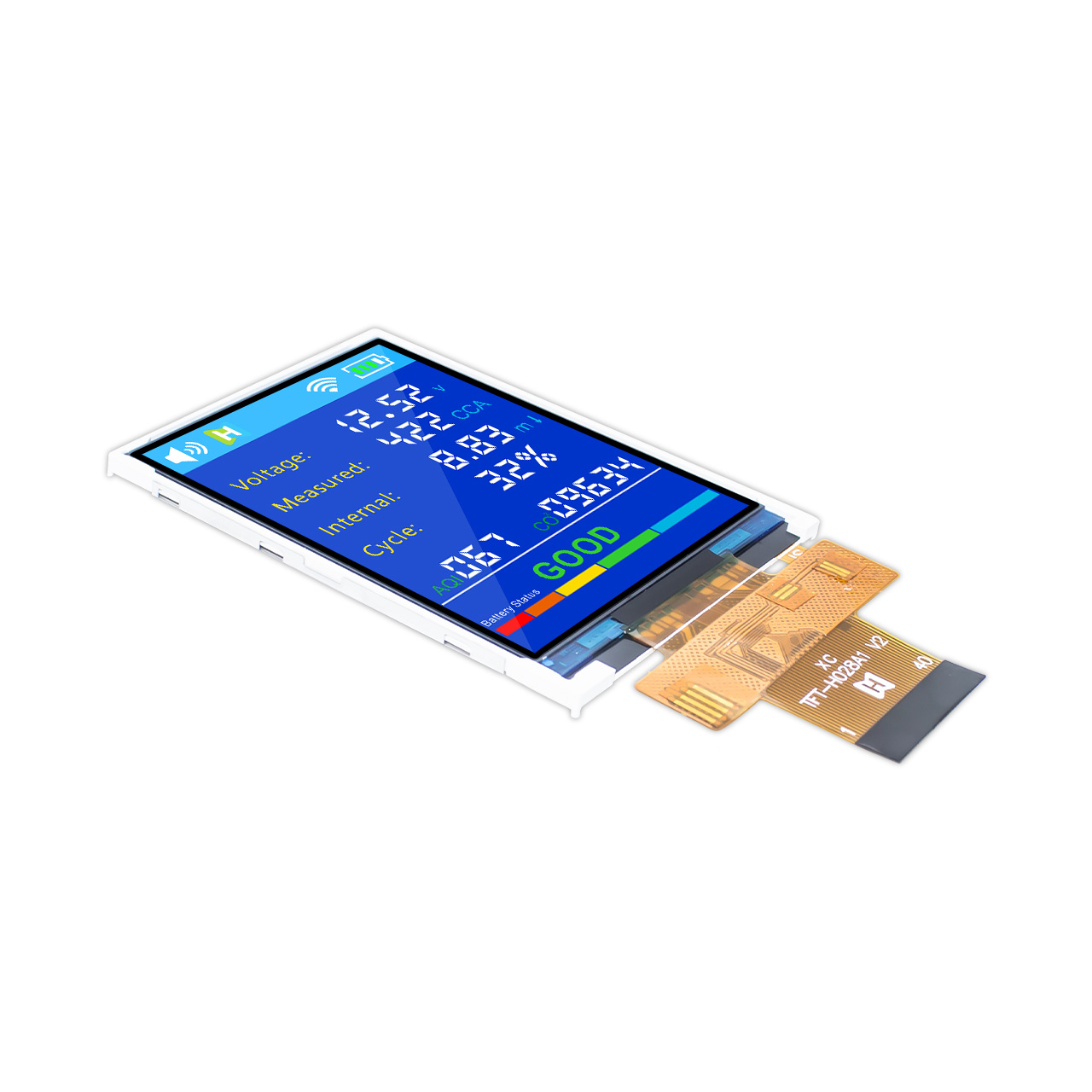

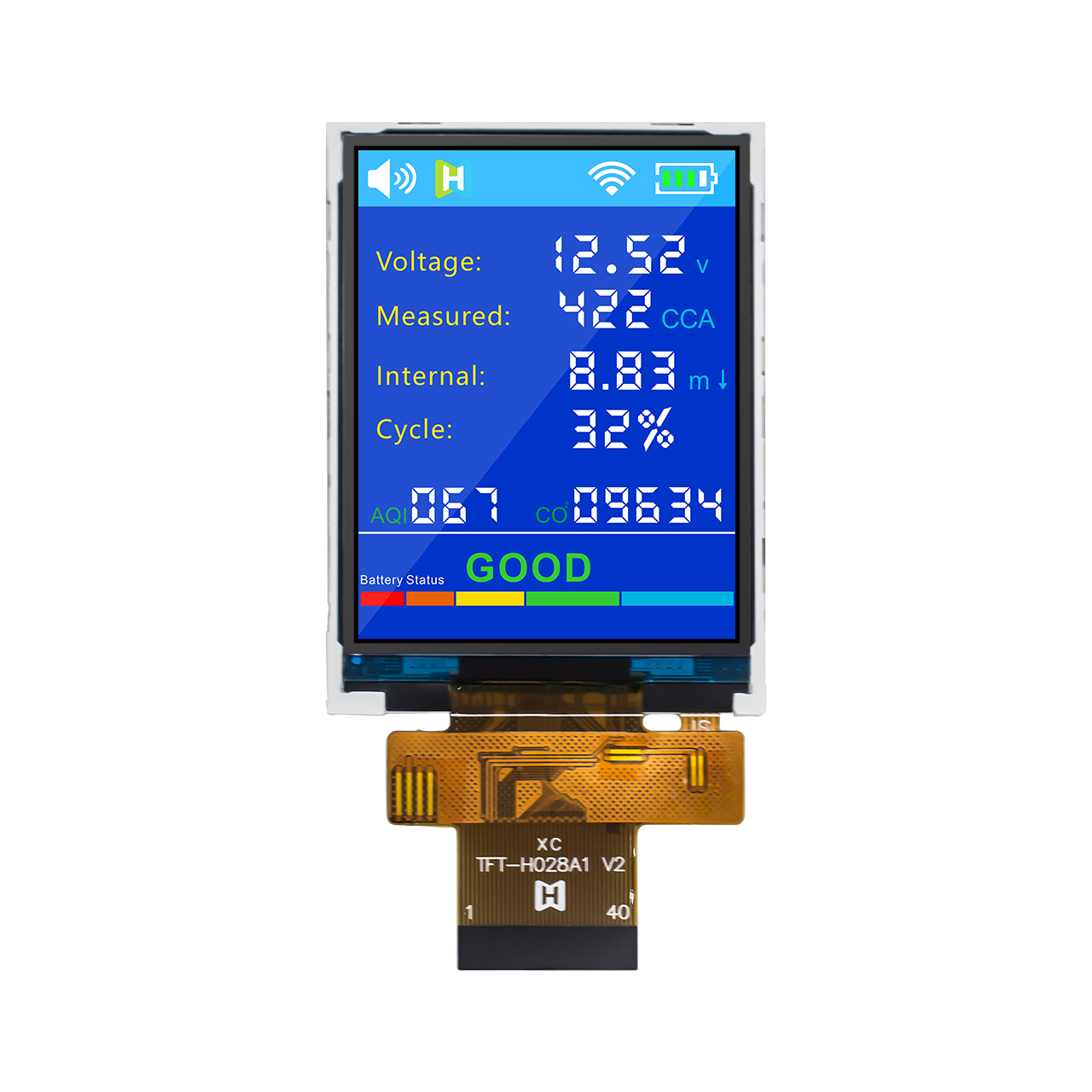

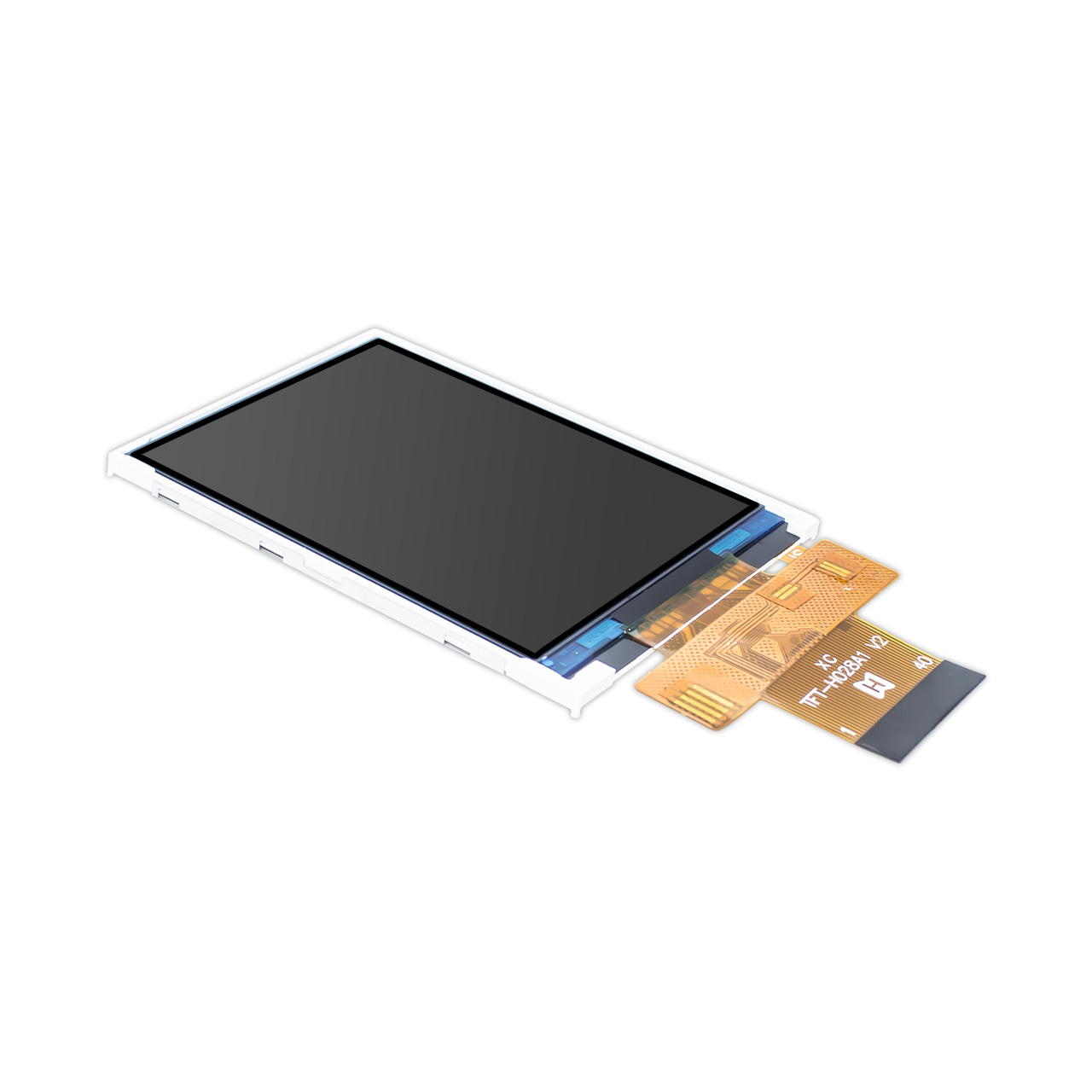

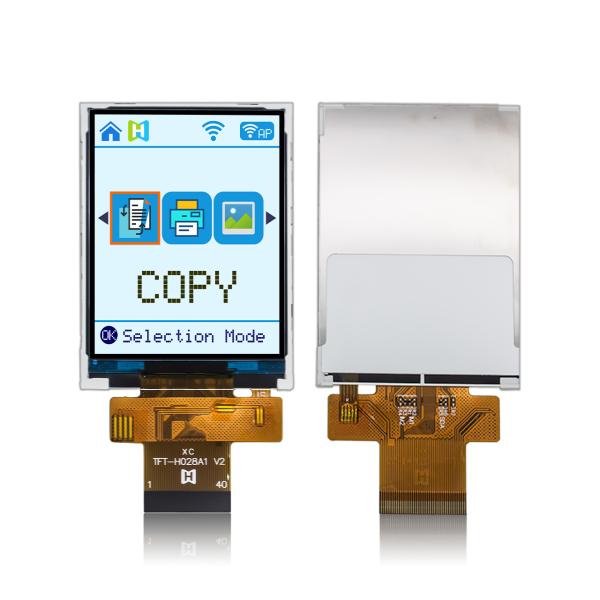

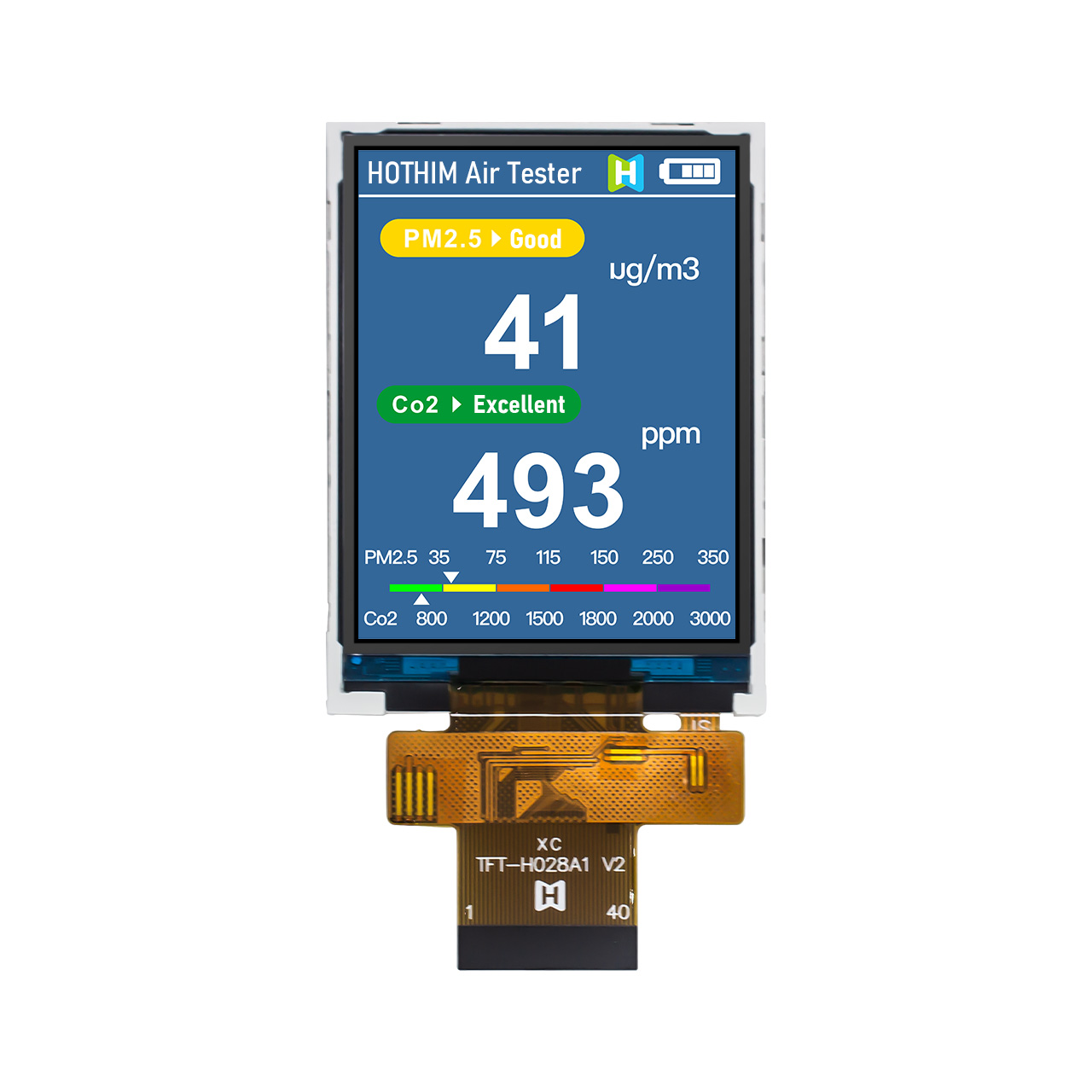

2,8" солнечный свет читаемое 240x320 TFT LCD Display/240x320 Dots/TFT-H028A1QVIST6N40

Параметры продукта


Размер дисплея - 2,8"
Перспектива - полная перспектива
Осветите яркость контржурным светом - 600cd/m2
Секретный номер метода соединения - 40PIN
Интерфейс - MCU+SPI
Особенные инструкции - порт MCU 8/16 параллельный, порт SPI 3L/4L серийный
Работая температура - (- 20~70℃)
Подача напряжения - 2.8V
Модель обломока водителя - ST7789V

Общая особенность:

Деталь

Стандартное значение

Блок

Размер дисплея

 2,8" -

Количество пикселов

 240 (h) x3 (RGB) x320 (v) -

Активная область

 43,20 (h) x 57,60 (v) mm

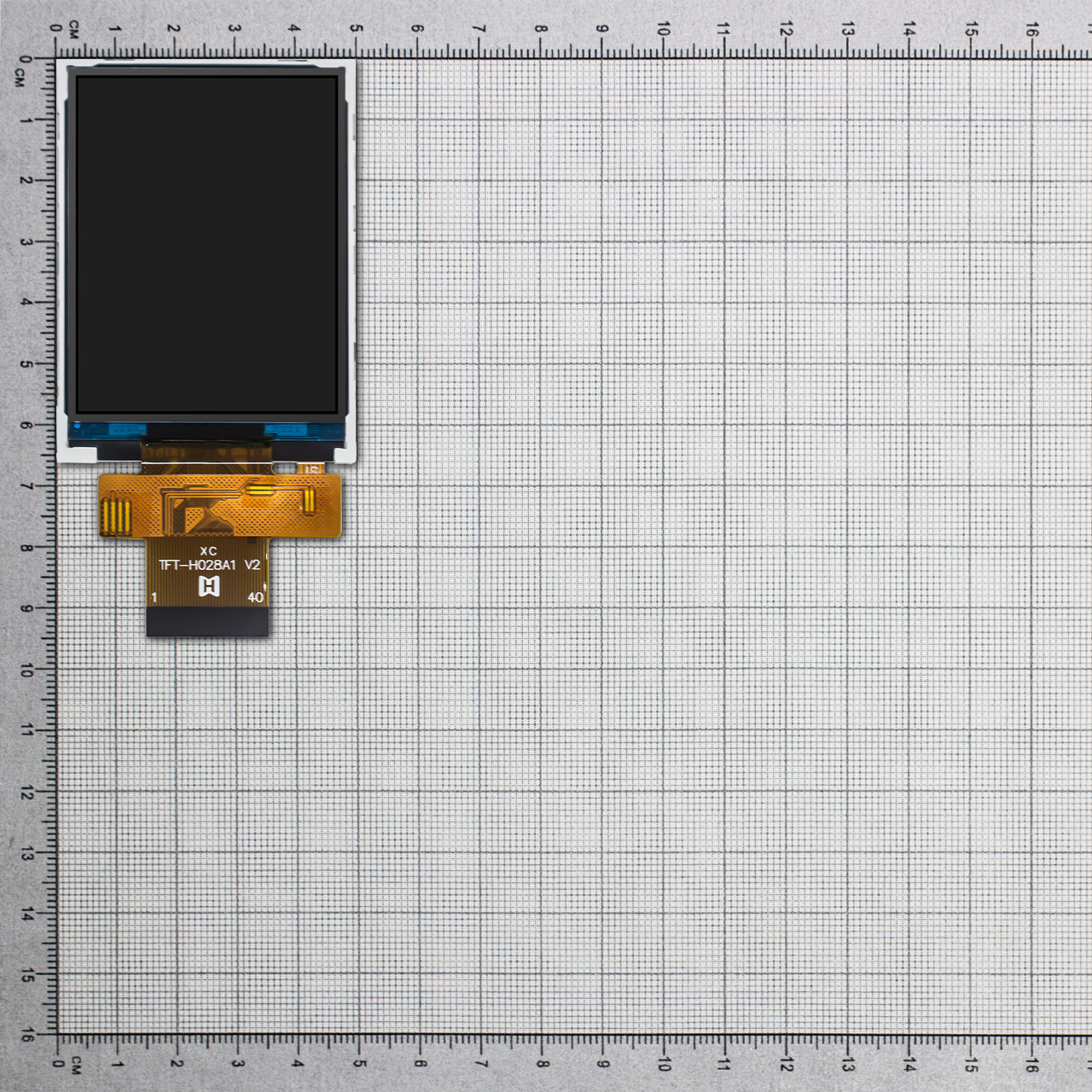

Размер плана

 50,00 (h) x 69,20 (v) x 2,30 (d) mm

Осматривая направление

Полный час

 -

Интерфейс TFT

 Бит MCU 8/16/SPI 3L/SPI 4L -

Водитель IC TFT

 ST7789V2 -

Условие водителя TFT

 VCI=2.8V, IOVCC=1.8V (тип) V

Осветите контржурным светом

 Белое СИД -

Сенсорная панель

Сенсорная панель Whitout

 -

Водитель IC CTP

 - - - -

Условие водителя CTP

 VDD=3.3V (тип) V

Температура деятельности

 -30 | 70 ℃

Температура хранения

 -40 | 85 ℃

Характер продукции


Характер продукции TFT-H028A1QVIST6N40 2,8 модуль полно-цвета TFT LCD дюйма с разрешением пикселов 240x320 и коэффициентом сжатия 2: 3. Модуль TFT принимает водителя IC ST7789V и поддерживает интерфейс MCU. Модуль TFT с панелью IPS имеет преимущество широкого угла наблюдения (выведенного 80 градусов/справедливо 80 градусов degrees/up 80/вниз с 80 градусов), типичный фактор контрастности 800:1, и яркость модуля до 600 nits (типичное значение). Работая диапазон температур модуля -20℃~+70℃, и диапазон температур хранения -30℃~+80℃.

Описание Pin

Pin НЕТ.

Символ

Описание
1 GND Земля
2 NC/RTP_YD Сопротивляющийся штырь функции TP. Если не использованный, позвольте этому штырю открытому.
3 NC/RTP_XR Сопротивляющийся штырь функции TP. Если не использованный, позвольте этому штырю открытому.
4 NC/RTP_YU Сопротивляющийся штырь функции TP. Если не использованный, позвольте этому штырю открытому.
5 NC/RTP_XL Сопротивляющийся штырь функции TP. Если не использованный, позвольте этому штырю открытому.
6 NC/SDO Штырь выхода интерфейса SPI. Если не использованный, позвольте этому штырю открытому.
7 VCI Сила цифров
8 IOVCC Сила I/O
9 NC/SDI Штырь входного сигнала интерфейса SPI. Если не использованный, позвольте этому штырю открытому.
10 CS Штырь выбора обломока
11 RS Штырь выбора данным по/команде дисплея
12 WR

* Write позволить в параллельном интерфейсе MCU.

* штырь выбора данным по/команде дисплея в 4 линии сериал
13 RD Прочитанный позвольте в параллельном интерфейсе 8080 MCU.
14~29 DB [0~15] Шина данных
30 RESX TFT переустановило Pin.
31 IM0 IM0=GND: шестнадцатиразрядное i80; IM0=IOVCC: 8-разрядное i80
32 NC Открытый Pin
33 GND Земля
34~37 LEDK Катод СИД
38 LEDA Анод СИД
39 GND Земля
40 NC Открытый Pin

2,82,82,82,82,82,82,8

TFT-H028A1QVIST6N40.pdf
