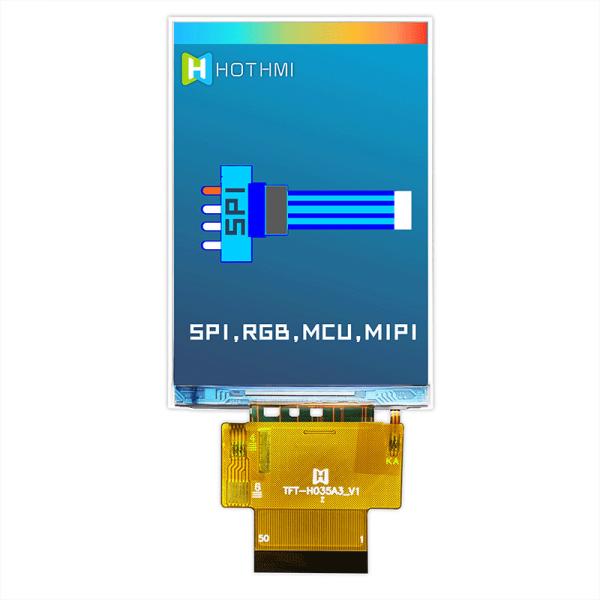

Универсальное 3,5 солнечный свет дисплея TFT LCD читаемый с совместимым интерфейсом TFT-H035A3HVIST5N50
Универсальное 3,5 солнечный свет дисплея TFT LCD читаемый с совместимым интерфейсом TFT-H035A3HVIST5N50
Универсальное 3,5 солнечный свет дисплея TFT LCD читаемый с совместимым интерфейсом TFT-H035A3HVIST5N50
Универсальное 3,5 солнечный свет дисплея TFT LCD читаемый с совместимым интерфейсом TFT-H035A3HVIST5N50
Универсальное 3,5 солнечный свет дисплея TFT LCD читаемый с совместимым интерфейсом TFT-H035A3HVIST5N50
Универсальное 3,5 солнечный свет дисплея TFT LCD читаемый с совместимым интерфейсом TFT-H035A3HVIST5N50
Универсальное 3,5 солнечный свет дисплея TFT LCD читаемый с совместимым интерфейсом TFT-H035A3HVIST5N50
Универсальное 3,5 солнечный свет дисплея TFT LCD читаемый с совместимым интерфейсом TFT-H035A3HVIST5N50
Спецификации
Номер модели :
TFT-H035A3HVIST5N50
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Описание

3,5" интерфейс TFT солнечного света читаемый совместимый отсутствие касания Screen/TFT-H035A3HVIST5N50

Параметры продукта

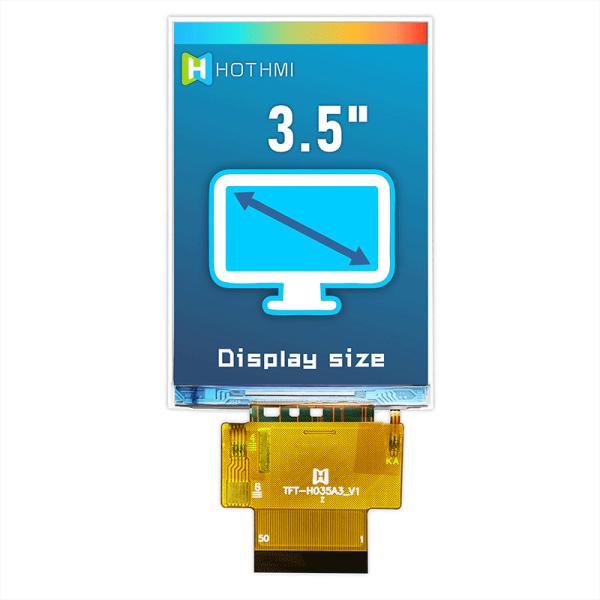

Размер дисплея - 3,5"

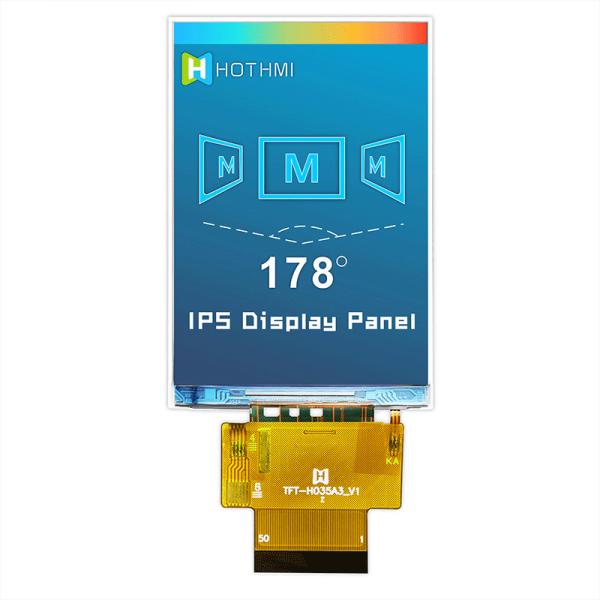

Перспектива - полная перспектива

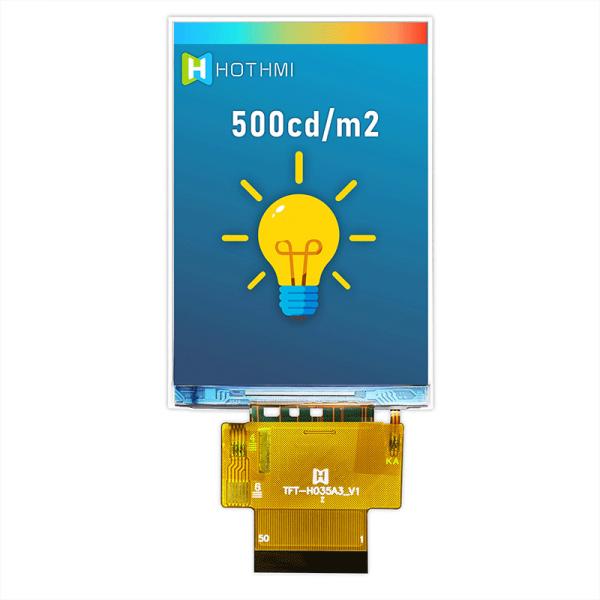

Осветите яркость контржурным светом - 500cd/m2
Секретный номер метода соединения - FPC-50PIN
Интерфейс - MCU/SPI/RGB/MIPI

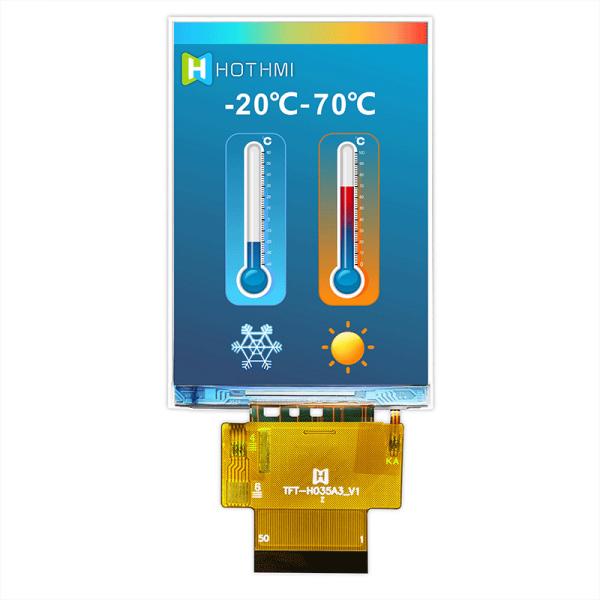

Работая температура - (- 20~70℃)
Подача напряжения - 3.3v

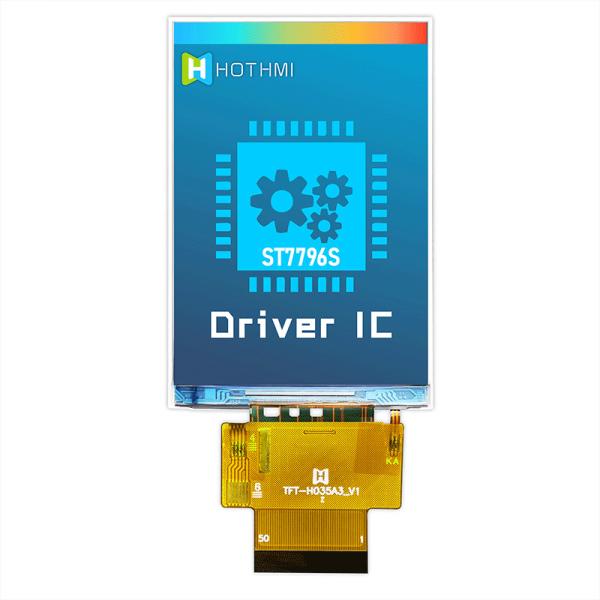

Модель обломока водителя - ST7796S

Общая особенность:

Деталь Стандартное значение Блок
Размер дисплея 3,5" --

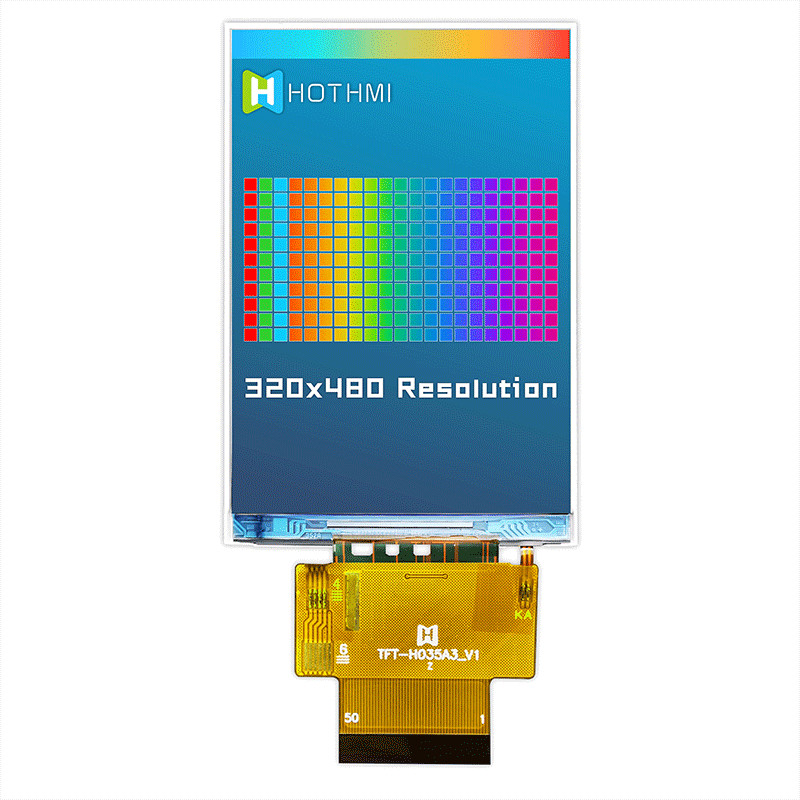

Количество пикселов 320 (h) x3 (RGB) *480 (v) --
Активная область 48,96 (H) *73.44 (V) mm
Размер плана LCM 54,76 (H) ×83.58× 2,50 (V) mm
Осматривая направление Полный час -
Интерфейс LCM SPI, RGB, MCU, MIPI, свободное для выбора -
Водитель IC LCM ST7796S -
Напряжение тока водителя LCM VCI=2.8V V
Осветите контржурным светом Белое СИД -
Сенсорная панель Без сенсорной панели -
Водитель IC CTP - - - -
Напряжение тока водителя CTP VDD=2.8V V
Напряжение тока I/O цифров CTP - - - V
Температура деятельности -20~70 ℃
Температура хранения -30~80 ℃

Описание Pin

Pin НЕТ. Символ Описание
1 LED_A Анод СИД
2 LED_K Катод СИД
3 GND Земля
4 MIPI_DN

* положительная полярность сигнала данным по низшего напряжения дифференциального

* выйдите штырь для открытия когда не в пользе.
5 MIPI_DP

* отрицательная полярность сигнала данным по низшего напряжения дифференциального

* выйдите штырь для открытия когда не в пользе.
6 GND Земля

7

MIPI_CN

* отрицательная полярность сигнала дифференциальных часов низшего напряжения

* выйдите штырь для открытия когда не в пользе.

8

MIPI_CP

* положительная полярность сигнала дифференциальных часов низшего напряжения

* выйдите штырь для открытия когда не в пользе.
9 GND Земля
10-12 IM0-IM2 Режим интерфейса MCU отборный
13 ВОЗВРАТ LCM переустановило Pin.
14 VSD

* вертикальный синхронизируя входной сигнал для интерфейса RGB.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
15 HSD

* горизонтальный синхронизируя входной сигнал для интерфейса RGB.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
16 PCLK

* сигнал часов точки для интерфейса RGB.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
17 ВЕРТЕП

* данные разрешающий сигнал для интерфейса RGB.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
18-35 DB17-DB0 Данные Bus.If не использованный, пожалуйста починка это штырь на GND.

36

SPI_SDO

* штырь выхода интерфейса SPI. Если не использованный, позвольте этому штырю открытому.

* данные outputted на падая крае сигнала SCL.

37

SPI_SDI

* штырь вход-выхода интерфейса SPI.

* данные заперты на задвижку на поднимая крае сигнала SCL

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.

38

RDX

* чтение позволяет в 8080 MCU параллельных ЕСЛИ. Низко-активный.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.

39

WRX/SPI_SCL

* Write позволить в параллельном интерфейсе MCU

* в режиме SPI, этот штырь использован как SCL.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
40 DCX

* штырь выбора данным по/команде дисплея параллельно ЕСЛИ.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
41 CSX/SPI_CS

* штырь входного сигнала обломока отборный («низкий уровень» позволяет).

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.

42

TE

* использован срывая сигнал влияния синхронизировать MCU для того чтобы обрамить сочинительство памяти.

* если не использованный, пожалуйста позвольте этому штырю открытому.
43 VCI Сетноая-аналогов сила
44 GND Земля
45 NC/CTP_VDD

* электропитание

* если не использованный,

 входной сигнал для CTP. пожалуйста позвольте этому

штырь

открытый.
46 NC/CTP-SCL

* сигнал часов CTP серийный.

* если не использованный, пожалуйста позвольте этому штырю открытому.
47 NC/CTP-SDA

* входной сигнал ввода данных CTP серийный.

* если не использованный, пожалуйста позвольте этому штырю открытому.
48 NC/CTP-INT

* прерывание CTP_External к хозяину.

* если не использованный, пожалуйста позвольте этому штырю открытому.
49 NC/CTP-RES

* Pin возврата CTP.

* если не использованный, пожалуйста

позвольте

это

штырь

открытый.
50 GND Земля

Ключевое слово поиска: tft 3,5, tft 3,5", 3,5 tft lcd, 3,5" tft lcd, tft lcd 3,5 дюймов, tft lcd 3,5, дисплей 3,5 tft, 3,5" дисплей tft, дисплей tft 3,5 дюймов, дисплей 3,5 tft, дисплей 3,5" tft

Универсальное 3,5Универсальное 3,5Универсальное 3,5Универсальное 3,5Универсальное 3,5Универсальное 3,5Универсальное 3,5Универсальное 3,5Универсальное 3,5

Универсальное 3,5

TFT-H035A3HVIST5N50.pdf
