Мощный высоковольтный AC вакуумный выключатель с интеллектуальным контроллером с наружным выключателем


Описание продукта:

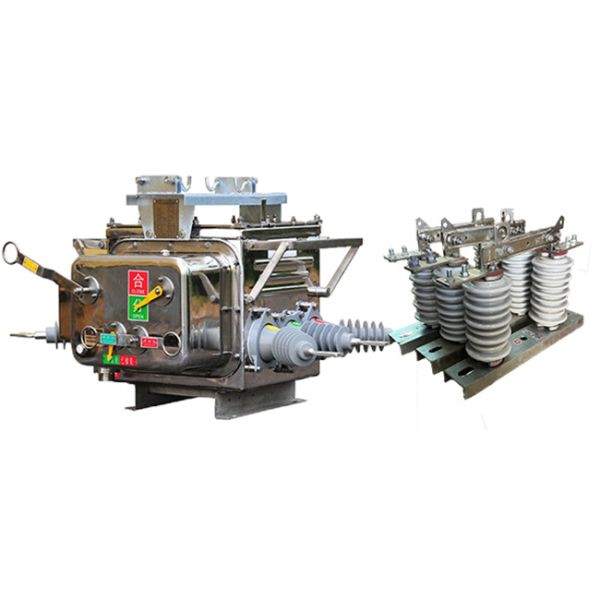

Высоковольтный вакуумный выключатель ZW20-12 ((F) является новым продуктом, который объединяет несколько функций в одно интеллектуальное устройство.выключатель вакуумной нагрузки, перекрыватель и секционизатор, предлагающий универсальность и эффективность в различных приложениях.

Основные компоненты переключателя ограничения нагрузки включают вакуумный прерыватель, контроллер CH-40 и внешний трансформатор напряжения.В то время как контроллер CH-40 обеспечивает продвинутую защиту, управления и коммуникационных функций. внешний трансформатор напряжения, который является дополнительным для линий автоматизации распределения кольцевых сетей,может использоваться для двусторонних PT (потенциальных трансформаторов) соединений.

Этот продукт широко используется в городских и сельских электрических сетях 10 кВ и 13 кВ. Он служит выключателем отключения, контактным выключателем,и автоматическое устройство переключения для развертывания нагрузки на линию в кольцевых сетяхКроме того, он может функционировать как переключатель границы (обычно известный как сторожевой) в ветвях электроснабжения, а также как переключатель и секционизатор в воздушных распределительных сетях.

Boundary Load Switch предлагает возможности дистанционного управления, обеспечивающие эффективное наблюдение и управление.облегчение бесперебойной интеграции в системы автоматизации распределения.

Устройство использует надежные механизмы обнаружения и оценки, в том числе способность обнаруживать нулевой ток последовательности уровня mA и токи короткого замыкания между фазами.Это позволяет автоматически устранять однофазные сбои заземления и фазовые сбои короткого замыкания, улучшая возможности системы управления неисправностями.

Основной выключатель высоковольтного вакуумного выключателя использует технологию вакуумной дуги, в то время как изоляционная система включает в себя изоляцию смешанных газов SF6 и N2.Продукт имеет газовую уплотнительВнутреннее отделение заполнено смешанным газом SF6 и N2,который предотвращает утечку и гарантирует, что внешняя среда не влияет на производительность устройства.

Механизм работы пружины вакуумного выключателя высокого напряжения разработан с учетом миниатюризации и оптимизации производительности.что приводит к более высокой надежности действия по сравнению с традиционными механизмами пружиныЭто улучшение конструкции повышает общую операционную эффективность и срок службы устройства.

GW9-10 - электрический выключатель, используемый для отключения цепи от источника питания.Он обычно используется в высоковольтных системах передачи и распределения электроэнергии, чтобы персонал технического обслуживания мог безопасно работать на оборудовании без риска поражения током.

Высоковольтный электрический разъединитель имеет лезвие или контакт, который может быть открыт или закрыт путем вращения полюса, который включает или выключает схему.Полюс обычно имеет непроводимый материал для изоляции оператора от высокого напряжения.

Наружные разъединители имеют различные конструкции и размеры, в зависимости от напряжения и тока схемы, которую они предназначены для управления.Они часто устанавливаются на столбе или конструкции и обычно используются вместе с другими средствами защиты, такие как выключатели и предохранители, для обеспечения безопасности и надежности электрической системы.


Двойной эффект от использования, когда изоляторный переключатель серии GW9-10 может использоваться с вакуумными выключателями.

Характеристики контроллера:

1. С 485 / 232 коммуникационный интерфейс, или через оптическое волокно, беспроводный дистанционный мониторинг; Ускорение функции после перекрытия: когда переключатель тяжелый

2В случае постоянного отказа автоматическое ускорение;

3. Удаленное управление / ручное закрытие для ускорения поездки, и блокировать перекрытие: пользователь ремонтирует линию после питания, если забыли удалить переключатель заземления

Ускоряется загрузка;

4. Время задержки трех повторных замыканий может быть регулировано;

Схема закрытия отключения принимает конструкцию противопоказания к неправильной работе и имеет функцию противоотключения.

5Нереносный ток может отличать внутренние разломы от наружных.

6Дистанционный переключатель предназначен для предотвращения неисправности.



Состояние:

Температура окружающего воздуха: от -40 до +70°C.

Высота: не более 3000 м над уровнем моря.

Окружающий воздух может быть загрязнен пылью, дымом, коррозионными газами, паром или соляным туманом.

Скорость ветра не должна превышать 34 м/с (эквивалентно давлению 700 Па на цилиндрической поверхности).

Вибрации или сейсмическая активность от внешнего коммутатора и управляющего оборудования могут быть проигнорированы.

Амплитуда электромагнитных помех, вызванных в вторичной системе, не превышает 1,6 кВ.




Особенности:

1Высокая способность к разрыву: способен прерывать высокие потоки сбоев и защищать электрическую систему от перенапряжения.

2Компактный дизайн: переключатель разработан для компактности и экономии пространства, что делает его подходящим для различных условий установки.

3Надежная производительность: технология вакуумного прерывателя, используемая в коммутаторе, обеспечивает надежные операции переключения и минимальные требования к техническому обслуживанию.

4Долгий электрический и механический срок службы: переключатель предназначен для длительного эксплуатационного срока службы с высокой выносливостью и долговечностью.

5.Устройства защиты: Они могут включать такие функции, как защита от перенапряжения, защита от короткого замыкания и другие защитные меры для защиты электрической системы.

6.Удаленное управление и мониторинг: некоторые модели серии ZW20 могут предлагать возможности дистанционного управления и мониторинга, что позволяет удобную работу и мониторинг состояния.

Применение:

1Коммерческие здания: переключатель используется в коммерческих зданиях, включая торговые центры, офисные комплексы и больницы, для надежного и безопасного распределения электроэнергии.Он обеспечивает эффективное переключение нагрузки и защищает критические электрические нагрузки.

2Системы возобновляемой энергии: переключатель ZW20 подходит для систем возобновляемой энергии, таких как солнечные электростанции и ветровые электростанции.Он облегчает переключение и защиту средневольтных цепей в этих системах.

3Железнодорожная электрификация: переключатель используется в проектах электрификации железных дорог для управления и защиты электроснабжения железнодорожных сетей.Обеспечивает надежное и безопасное распределение энергии для движения поездов.

4.Выключатель отключения и контактный выключатель: выключатель ZW20-12 ((F) может использоваться в качестве выключателя отключения или контактного выключателя в конфигурации кольцевой сети систем распределения электроэнергии.Он позволяет открывать и закрывать цепи во время технического обслуживания или повреждений.

5Автоматическое устройство переключения: оно служит автоматическим устройством переключения, позволяющим осуществлять переключение нагрузки в конфигурации кольцевой сети.Эта особенность повышает гибкость и эффективность распределения энергии.

Технические параметры:

ZW20-12 ((F)
