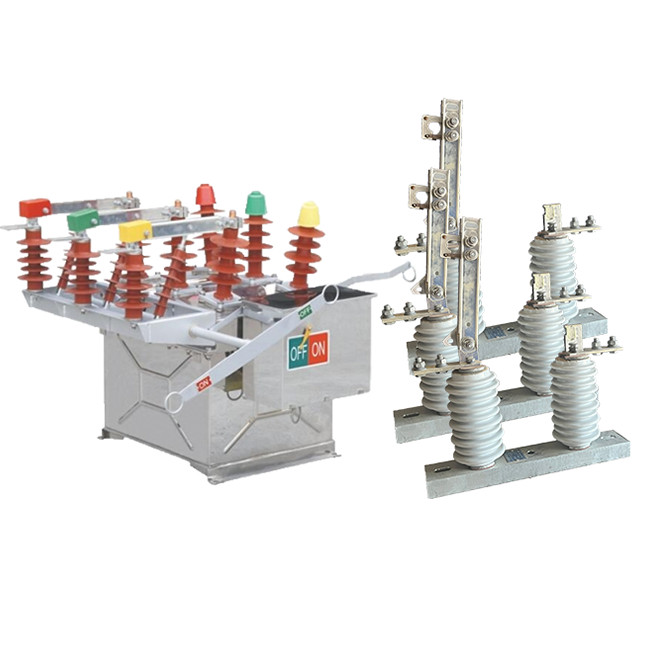

Высокоэффективный высоковольтный вакуумный выключатель трехпахсов, совмещенный с портативным наружным выключателем

Описание продукта:

Высоковольтный вакуумный выключатель ZW8-12 разработан в соответствии с международными стандартами и изготовлен с использованием передовых технологий.имеющий номинальный ток до 630 А, и тока прерывания короткого замыкания до 20 кА.

Выключатель состоит из нескольких ключевых компонентов, включая вакуумный прерыватель, механизм работы и систему управления.Вакуумный прерыватель является сердцем выключателя и отвечает за прерывание электрического токаОн предназначен для работы в вакууме, что помогает предотвратить дугу и обеспечивает надежную работу.

Рабочий механизм отвечает за открытие и закрытие выключателя и может работать вручную или электрически.Система управления контролирует выключатель и предоставляет обратную связь оператору, что позволяет им контролировать состояние разрыва и обнаруживать любые неисправности.

Выключатель ZW8-12 предназначен для высокой надежности и требует минимального обслуживания.что делает его пригодным для использования в широком спектре приложений.

GW9-10 наружный переключатель досконектора - это электрический переключатель, предназначенный для изоляции участка электрической сети или системы от остальной части системы в целях технического обслуживания или ремонта.Он обычно используется в высоковольтных системах передачи и распределения электроэнергии.

Выключатель предназначен для открытия и закрытия при нормальных или ненормальных условиях, таких как сбой или перенапряжение.физически отключает отсек системы от остальной части сети, предотвращая поток электричества в этот участок.

Внешние переключатели двухсоединителей обычно предназначены для работы при напряжении от 600 вольт до 765 000 вольт, и они могут работать вручную или автоматически.Они обычно устанавливаются в подстанциях или на электростопах., и являются важным компонентом инфраструктуры электрической сети.

Важно соблюдать надлежащие процедуры безопасности при работе с высоковольтными выключателями, поскольку они могут быть опасны, если не обрабатываться правильно.Только квалифицированный и обученный персонал должен иметь право работать и обслуживать высоковольтные устройства.

Двойной эффект от использования, когда изоляторный переключатель серии GW9-10 может использоваться с вакуумными выключателями.

Особенности:

Функция измерения
1Он записывает напряжение, ток и другие операционные данные, а также записи событий.

Функция FTU
1Он может выполнять четыре функции дистанционного управления, телеметрии, дистанционной сигнализации и дистанционной регулировки.
2Он включает в себя дистанционное управление, дистанционное наблюдение за различными состояниями, дистанционное отображение различных значений измерений и записей событий и дистанционное регулирование различных установленных значений.

Интерфейс и протокол связи
Контроллер оснащен одним интерфейсом передачи данных и стандартным протоколом дистанционной связи, поддерживающим различные методы связи, такие как волоконное, проводное и беспроводное,используется как удаленный терминал в системе автоматизации распределения электроэнергии.

Функция дистанционного управления
1Он может быть оснащен беспроводным пультом дистанционного управления для удаленного открытия и закрытия на близком расстоянии с безопасной и надежной работой.

Запасная батарея
1Он может быть оснащен резервным аккумулятором для поддержания нормальной работы в течение 12 часов после потери переменного тока.

Функция защиты переключателя двойного питания
1Он имеет двойной взаимный контроль мощности, с автоматической функцией задержки перекрытия при включении и автоматической функцией задержки при выключении.
2Выходящая сторона имеет функцию не закрываться при наличии электричества, и две позиции переключателя взаимосвязаны.

автоматически очищает от неисправности, изолирует область неисправности, автоматически передает питание и восстанавливает питание в неисправной области.


Размещение:

Связь между наружным вакуумным выключателем и наружным высоковольтным изолятором отключения заключается в их взаимодополняющих ролях в электрической системе:

Перерыв цепи: вакуумный выключатель отвечает за перерыв электрической цепи во время нормальной работы или в случае сбоя.Он действует как основное средство прерывания текущего потокаНапротив, изолятор отключения используется для изоляции цепи от источника питания во время технического обслуживания или ремонта.Он обеспечивает дополнительный уровень безопасности, физически открывая схему.

Координация: в высоковольтных электростанциях вакуумный выключатель и изолятор часто координируются, чтобы работать вместе.Выключатель отвечает за обнаружение неисправностей и отключение для прерывания потока, в то время как изолятор отключения используется для физической изоляции цепи и обеспечения видимого показания отключения.

Безопасность и техническое обслуживание: изолятор отключения играет решающую роль в обеспечении безопасности технического персонала.изолятор отключения работает, чтобы открыть схему и обеспечить видимый воздушный разрывС другой стороны, вакуумный выключатель защищает систему во время нормальной работы и в случае сбоев.

Применение

1Системы распределения: выключатель ZW8-12 играет решающую роль в управлении и защите распределительных систем в городских и сельских электрических сетях 10 кВ.Он отвечает за включение или выключение токов нагрузки, обеспечивая надежное распределение электроэнергии для потребителей.

2Электростанции: выключатель часто используется в электростанциях, где высоковольтные линии передачи подключены к распределительным сетям.Это помогает в изоляции и защите оборудования, что позволяет обеспечить безопасную и эффективную работу подстанции.

3.Промышленные энергетические системы: отрасли с высокими потребностями в энергии, такие как производственные предприятия, горнодобывающая промышленность и крупномасштабные инфраструктурные проекты,часто используют выключатель ZW8-12 для управления и защиты своих высоковольтных систем питанияОн помогает управлять потоками нагрузки и защищать оборудование от коротких сбоев.

4Системы возобновляемой энергии: с увеличением использования возобновляемых источников энергии, таких как ветряная и солнечная энергия,выключатель ZW8-12 находит применение в высоковольтных системах коммутаторов, связанных с производством возобновляемой энергииОн способствует эффективной интеграции возобновляемой энергии в сеть и обеспечивает безопасную работу электростанций.

5Сети электропередач: Электрокомпании полагаются на выключатель ZW8-12 для управления и защиты своих высоковольтных сетей передачи и распределения.Он способствует общей надежности и стабильности энергосети путем эффективного контроля потоков нагрузки и прерывания сбоев..

Состояние:

Температура окружающей среды:-40°C~+70°C (средняя суточная температура не превышает +40°C)

Высота: > 1000 м (максимум 3000 м)

Воздушная влажность окружающей среды:средняя суточная относительная влажность не более 95%, среднемесячная относительная влажность

Уровень загрязнения:Уровень IV

Максимальная скорость ветра: 700 Pa (эквивалент скорости ветра 35 м/с)

Интенсивность землетрясения: уровень 8

Технический параметр:

ZW8-12


GW9-10
