Турбина 500КВ Фрэнсиса небольшого горизонтального вала гидро для станций гидроэлектроэнергии

Технические данные и основные параметры

Режим горизонтальное Фрэнсис

Расклассифицированная голова 37,0 м

Расклассифицированная разрядка 1,6 м3/с

Требуемая производительность 500КВ

Расклассифицированная эффективность 91,0%

Проектная скорость 1000 рпм

Скорость разгона 1805 рпм

См диаметра 50,5 бегуна

Высота всасывания +2.0м

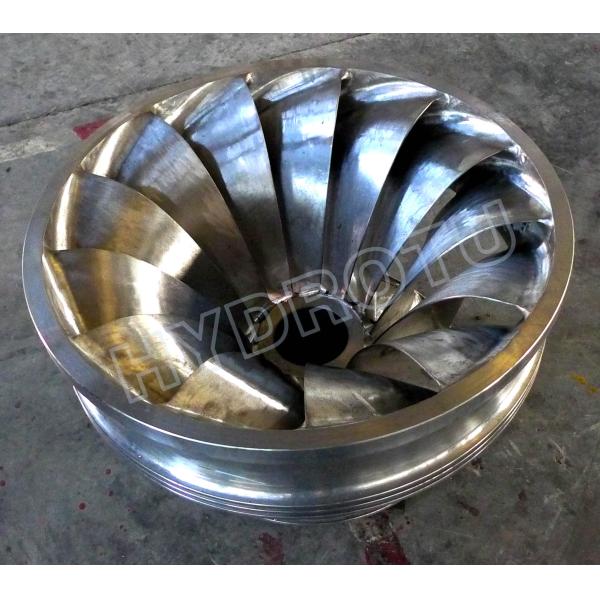

Нержавеющая сталь бегуна материальная (0Кр13Ни4Мо)

Роторное направление по часовой стрелке осмотренное от генератора к турбине

Описание:

Турбина Фрэнсиса типа главным образом соответствующая для станций гидроэлектроэнергии с средней или высокой головой от 20м до 300м с более высоким средним коэффициентом полезного действия. способный на бежать стабилизированно внутри требуемая производительность 50%-100% и иметь широкое применение в гидроэлектроэнергии проектирует.

лт отличают что подача воды входит в ввозимые товары бегуна в радиальное направление, изменяют направление постепенно и после этого проходят вне осев. Турбина Фрэнсиса охарактеризована надежной деятельностью, простыми конструкцией и высокой эффективностью, етк.

Они и в вертикальном или горизонтальном расположении вала и смогли чрезвычайно быть выбраны гидравлическими электростанциями.

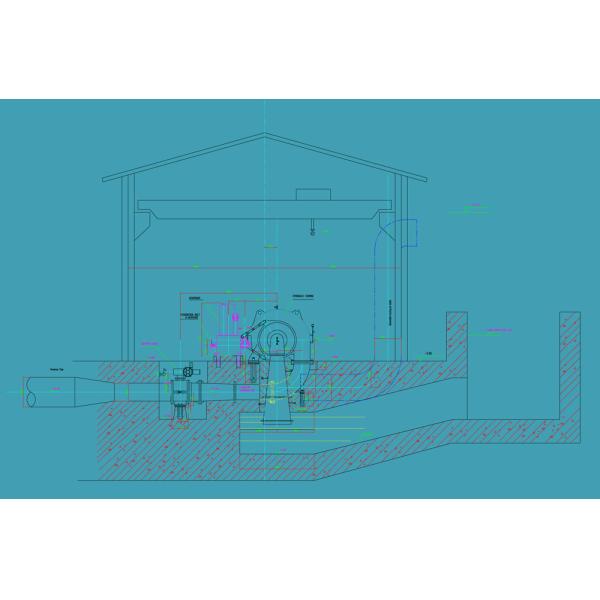

Основная структура турбины гидрактора Фрэнсиса

Этот тип гидравлической турбины горизонтальный вал Фрэнсис. Клапан входа оборудован перед спиральным кожухом турбины. При просмотре на турбине от конца генератора, вращая направление гидравлической турбины по часовой стрелке. Турбина горизонтальный вал и металлический спиральный кожух и бегун нержавеющей стали. Этот блок имеет 2 подшипника, собранного на месте генератора. Главные части структуры турбины следующим образом:

1)Спиральный случай

2) Раздатчик

3) Вращающие части

4)Трубка входа

5) Трубка проекта

6) План для воды, аппаратур и трубопровода

Вода пропускает через пенсток электростанции, клапан-бабочки, трубы расширения, трубки входа, спирального случая и ворот калитки в бегуна, и после этого она управляет бегуном для того чтобы вращаться и преобразоваться гидравлическая энергия в механическую энергию и управляет ротором революции генератора силой главного вала турбины, таким образом преобразовывающ механическую энергию в электрическую энергию.

Применения турбины Фрэнсиса:

1. напор воды: 20-- 300м

2. сила: 0.1МВ--- 30МВ

3. частота: 50/60хз

4.     Одновременное напряжение тока выхода генератора: АК 0.4КВ, 6.3КВ, или 10.5КВ трехфазный,

 Если вы заинтересованы в турбине Фрэнсиса, то вы должны отправить некоторые определяющие параметры (как полезный напор, выход потока, номер блока, частота, напряжение тока) в дознании.

Нормально, средний размер и более большие турбины Фрэнсиса наиболее часто аранжированы с вертикальным валом, небольшой турбиной Фрэнсиса всегда аранжируемой с горизонтальным валом, но он не абсолютн.

Ряд напора воды для выбора турбины Фрэнсиса.

Конкурентное преимущество:

ХИДРОТУ полные китайские поставка оборудования гидроэлектроэнергии, советовать с и рискованое начинание проектирования в поле оборудования гидроэлектроэнергии. Мы обеспечиваем высококачественное китайское оборудование гидроэлектроэнергии с передовыми технологиями и комплексными обслуживаниями для встречи глобальных рынков гидроэлектроэнергии.

С нашими комплексными обслуживаниями концепцией, мы снабжаем вас с подгонянной поддержкой от планирования проекта через вставку завод поручая и обслуживаем. Наш принцип: Проект клиента наш проект, успех клиента наш успех.

ХИДРОТУ покрывает обслуживания, полную поставку оборудования, экономическое решение глобальной гидроэлектроэнергии проектирует и направляет быть самым лучшим глобальным поставщиком оборудования гидроэлектроэнергии так же, как самого лучшего поставщика комплексных обслуживаний на рынках гидроэлектроэнергии.

Достиганная ХИДРОТУ аттестация качественной системы ИСО9001, имеет идеальную систему управления качеством и управления производственным процессом. Сфокусируйте на построении имейте бренд, усилия построить бренд международных конкурентоспособных продукций. Хйдроту всегда совершено к научным исследованиям и разработки новых продуктов, новой технологии, улучшает производственную мощность, и улучшает систему управления качеством и систему обслуживания.

Наши цели «точное производство, следуют качественные продучты, поставляют самое лучшее качественное оборудование гидроэлектроэнергии».
