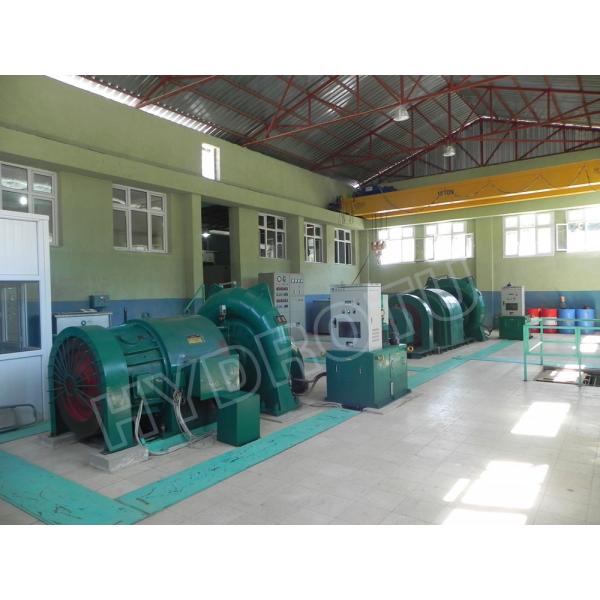

Турбина Фрэнсис небольшого горизонтального вала 400KW гидро, генератор турбины воды Фрэнсис

Технические данные и основные параметры:

Режим                                     Горизонтальное Фрэнсис

Расклассифицированная голова                           20,0 m

Расклассифицированная разрядка                  2x2.391m3/s

Требуемая производительность                         2x432KW

Расклассифицированная эффективность                    92,1%

Проектная скорость                         600 rpm

Скорость разгона                   1060 rpm

Диаметр бегуна                  65 см

Высота всасывания                    +2.0m

Материал бегуна                    Нержавеющая сталь (0Cr13Ni4Mo)

Роторное направление            По часовой стрелке осмотренный от генератора к турбине

Описание:

Турбина Фрэнсис типа главным образом соответствующая для станций гидроэлектроэнергии со средней или высокой головой от 10m до 300m. Они и в вертикальном или горизонтальном расположении вала и смогли чрезвычайно быть выбраны гидравлическими электростанциями.

лт отличают что подача воды входит во ввозимые товары бегуна в радиальное направление, направление изменений постепенно и после этого проходят вне осев. Турбина Фрэнсис охарактеризована надежной деятельностью, простыми конструкцией и высокой эффективностью, etc.

Основная структура турбины Фрэнсис гидро

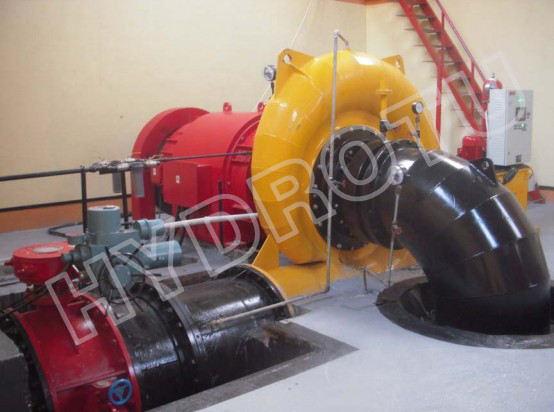

Этот тип гидравлической турбины горизонтальный вал Фрэнсис. Клапан входа оборудован перед спиральным кожухом турбины. При просмотре на турбине от конца генератора, вращая направление гидравлической турбины по часовой стрелке. Турбина горизонтальный вал и металлический спиральный кожух и бегун нержавеющей стали. Этот блок имеет 2 подшипника, собранного на месте генератора. Главные части структуры турбины следующим образом:

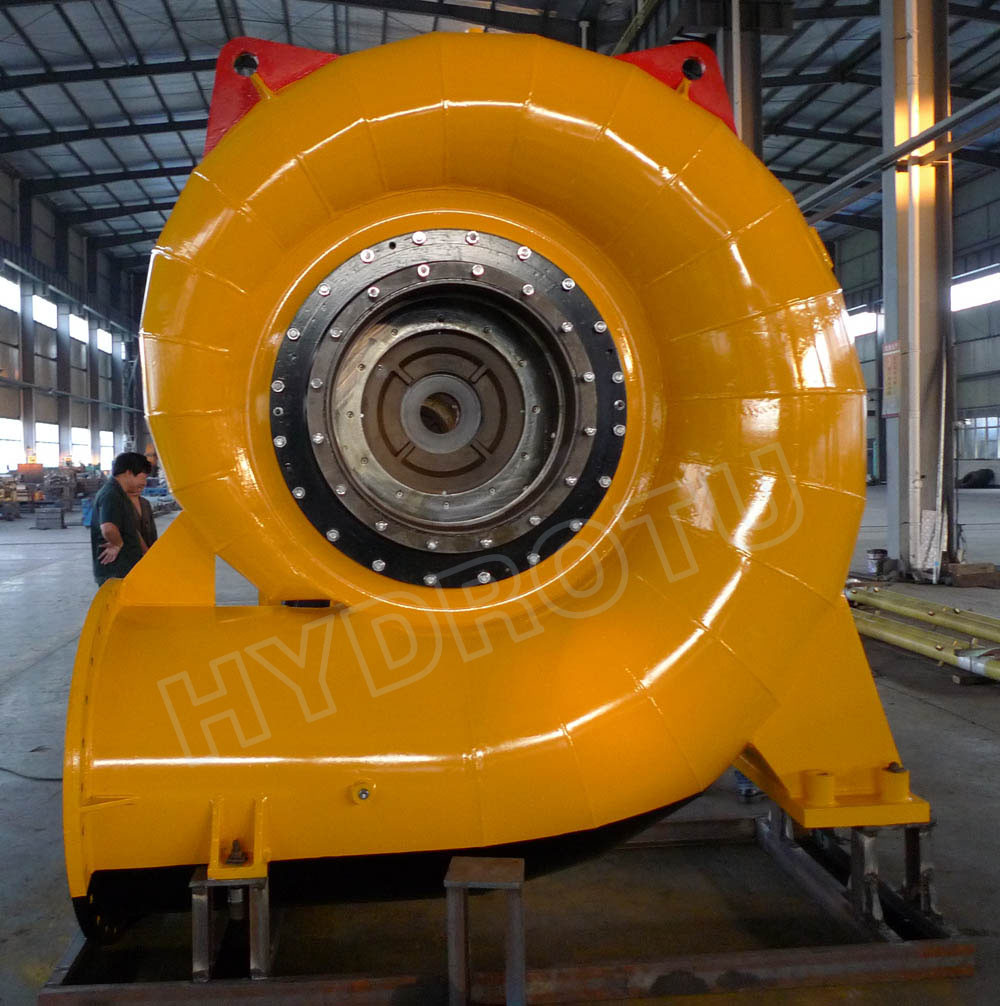

1)Спиральный случай

2) Раздатчик

3) Вращающие части

4)Трубка входа

5) Трубка проекта

6) План для воды, аппаратур и трубопровода

Вода пропускает через penstock электростанции, клапан-бабочки, трубы расширения, трубки входа, спирального случая и ворот калитки в бегуна, и после этого она управляет бегуном для того чтобы вращаться и преобразоваться гидравлическая энергия в механическую энергию и управляет ротором революции генератора силой главного вала турбины, таким образом преобразовывающ механическую энергию в электрическую энергию.

Применения турбины Фрэнсис:

1.     Напор воды: 10-- 300m

2.      Сила: 0.1MW--- 30MW

3.     Частота: 50/60hz

4. Одновременное напряжение тока выхода генератора: AC 0.4KV, 6.3KV, или 10.5KV трехфазный,

Если вы заинтересованы в турбине Фрэнсис, то вы должны отправить некоторые определяющие параметры (как полезный напор, выход потока, номер блока, частота, напряжение тока) в дознании.

Нормально, средний размер и более большие турбины Фрэнсис наиболее часто аранжированы с вертикальным валом, небольшая турбина Фрэнсис всегда аранжировала с горизонтальным валом, но она не абсолютна.

Конкурентное преимущество:

HYDROTU полные китайские поставка оборудования гидроэлектроэнергии, советовать с и рискованое начинание проектирования в поле оборудования гидроэлектроэнергии. Мы обеспечиваем высококачественное китайское оборудование гидроэлектроэнергии с передовыми технологиями и комплексными обслуживаниями для встречи глобальных рынков гидроэлектроэнергии.

С нашими комплексными обслуживаниями концепцией, мы обеспечиваем вас с подгонянной поддержкой от планирования проекта через вставку для того чтобы засадить поручать и обслуживание. Наш принцип: Проект клиента наш проект, успех клиента наш успех.

HYDROTU покрывает обслуживания, полную поставку оборудования, экономическое решение глобальных проектов гидроэлектроэнергии и направляет быть самым лучшим глобальным поставщиком оборудования гидроэлектроэнергии так же, как самого лучшего поставщика комплексных обслуживаний на рынках гидроэлектроэнергии.
