1. Польза и особенности

QJ84, продукт нового поколения заменяя прибор моста Кельвина, применимо к точности измерения резисторов сопротивления D.C. низких в полях как шахты и предприятия, лаборатории, мастерские, etc.

Свои основные особенности следующим образом:

1.1. Используя зеленый цифровой дисплей с СИД байта 4 ½, потребители могут иметь аудио-визуальные ясные чтения и быстрое измерение.

1.2. Прибор имеет широкий объем измерения (0~20kΩ) который разделен в 7 рядов, с минимальным разрешением быть 1μΩ.

1.3. Свои основные элементы сопротивления составлены изготовленных резисторов раны провода точности с установленными технологиями. Поэтому, они имеют свойства высокой степени точности, небольшого коэффициента температуры и долгосрочной стабильности.

1.4. Должный к интегрированному стандартному резистору, прибор может откалибрировать точность своего собственного согласия без внешнего стандарта.

Технические параметры:

2. Спецификации
2,1 требование к окружающей среды:
Условия ссылки:
Температура: 20±2℃.
Относительная влажность: 40%~60%.
Стандартные условия:
Температура: 5~35℃.
Относительная влажность: 25%~75%.

2,2 как для параметров для каждого ряда измерения, пожалуйста см. таблица .1.

2,3 поставка основ: AC 115V или 220V ±10%, 50~60Hz.

2,4 размеры: 250mm×110mm×285mm

2,5 веса: 2.2kg.

3. Принципы деятельности

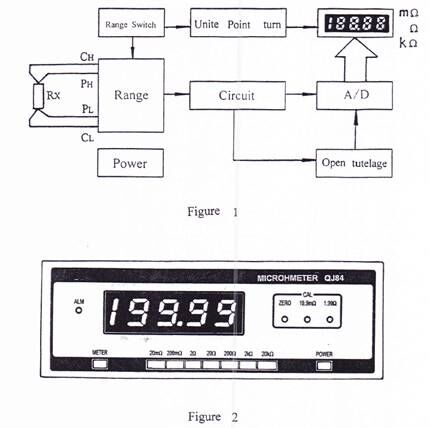

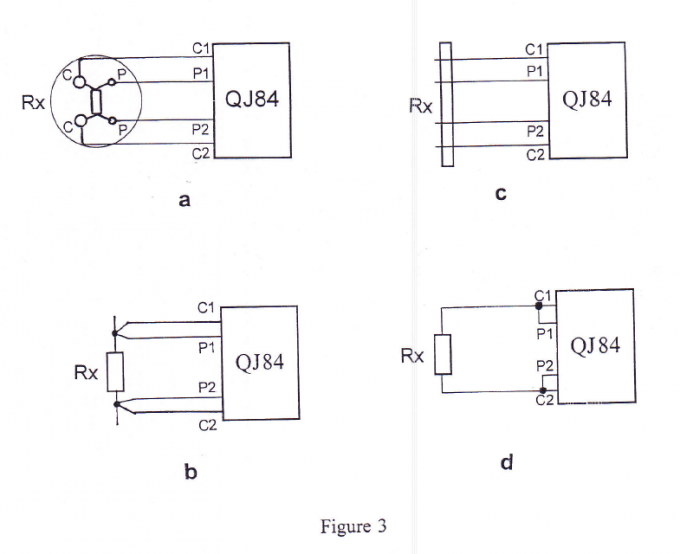

Рабочий принцип для QJ84 показан в диаграмме 1.The измерил резистор соединенный с прибором методом кнопки 4-терминала, вместе с резистором ссылки и сеть рабочего усилителя точности в границах, образовывает половинную мостиковую схему. После того как преобразование R/V и изменение A/D, экран СИД цифровой покажут данные по измерения. Десятичная запятая будет выровняна пока цепь перестроения для ряда изменяет сопротивление сети ряда.

4. Структура

Структура и план фронта QJ84 и задней стороны обложки показаны в диаграмме 2.

5. Примечания

5,1 в измеряя сопротивлении переменного тока некоторых приборов которые имеют высокую индуктивность как трансформаторы, резать с возвращенной цепи позволенное ни под каким видом, ни те перестроение рядов после нажатия переключателя «МЕТРА» в процессе измерения для предотвращения встречной электродвигательной силы. После завершения измерения или делая любое изменение в границах, переключатель «МЕТРА» необходимо сперва выпустить так, что высокая разрядка консервной банки индуктивности через переключатель «МЕТРА». Несколько через несколько секунд, прибор автоматически отрежут настоящее и лампа аварийной сигнализации ALM будет включена. Когда завершена разрядка (время разряда определено индуктивным значением), тогда резать измеряя петлю можно сделать для защиты безопасности как оператора, так и машины.

5,2 в процессе измерения, измеряя конец позволен быть открыт-цепью, но не позволен быть коротким замыканием для длиной. Особенно измеряя низкое сопротивление (ряды как 20mΩ, 200mΩ, 2Ω), измерение должно быть сделано в отключенном состоянии короткого замыкания пути во избежание долгосрочном из-за высокого измеряя течения.

5,3 коммерчески сила строго не позволена положить в измеряя конец. В противном случае, она повредит машину.

5,4 требования к окружающей среды для хранения прибора: Температура: 0-4O℃, относительная влажность чем 80%, и никакие коррозионные газы и опасные материалы в воздухе.
