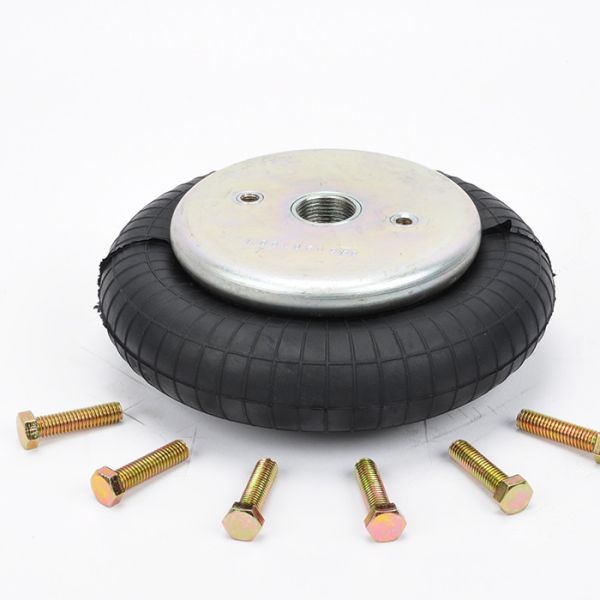

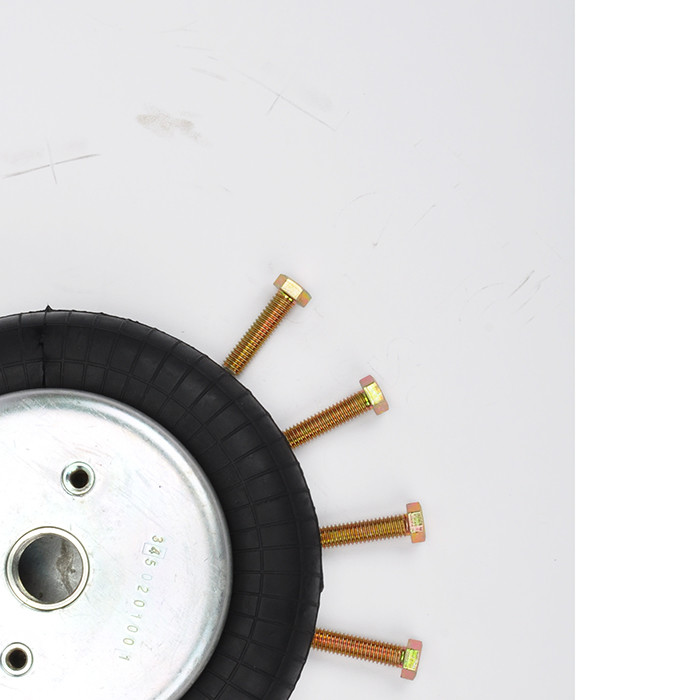

Пневматическая пружина Бош 822419003 В01-М58-6165 Файерстоун для ВЕРТИКАЛЬНОГО ПРИВОДНОГО СТОЛА

ЭЙРСУТЕХ 1B1209Производитель оригинального оборудования Cross OEM:

ЭЙРСУТЕХ 1B1209 Технические данные

❶Гайка/глухая гайка
Зубья винта (гайки) верхней пластины: 2XM8x1,25

Расстояние между центрами винтов верхней крышки: 70 мм
Зубья винта (гайки) нижней крышки: 2XM8x1,25
Расстояние между центрами винтов нижней крышки: 70 мм
❷Воздушное отверстие/воздухозаборник/воздушные фитинги
Отверстие/воздухозаборник: 3/4-18НПТФ
Расстояние между центрами винтов между отверстием для воздуха и гайкой: 35 мм
❸Крышка
Диаметр верхней пластины: 135 мм
Диаметр нижней крышки: 135 мм
Резиновые сильфоны Bell
Максимальный диаметр резинового сильфона: 215 мм
Натуральный диаметр резинового сильфона: 190 мм
Рабочий ход: от минимум 50 мм до максимум 115 мм
Максимальная высота: 115 мм
Минимальная высота: 50 мм
Высота хода: 90 мм
❺Бамперный блок/бамперный блок
Нет бамперного блока
❻Поясная петля/Поясная петля
С поясной петлей: не поясная петля

AIRSUSTECH 1B1209 относится к W01-M58-6165 Описание пневматической пружины Firestone:

Амортизатор пневматической пружины AIRSUSTECH 1B1209 относится к W01-M58-6165 Пневматическая пружина Firestone может толкать сильфон только к заготовке, в противном случае он должен быть оснащен ограничителем хода в конце хода, иначе сильфон будет перегружен.

• Чтобы вдавить амортизатор пневматической пружины AIRSUSTECH 1B1209, см. W01-M58-6165 Пневматическая пружина Firestone, на минимальную высоту, требуется восстанавливающее усилие.Обычно это достигается приложением нагрузки

• Вся опорная поверхность верхней и нижней пластин амортизатора пневматической рессоры AIRSUSTECH 1B1209 см. W01-M58-6165 Пневморессора Firestone должна использоваться для поглощения силы

• Перед разборкой амортизатора пневматической рессоры AIRSUSTECH 1B1209 см. W01-M58-6165 Пневматическая рессора Firestone, внутренний воздух должен быть выпущен во избежание несчастных случаев и травм.

• Во время работы резиновый амортизатор пневматической рессоры AIRSUSTECH 1B1209, см. W01-M58-6165 Пневматическая рессора Firestone, не должен соприкасаться с другими деталями.

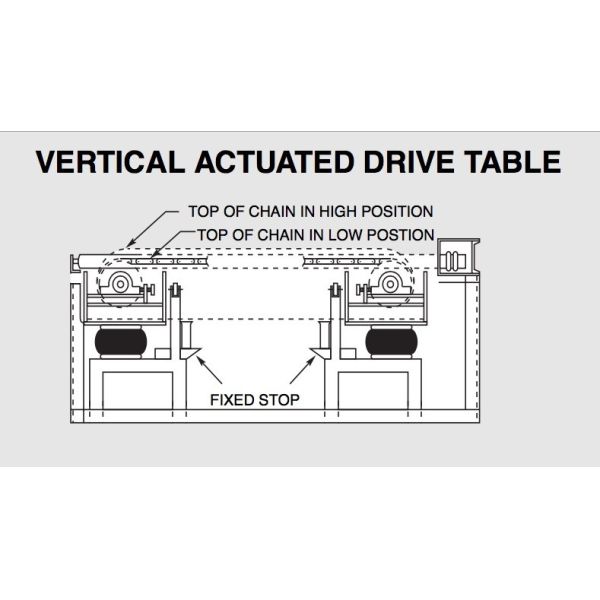

AIRSUSTECH 1B1209 ДЛЯ ВЕРТИКАЛЬНОГО ПРИВОДНОГО СТОЛА

ВЕРХ ЦЕПИ В ВЫСОКОМ ПОЛОЖЕНИИ
ВЕРХ ЦЕПИ В НИЖНЕМ ПОЛОЖЕНИИ
