Спецификации
Номер модели :
OSWD2x2B
Место происхождения :
Китай
Количество минимального заказа :
10PCS
Условия оплаты :
T/T, западное соединение
Способность поставки :
10000пкс в день
Срок поставки :
2-3days
Тип волокна :
50/125 62.5/125 9/125 таможен
Напряжение тока :
3,3 В / 5 В
Модель контроля :
Запирать на задвижку или Не-запирать на задвижку
Диаметр волокна :
250um/900um/2.0mm/3.0mm/Custom
Длина волокна :
1m/2m/Custom
Соединитель :
Никакие таможня ST ST/PC LC LC/APC FC/APC FC/PC SC/APC SC/PC
Длина волны :
850/1310/1490/1550nm/Custom
Описание

переключатель оптического волокна обхода 2x2B механический



Введение



Оптически переключатель, который известен для своих высокой эффективности, низкой вносимой потери и компактного размера. Идеальный компонент для OADM, OXC, системного контроля и защиты. С компактным пакетом, может быть легко интегрировать в систему оптической связи высокой плотности.



Особенность



· Низкая вносимая потеря

· Широкий диапазон длины волны

· Низкая помеха

· Высокая стабильность, высокая надежность

· свободный от Эпоксидн на оптически пути

· Запирать на задвижку и Не-запирать на задвижку



Применение



1. НИОКР в лаборатории

2. Системный контроль

3. OADM

4. ЧЕЛОВЕК (городская сеть)



Параметры Блок 2×2B
Диапазон длины волны nm 850±40/1300±40 1260 | 1650
Длина волны теста nm 850 / 1300 1310 / 1550
Вносимая потеря 1, 2 dB Тип: 0,6 Макс: 1,0 Тип: 0,6 Макс: 1,0
Возвратите потерю 1, 2 dB ≥ 30 MM ≥ 50 SM
Помеха 1 dB ≥ 35 MM ≥ 55 SM
PDL dB ≤0.05
WDL dB ≤0.25
Повторимость dB ≤±0.02
Рабочий потенциал V 3,0 или 5,0
Стойкость Циклы ≥ 10 миллионов
Переключая время госпожа Тип: 3 Макс: 8
Оптически сила mW ≤500
Рабочая температура ℃ -20 | +70
Температура хранения ℃ -40 | +85
Относительная влажность % 5 | 95
Вес g 14
Размер mm (L) 27.0× (W) 12.0× (H) 8,2 ±0.2

Примечание: 1 в пределах рабочей температуры и SOP.

2 исключая соединителя.

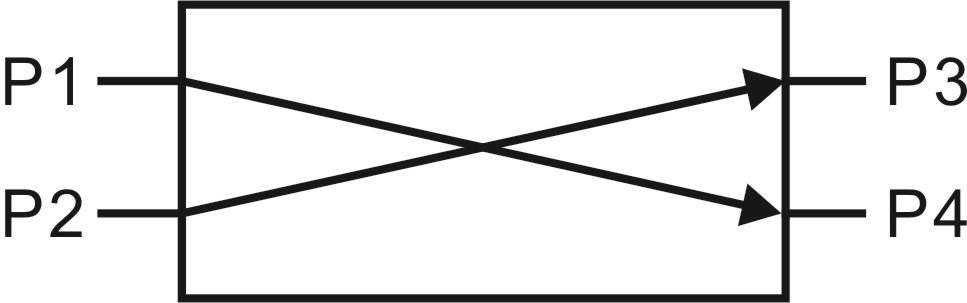

Оптически маршрут



Государство a Государство b

Переключатель механического волокна обхода RoHS 2x2B оптически

 Переключатель механического волокна обхода RoHS 2x2B оптически

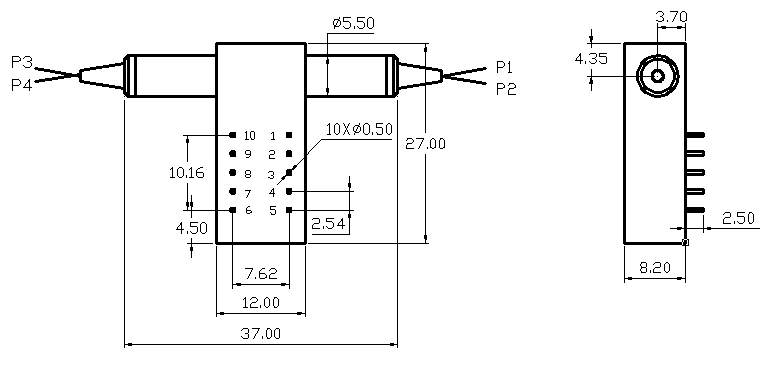

Размер



Переключатель механического волокна обхода RoHS 2x2B оптически



Электрическая спецификация





Спецификации Напряжение тока Настоящий Сопротивление
запирать на задвижку 5V 4.5~5.5 v 36~44 мамы 125 Ω
не-запирать на задвижку 5V 4.5~5.5 v 26~32 мамы 175 Ω
запирать на задвижку 3V 2.7~3.3 v 54~66 мам 50 Ω
не-запирать на задвижку 3V 2.7~3.3 v 39~47 мам

70 Ω





Конфигурации Pin



Тип Государство Оптически маршрут Электрический привод Датчик состояния
2×2B     Pin 1 Pin 5 Pin 6 Pin 10 Pin 2-3 Pin 3-4 Pin 7-8 Pin 8-9
Запирать на задвижку P1-P3 -- -- GND V+ Конец Раскройте Раскройте Конец
B P1-P4, P2-P3 V+ GND -- -- Раскройте Конец Конец Раскройте
Не-запирать на задвижку P1-P3 -- -- -- -- Конец Раскройте Раскройте Конец
B P1-P4, P2-P3 V+ -- -- GND Раскройте Конец Конец Раскройте
