Сильное противоинтерференционное кольцо выскальзывания радиочастоты Ablility для морского ворота 1500W



Кольцо выскальзывания радиочастоты RCN0118A имеет 1 канал с разъем-розеткой SMA.
Оно использовано для передавать высокочастотный сигнал от стороны ротора/статора
сторона статора/ротора. Внутри низкопробного контакта материал berycopper и законченный материал золото.
оно имеет компактную текстуру, сильное противоинтерференционное ablility, легкое быть интегрированным в другом оборудовании.
жизнь до вращений 10million по крайней мере с пиковой силой 1500W.
Согласно точному применению, ранг защиты можно конструировать.







Типичные пользы

◆Тестер симуляции
◆Система контроля над трафиком
◆Военное применение

◆Антенное устройство
◆Испытывая машина
◆Морской ворот

Характеристики продукта

◆канал с коаксиальным кабелем
◆Поддержать высокочастотный сигнал и передачу сигнала DC низшего напряжения в то же время.





Спецификация



Спецификация RCN0118A		Изображение
Номер канала	1
Диапазон изменения частот	DC до 18 GHz
Соединитель	Женщина SMA (50ohms)
Вращая скорость, максимальная	100rpm
Пиковая сила, максимальная	1500W
Работая температура	-40℃~+70℃
Вносимая потеря, максимальная	0.25dB@0 к 6GHz 0.35dB@6 к 12GHz 0.50dB@12 к 18GHz
Вносимая потеря, ВАУ	0.04dB
Ранг предохранения от IP	IP40
вес	0.01kg

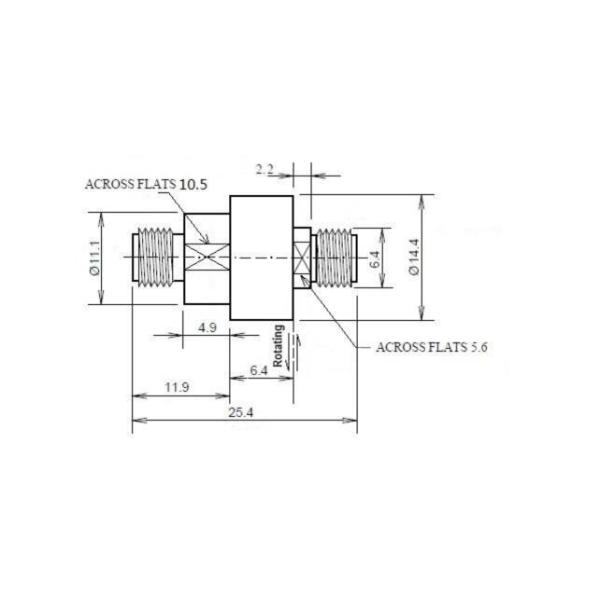

Чертеж плана



Q: Как смещает кольцо работа?

: Кольцо выскальзывания электрическое соединение конструированное для того чтобы передать подачу течения от неподвижного прибора до вращая одно. Этот электро-механический прибор также как роторный электрический соединитель или роторное электрическое соединение. Электрические кольца выскальзывания свободны вращать без ограничений, не похож на кабели которые извив и окончательно перерыв. Вообще, кольца проводника установлены на роторе и закончены leadwires которые бегут осев через ротор до один конец. Щетки обеспечены держателем щетки который установлен к снабжению жилищем. Электрическая работа колец выскальзывания путем удержание сползая контакта (щетки) против кольца (кольца проводника). Одна часть, типично щетка, неподвижна пока другое, типично кольцо проводника, вращает. Incude электрических деталей щетка, кольцо контакта, и электрические соединители. Они сделаны из материалов точности выбраны основанный на требованиях как настоящий размер, падение напряжения тока, вращательная скорость, температура, изменение сопротивления, ширина полосы частот, и характеристический импеданс.

Q: Какие применения используемые они?

: Типичные применения ссылаются вращаясь автоматизация или системы управления как turntables, таблицы индекса, и роботы. Ветротурбины, обработка полупроводника, прессформа печатания пластиковая, блоки развертки CNC и MRI медицинские, спутниковые связи, процесс бутылки напитка заполняя, и промышленная заполняя машина также общие применения кольца выскальзывания.

Преимущество CENO

Член в проектировать команду имеет больше многолетний опыт чем 10 в поле кольца выскальзывания. Операторы работают на критической процедуре всем квалифицированы внутренней тренировкой.

Почему выберите CENO

CENO одна технологически компания в поле кольца выскальзывания которое включает научные исследования и разработки, производство и продажи. Мы выдвигали аппаратуры оборудования и теста высокой точности для обеспечения качеств продукции и надежного характеристики рабочого. Зона объекта покрывает 3000 квадратных метров и обнаруженная местонахождение в Китае.

Почетность

ISO9001, CE, RoHS, UL, взрывозащищенный

Обслуживание CENO обеспечивает

Решение offerring для системы вращения 360°.

Массовая и подгонянная продукция.

24 часа, обслуживание консультанта 7days.

Добро пожаловать, который нужно посоветовать с нами с вашими запросами для любой системы вращения 360°. Мы снабдим одно обслуживание стопа вы своевременные отвечаем ваши дознания.
