L соединение канала типа 2 коаксиальное роторное с диапазоном изменения частот 2.2GHz



Соединение RCN0202A CENO двухтрактное роторное с диапазоном изменения частот 2.2GHz на каждом канале.
Эта модель широко быть приложенным в емкости антенны радара application.DC настоящей 1Amp.



Кольцу выскальзывания радиочастоты также вызывают Коаксиальн роторным соединением. Наша компания
соединение частоты коротковолнового диапазона/микроволны коаксиальное роторное использовано в непрерывных приборах вращения 360°
перенести сигналы DC~50GHz высокочастотные. Применение для спутниковой антенны, корабля, радиолокатора,
Стенд теста антенны микроволны….etc, может быть поддержкой одноканальной или мульти-каналами высоко
частота для передачи, также сигналов канала DC~50GHz RF поддержки 1~2, сообщения, 1~96
цепи сила или поставка сигналов, жидкое смешивая средство передачи. Высокочастотный сигнал
использованный импедансом 50Ω структуры RF коаксиальной. для других соединитель может переключать, и
подводящий провод RG178, RG316, RG174 доступное.







Спецификация



Спецификация RCN0202A			Изображение
	Канал 1	Канал 2
Интерфейс	SMA (50hms)	SMA (50hms)
Стиль	L тип	L тип
Диапазон изменения частот	DC до 2,2 GHz	DC к 2.2GHz
Вносимая потеря, максимальная	1.0dB (2.5dB максимальное)	1.0dB (2.5dB максимальное)
Вносимая потеря, ВАУ, максимальная	0.25dB	0.25dB
Вращая скорость, максимальная	60rpm
Пиковая сила, максимальная	5W
Жизнь, минута	2 миллиона революции

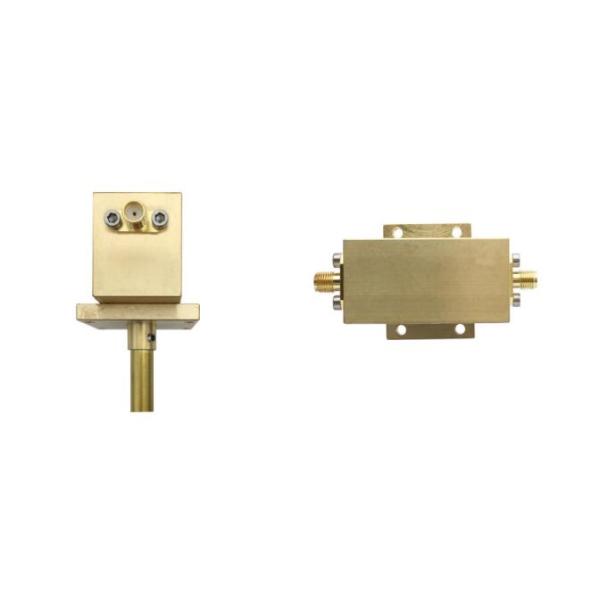

Изображение продукта

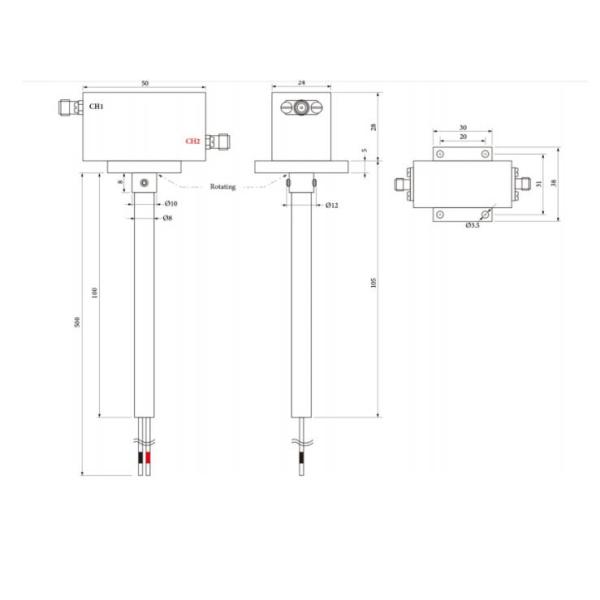

Чертеж плана



Q: Как смещает кольцо работа?

: Кольцо выскальзывания электрическое соединение конструированное для того чтобы передать подачу течения от неподвижного прибора до вращая одно. Этот электро-механический прибор также как роторный электрический соединитель или роторное электрическое соединение. Электрические кольца выскальзывания свободны вращать без ограничений, не похож на кабели которые извив и окончательно перерыв. Вообще, кольца проводника установлены на роторе и закончены leadwires которые бегут осев через ротор до один конец. Щетки обеспечены держателем щетки который установлен к снабжению жилищем. Электрическая работа колец выскальзывания путем удержание сползая контакта (щетки) против кольца (кольца проводника). Одна часть, типично щетка, неподвижна пока другое, типично кольцо проводника, вращает. Incude электрических деталей щетка, кольцо контакта, и электрические соединители. Они сделаны из материалов точности выбраны основанный на требованиях как настоящий размер, падение напряжения тока, вращательная скорость, температура, изменение сопротивления, ширина полосы частот, и характеристический импеданс.

Q: Какие применения используемые они?

: Типичные применения ссылаются вращаясь автоматизация или системы управления как turntables, таблицы индекса, и роботы. Ветротурбины, обработка полупроводника, прессформа печатания пластиковая, блоки развертки CNC и MRI медицинские, спутниковые связи, процесс бутылки напитка заполняя, и промышленная заполняя машина также общие применения кольца выскальзывания.

Преимущество CENO

Член в проектировать команду имеет больше многолетний опыт чем 10 в поле кольца выскальзывания. Операторы работают на критической процедуре всем квалифицированы внутренней тренировкой.

Почему выберите CENO

CENO одна технологически компания в поле кольца выскальзывания которое включает научные исследования и разработки, производство и продажи. Мы выдвигали аппаратуры оборудования и теста высокой точности для обеспечения качеств продукции и надежного характеристики рабочого. Зона объекта покрывает 3000 квадратных метров и обнаруженная местонахождение в Китае.

Почетность

ISO9001, CE, RoHS, UL, взрывозащищенный

Обслуживание CENO обеспечивает

Решение offerring для системы вращения 360°.

Массовая и подгонянная продукция.

24 часа, обслуживание консультанта 7days.

Добро пожаловать, который нужно посоветовать с нами с вашими запросами для любой системы вращения 360°. Мы снабдим одно обслуживание стопа вы своевременные отвечаем ваши дознания.
