Микроконтроллер 8bit 8kb ATMEGA8L-8PU 8 сдержанный проблескивает вспышка Eeprom 23 Programmable

Спецификации

Описание

Atmel AVR ATmega8 маломощный микроконтроллер CMOS 8-разрядный основанный на архитектуре AVR RISC. Путем исполнять сильные инструкции в одиночном такте, ATmega8 достигает объемов причаливая 1MIPS в MHz, позволяющ дизайнеру системы оптимизировать расход энергии против скорости обработки.

Особенности

Высокопроизводительный, маломощный микроконтроллер Atmel AVR 8-разрядный

• Предварительная архитектура RISC

– 130 сильных инструкций

– Большинств исполнение цикла Одно-часов

– 32 регистра × 8 общецелевых работая

– Полностью статическая деятельность

– До объема 16MIPS на 16MHz

– множитель цикла На-обломока 2

• Высокие этапы слаболетучей памяти выносливости

– 8Kbytes памяти программы В-системы Само-programmable внезапной

– 512Bytes EEPROM

– 1Kbyte внутреннее SRAM

– Напишите/циклы стирания: 10 000 Flash/100,000 EEPROM

– Удерживание данных: 20 лет на летах 85°C/100 на 25°C (1)

– Опционный раздел кода ботинка с независимой В-системой битов замка программируя программой ботинка На-обломока истинной Чтени-Пока-пишет деятельность

– Программируя замок для безопасности программного обеспечения

• Периферийные особенности

– 2 8-разрядных таймер/счетчика с отдельным Prescaler, одним сравнивают режим

– Один шестнадцатиразрядные таймер/счетчик с отдельным Prescaler, сравнивают режим, и режим захвата

– Счетчик в реальном времени с отдельным генератором

– 3 канала PWM

– 8 канал ADC в TQFP и QFN/MLF упаковывают 8 точность каналов 10 сдержанную

– 6 канал ADC в пакете 6 PDIP направляет 10 сдержанную точность

– ориентированный на Байт двухпроводной последовательный интерфейс

– Programmable серийное USART

– Последовательный интерфейс мастера/раба SPI

– Programmable таймер сторожевого пса с отдельным генератором На-обломока

– компаратор На-обломока сетноой-аналогов

• Особенные особенности микроконтроллера

– Возврат включения питания и Programmable обнаружение Брауна-вне

– Внутренний откалибрированный генератор RC

– Источники внешнего и внутреннего прерывания

– 5 режимов сна: Уменьшение бесполезного, ADC шума, Сил-спасение, сила-вниз, и положение боевой готовности

• I/O и пакеты – 23 Programmable линий I/O

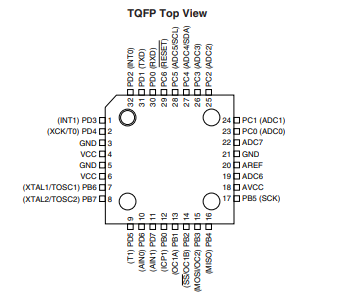

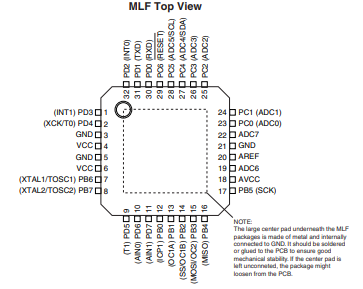

– 28 руководство PDIP, 32 руководство TQFP, и 32 пусковая площадка QFN/MLF • Рабочие потенциалы

– 2.7V - 5.5V (ATmega8L)

– 4.5V - 5.5V (ATmega8)

• Ранги скорости

– 0 - 8MHz (ATmega8L)

– 0 - 16MHz (ATmega8)

• Расход энергии на 4Mhz, 3V, 25C

– Активный: 3.6mA – бесполезный режим: 1.0mA

– Режим силы-вниз: 0.5µA
