линия основанное на Рук трицатидвухразрядное MCU представления Средств-плотности с вспышкой 64 или 128 KB, USB, КОНСЕРВНОЙ БАНКОЙ, 7 таймерами, 2 ADCs, com 9. интерфейсы

> Применения

Эти особенности делают линию семью представления средств-плотности STM32F103xx микроконтроллера соответствующий для широкого диапазона применений как приводы мотора, управление применения, медицинское и handheld оборудование, peripherals ПК и игры, платформы GPS, промышленные применения, PLCs, инверторы, принтеры, блоки развертки, аварийные системы, видео- внутренные связи, и HVACs

> Особенности

• Ядр C.P.U. Cortex®-M3 Arm® трицатидвухразрядное

– 72 MHz максимальной частоты, 1,25 DMIPS/проведения MHz (Dhrystone 2,1) на 0 доступах к памяти статуса ожидания

– разделение умножения и оборудования Одно-цикла

• Памяти

– 64 или 128 кбайта флэш-памяти

– 20 кбайтов SRAM

• Часы, возврат и управление поставками

– 2,0 до поставке применения 3,6 v и I/Os

– POR, PDR, и programmable детектор напряжения тока (PVD)

– кварцевый осциллятор 4 до 16 MHz

– Внутреннее 8 RC фабрик-уравновешенное MHz

– Внутренние 40 КГц RC

– PLL для часов C.P.U.

– генератор 32 КГц для RTC с тарировкой

• Маломощный

– Сон, стоп и режимы ожидания

– Поставка VBAT для RTC и резервных регистров

• 2x 12 бит, конвертеры 1 A/D µs (до 16 каналов)

– Ряд преобразования: 0 до 3,6 v

– возможность Двойн-образца и владения

– Датчик температуры

• DMA

– регулятор DMA 7 каналов

– Peripherals поддержали: таймеры, ADC, SPIs, I 2Cs и USARTs

• До 80 быстрых портов I/O

– 26/37/51/80 I/Os, всего mappable на 16 векторах внешнего прерывания и почти все 5 V-терпимые

> Описание

Линия семья представления средств-плотности STM32F103xx включает высокопроизводительное ядр Arm® Cortex®-M3 трицатидвухразрядное RISC работая на частота 72 MHz, высокоскоростные врезанные памяти (флэш-память до 128 кбайты и SRAM до 20 кбайтов), и обширное растояние увеличенного I/Os и peripherals соединенных до 2 автобуса APB. Все приборы предлагают 2 12 сдержанных ADCs, 3 общецелевых шестнадцатиразрядных таймера плюс один таймер PWM, так же, как стандартных и предварительных интерфейсы связи: до 2 I2Cs и SPIs, 3 USARTs, USB и МОГУТ.

Приборы работают от 2,0 к электропитанию 3,6 v. Они доступны в обоих – 40 до диапазон температур +85 °C и – диапазонов температур 40 до +105 °C выдвинутых. Исчерпывающий набор режима энергосбережения позволяет дизайну маломощных применений.

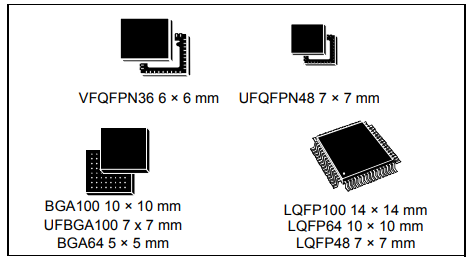

Линия семья представления средств-плотности STM32F103xx включает приборы в 6 различных типах пакета: от 36 штырей к 100 штырей. В зависимости от выбранного прибора, включены различные наборы peripherals, описание ниже дают обзор полного ряда peripherals предложенного в этой семье

> Спецификации
