19 дюймов AG AF AB запроектировал емкостную сенсорную панель GFF с датчиком фильма
19 дюймов AG AF AB запроектировал емкостную сенсорную панель GFF с датчиком фильма
19 дюймов AG AF AB запроектировал емкостную сенсорную панель GFF с датчиком фильма
19 дюймов AG AF AB запроектировал емкостную сенсорную панель GFF с датчиком фильма
19 дюймов AG AF AB запроектировал емкостную сенсорную панель GFF с датчиком фильма
19 дюймов AG AF AB запроектировал емкостную сенсорную панель GFF с датчиком фильма
Спецификации
Номер модели :
MST-GFF-TPB-19-WDA
Место происхождения :
Сучжоу, Цзянсу, Китай
Условия оплаты :
L/C, T/T, западное соединение
Способность поставки :
50000~100000pcs/Month
Срок поставки :
5-8 дней работы
Упаковывая детали :
Коробка
Имя :
Панель экрана касания MST ITO
Пункт касания :
10
Операционная система :
Linux Windows андроида
Технология касания :
PCAP
Регулятор :
WD8752
Канал :
TX: 36 RX: 46
Структура :
Фильм крышки Glass+ITO Film+ITO
Электропитание :
USB: 4.7V | 6.0V, типичное: 5V
Длина кабеля USB :
1.5m
Описание



19 обработка дюйм AG AF AB запроектировала емкостную панель экрана касания с датчиком фильма



1. Характер продукции



Мастерское касание GFF запроектировало емкостную панель экрана касания, через процесс брызгать картина ITO на субстрате фильма для того чтобы сделать фильм-датчик, воспринимает касание точно через соединение емкости. панель экрана касания мастерского касания 17 до 43 дюймов с водоустойчивым, пылезащитный, функция доказательства вандала имеет следующие преимущества: свет в транспорте, длинная продолжительность жизни и для промышленного и уничтожая ровного применения продуктов, точное касание, быстрая реакция, etc.



2. Спецификация модуля



2,1 элементарные сведения




Деталь Особенность Примечания
Регулятор WD8752 -
Канал TX: 36 RX: 46 -
Сила 5V USB: 4.7V | 6.0V, типичное: 5V
Сообщение USB USB: 2,0 высшая скорость
Номер пункта касания 10 -
O.S.Линукс андроида Windows
Расход энергии

режим 1.Active: Входной сигнал 5V USB Max.120mA @

режим 2.Idle: @ входной сигнал 5V USB 90mA

режим 3.Sleep: чем @ входной сигнал 5V USB 1mA

2,2 механические особенности

Деталь Спецификация Блок
Размер экрана 19 Дюйм
Осматривая область

376,32 (L) ×301.06 (W)

 mm
Объектив O.D крышки

392,32 (L) ×326.66 (W)

 mm

2,3 оптически особенности

Деталь Спецификация
Прозрачность Осматривая область ≧85%



3. Спецификация датчика



Деталь Спецификация Блок
Штабелированная структура Крышка 2,0 mm
Верхний OCA 0,125 mm
Датчик фильма 0,125 mm
Нижний OCA 0,125 mm
Датчик фильма 0,125 mm
Размер датчика
 		 Размер OD X

391,32

 mm
Y

325,66

 mm



4. электрическая спецификация



Деталь Тип Значение Блок Примечания
Рабочая температура - -20 | +80 ℃

Влажность

RH 20%~85%
Температура хранения - -30 | +80 ℃

Влажность

RH 20%~85%
Требование к ESD Требование к воздуха ESD ±8 KV Воздух
Требование к контакта ESD ±6 KV Касание



5. Функциональный тест



5,1 методы контроля и условия




Соединитесь танцует джигу (поставщик обеспечивает джиги теста и программное обеспечение теста) к компьютеру; функция касания теста продуктов в нормальных электрических характеристиках.


5,2 стандарты осмотра


Не позвольте никаким ненормальностям функции.

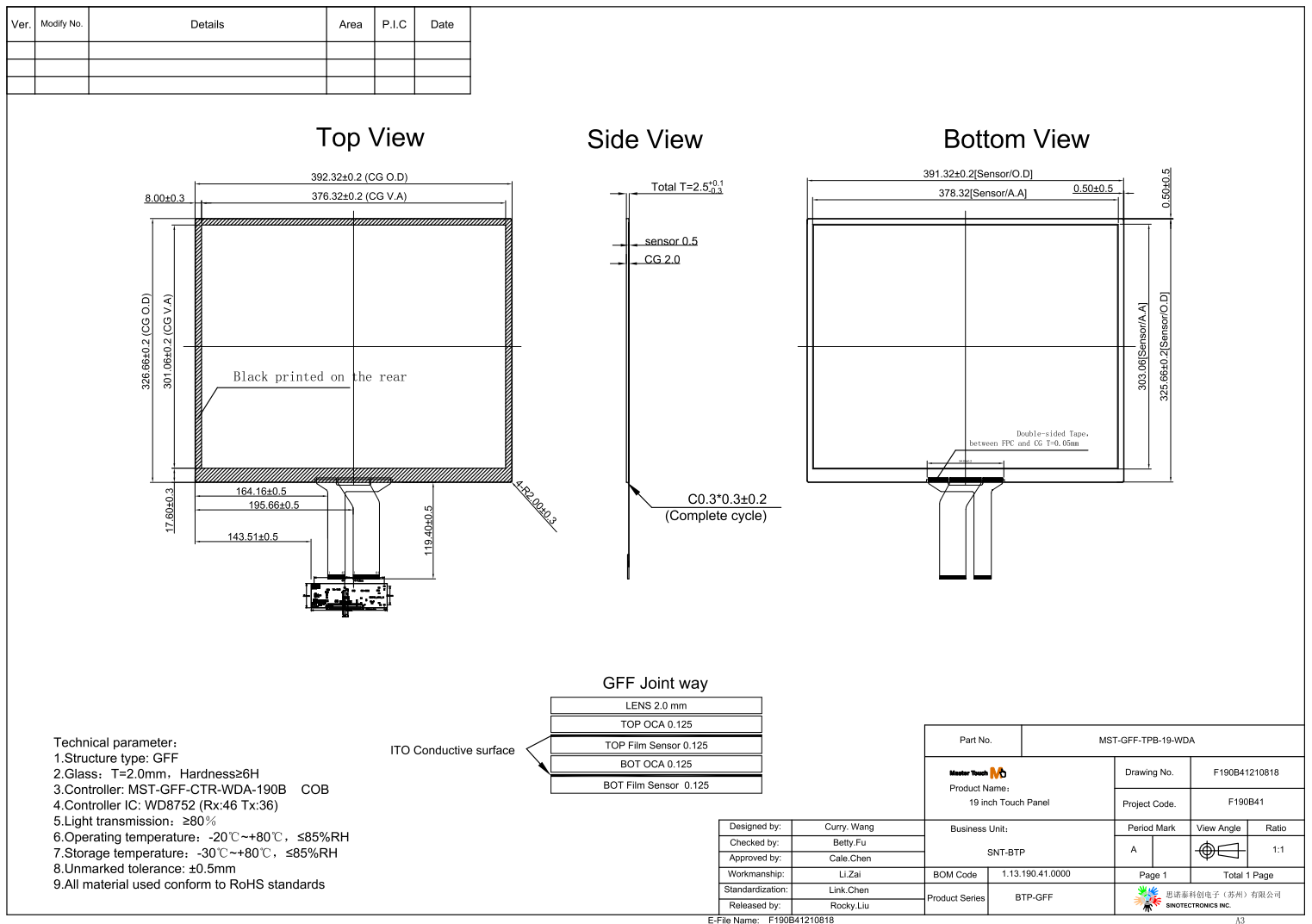

6. Чертеж



19 дюймов AG AF AB запроектировал емкостную сенсорную панель GFF с датчиком фильма

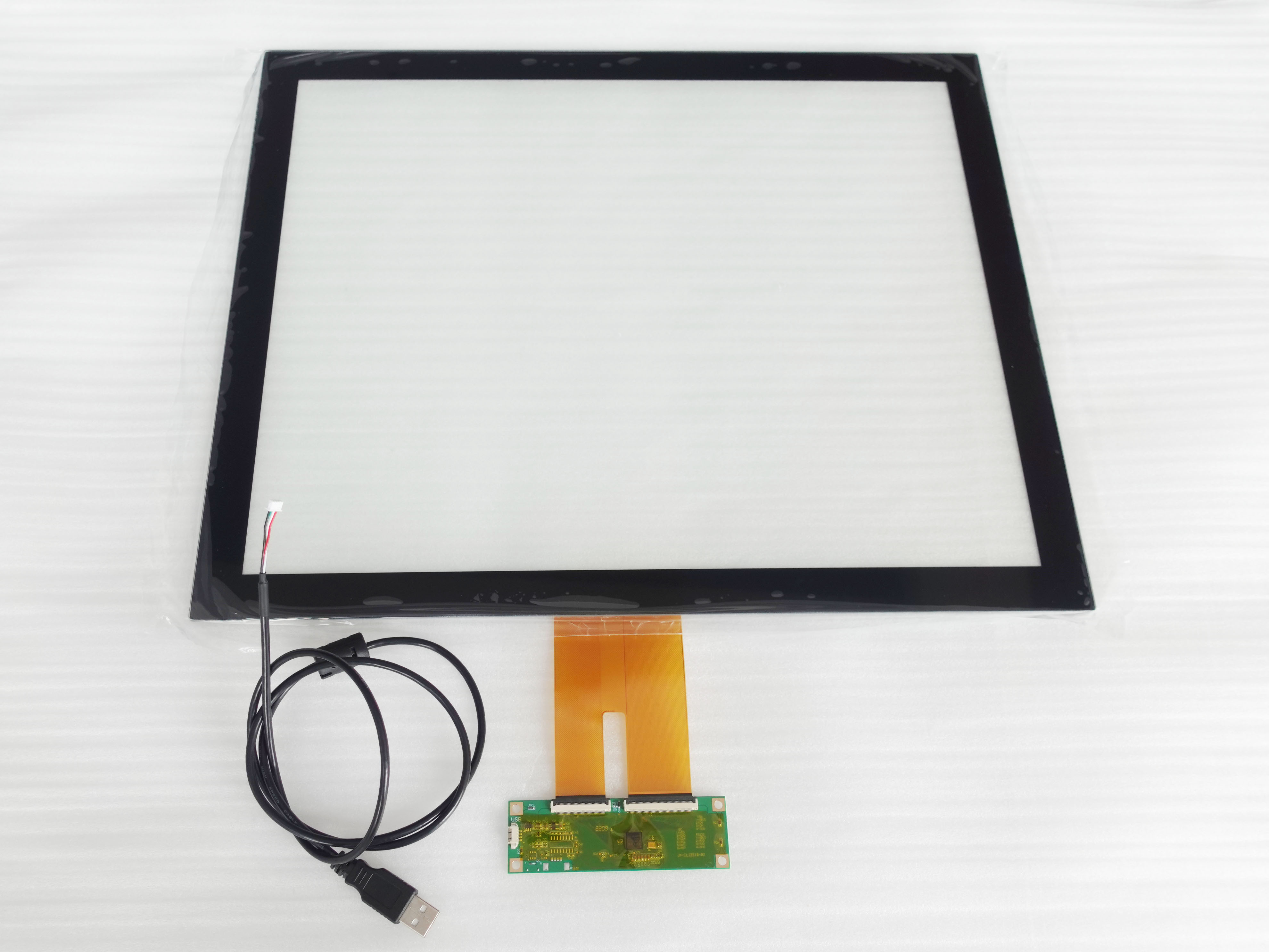

7. Детали

19 дюймов AG AF AB запроектировал емкостную сенсорную панель GFF с датчиком фильма



8. детали и критеря по теста сенсорной панели FPC



Деталь теста

Qty

(ПК)

 Детали и критеря по теста сенсорной панели FPC
Сразу PullingTest 5

Условия испытаний:

1. Вытягивать вес: 500g.

2. Вытягивать скорость: 25 mm/min

3. Вытягивать угол: 90o

4. После теста, проверьте функциональность сенсорной панели через джиг теста

Критеря по пропуска:

- Отсутствие повреждения самого FPC

- Никакое любое шелушение на FPC не размещало на зоне пусковой площадки выпуска облигаций

- Отсутствие функционального отказа после теста

Проба на изгиб



 5

Условия испытаний:

1. гнуть 45 градусов: 100 раз

2. гнуть 90 градусов: 200 раз

3. После теста, проверьте функциональность сенсорной панели через джиг теста

Критеря по пропуска:

- Отсутствие повреждения самого FPC

- Никакое любое шелушение на FPC не размещало на зоне пусковой площадки выпуска облигаций

- Отсутствие функционального отказа после теста
5

Условия испытаний:

1. Изогните гнуть: 30 циклов

(Каждый цикл: 0o - > 180o --> 0o)

2. После теста, проверьте функциональность сенсорной панели через джиг теста

3. гнуть ф=1 mm

Критеря по пропуска:

- Отсутствие повреждения самого FPC

- Никакое любое шелушение на FPC не размещало на зоне пусковой площадки выпуска облигаций

- Отсутствие функционального отказа после теста
