Противобактериологический стеклянный фильм панель экрана касания 43 дюймов для медицинского
Противобактериологический стеклянный фильм панель экрана касания 43 дюймов для медицинского
Спецификации
Brand Name :
Master Touch
Model Number :
MST-GFF-TPB-43-ILI
Place of Origin :
Suzhou, Jiangsu, China
Price :
$145-168/piece
Payment Terms :
L/C, T/T, Western Union
Supply Ability :
50000~100000pcs/Month
Delivery Time :
5-8 work days
Packaging Details :
carton
Name :
MST ITO Touch Screen Panel
Touch point :
10
Operating System :
Android/ Linux/ Windows
Touch Technology :
Pcap
Controller :
ILI2323
Channel :
TX: 54 RX: 96
Structure :
Cover Glass+ITO Film+ITO Film
Power Supply :
USB: 4.7V ~ 6.0V, Typical: 5V
USB Cable Length :
1.5m
Описание



Панель экрана касания структуры фильма стеклянного фильма 43 Анти--бактерий дюйма для медицинского использования



1. Характер продукции



Дюйм GFF мастерского касания 43 запроектировал емкостную панель экрана касания, через процесс брызгать картина ITO на субстрате фильма для того чтобы сделать фильм-датчик, воспринимает касание точно через соединение емкости.

Емкостные работы сенсорной панели через индукцию тела настоящую. Когда палец на или близко к поверхности сенсорной панели, должной к электрическому полю тела, потребителю и формам поверхности сенсорной панели одна соединяя емкость. Для высокочастотное настоящего, емкость сразу проводник, тогда пальцы сосут небольшое течение от точки соприкосновения, через усиливаться и точно высчитывающ этот настоящий сигнал, регулятор разрабатывает положение пункта касания.

Преимущества 43 дюймов GFF низкая капитальная стоимость, соответствующая для серийного производства небольшого количества, и светлой структуры.



2. Спецификация модуля



2,1 элементарные сведения




Деталь Особенность Примечания
Регулятор ILI2323 -
Канал TX: 54 RX: 96 -
Сила 5V USB: 4.7V | 6.0V, типичное: 5V
Сообщение USB USB: 2,0 высшая скорость
Номер пункта касания 10 -
O.S.Линукс андроида Windows
Расход энергии

режим 1.Active: Входной сигнал 5V USB Max.120mA @

режим 2.Idle: @ входной сигнал 5V USB 90mA

режим 3.Sleep: чем @ входной сигнал 5V USB 1mA

2,2 механические особенности

Деталь Спецификация Блок
Размер экрана 43 Дюйм
Осматривая область

930 (L) ×525 (W)

 mm
Объектив O.D крышки

1036 (L) ×631 (W)

 mm

2,3 оптически особенности

Деталь Спецификация
Прозрачность Осматривая область ≧85%



3. Спецификация датчика



Деталь Спецификация Блок
Штабелированная структура Крышка 4,0 mm
Верхний OCA 0,125 mm
Датчик фильма 0,125 mm
Нижний OCA 0,125 mm
Датчик фильма 0,125 mm
Размер датчика
 		 Размер OD X

962,2

 mm
Y

555,8

 mm



4. электрическая спецификация



Деталь Тип Значение Блок Примечания
Рабочая температура - -20 | +80 ℃

Влажность

RH 20%~85%
Температура хранения - -30 | +80 ℃

Влажность

RH 20%~85%
Требование к ESD Требование к воздуха ESD ±8 KV Воздух
Требование к контакта ESD ±6 KV Касание



5. Функциональный тест



5,1 методы контроля и условия




Соединитесь танцует джигу (поставщик обеспечивает джиги теста и программное обеспечение теста) к компьютеру; функция касания теста продуктов в нормальных электрических характеристиках.


5,2 стандарты осмотра


Не позвольте никаким ненормальностям функции.

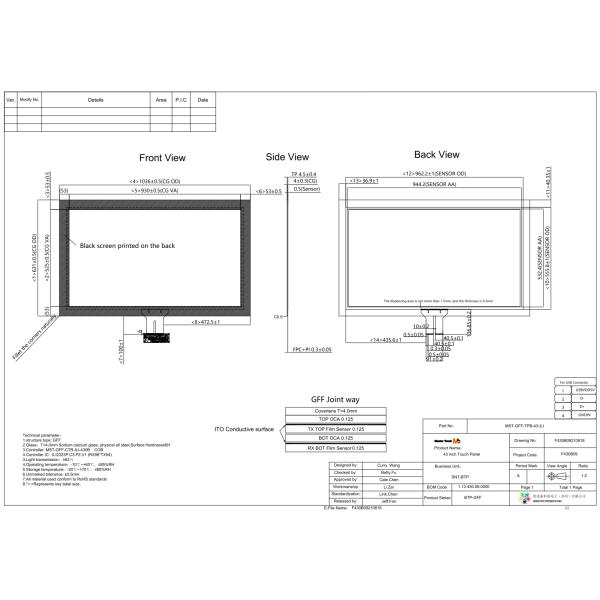

6. Чертеж



Противобактериологический стеклянный фильм панель экрана касания 43 дюймов для медицинского

7. Детали

Противобактериологический стеклянный фильм панель экрана касания 43 дюймов для медицинского



8. детали и критеря по теста сенсорной панели FPC



Деталь теста

Qty

(ПК)

 Детали и критеря по теста сенсорной панели FPC
Сразу PullingTest 5

Условия испытаний:

1. Вытягивать вес: 500g.

2. Вытягивать скорость: 25 mm/min

3. Вытягивать угол: 90o

4. После теста, проверьте функциональность сенсорной панели через джиг теста

Критеря по пропуска:

- Отсутствие повреждения самого FPC

- Никакое любое шелушение на FPC не размещало на зоне пусковой площадки выпуска облигаций

- Отсутствие функционального отказа после теста

Проба на изгиб



 5

Условия испытаний:

1. гнуть 45 градусов: 100 раз

2. гнуть 90 градусов: 200 раз

3. После теста, проверьте функциональность сенсорной панели через джиг теста

Критеря по пропуска:

- Отсутствие повреждения самого FPC

- Никакое любое шелушение на FPC не размещало на зоне пусковой площадки выпуска облигаций

- Отсутствие функционального отказа после теста
5

Условия испытаний:

1. Изогните гнуть: 30 циклов

(Каждый цикл: 0o - > 180o --> 0o)

2. После теста, проверьте функциональность сенсорной панели через джиг теста

3. гнуть ф=1 mm

Критеря по пропуска:

- Отсутствие повреждения самого FPC

- Никакое любое шелушение на FPC не размещало на зоне пусковой площадки выпуска облигаций

- Отсутствие функционального отказа после теста





























































9. вопросы и ответы

Противобактериологический стеклянный фильм панель экрана касания 43 дюймов для медицинского
