Сделанный в Китае 3 Мини-серии 2hp 1.5kw VFD участков для резинового автомата для резки

Внедрение продукции

Серия FPR500 полагается на обломоке мотора управлением двойн-ядра DSP компании TI профессиональном, который поставляет международный ведущий алгоритм векторного управления для того чтобы осуществить реальное высокоточное управление вращающего момента вектора потока. Она имеет встроенное векторное управление страницы (VC), свободное от страниц векторное управление (SVC), и режимы контроля V/F, которые получают широкое применение к высокоскоростной точности контроля, быстрому ответу вращающего момента, и высокой эффективности на низкочастотном. Интеграция управления вращающего момента, управления скоростью, и управления положения может соотвествовать высокопроизводительные применений клиента. И, FPR 500 имеет способность превысить представление анти--отключения подобных продуктов и приспособиться к строгим энергосистеме, температуре окружающей среды, влажности, и пыли, значительно улучшая надежность продуктов.

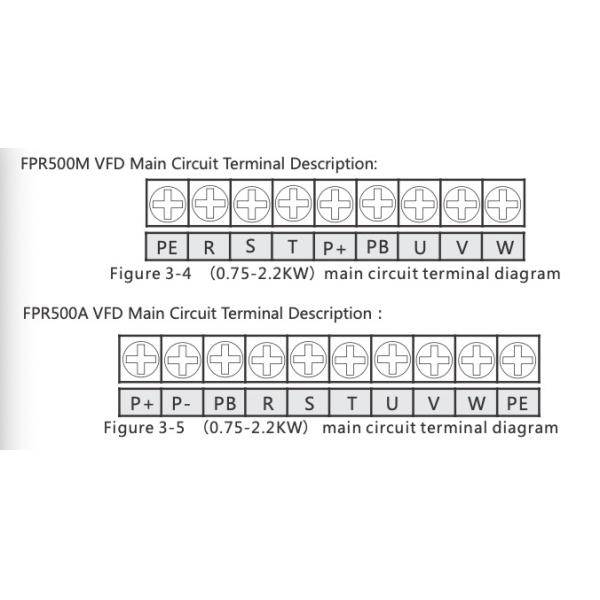

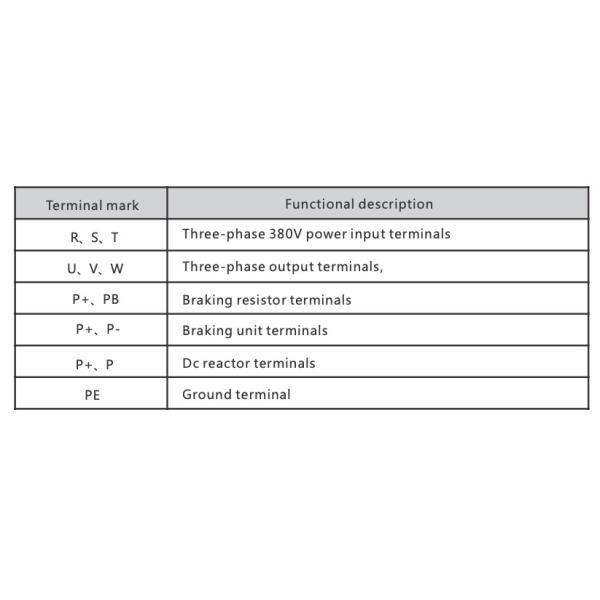

Присоединительный зажим VFD основной

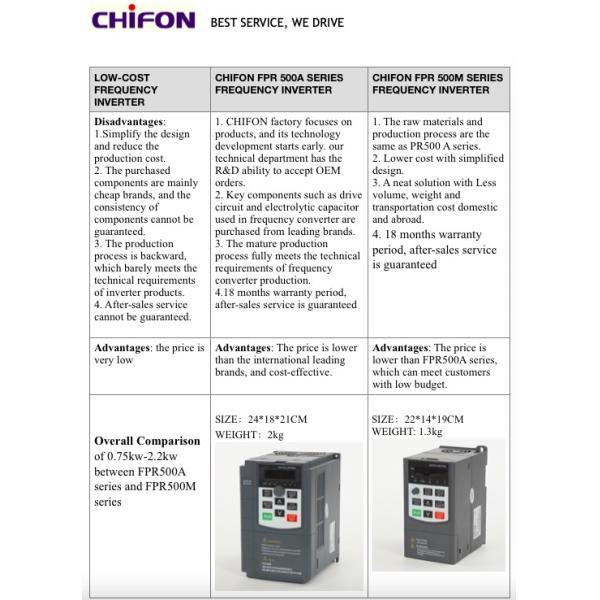

Преимущество серии FPR500M

VFD на практике

Производительность электроники обычно, который приходят в одиночный пакет с установленным плато – модулем силы. По мере того как эти компоненты рассеивают жару, им нужно быть зафиксированным к heatsink, обычно алюминиевые штранг-прессование или отливка. Heatsink будет иметь вентилятор или вентиляторы, который нужно охладить его, за исключением самых небольших блоков. Преимущество если вентилятор только включает, то если heatsink получает грязь горячих, по мере того как вентиляторы могут нести вне с течением времени, так же, как дуновения, пыль и жидкости в VFD.

Обычно будет по крайней мере одна плата с печатным монтажом „силы“ близко к модулю силы для того чтобы снести цепи связанные с IGBTs. Будут возбуждающие контуры ворот, электропитание, настоящие цепи измерения и цепь inrush. Весь эти будут взаимодействовать к управляемой схеме – больше из этого позже.

Каждое IGBT требует возбуждающего контура ворот. Эти поворачивают IGBT время от времени как необходимы, и подключены сразу с IGBT и поэтому с частью силы переменного привода частоты. Приводам ворот также будет нужно электропитание, настолько фактически 4 отдельных поставки необходимы, одна для каждого „верхнего“ IGBT и общее одно для 3 „понизить“ IGBTs. По мере того как электропитанию нужно поставить электронику контроля, вентиляторы, и все еще, оно будет довольно осложненным. Обычно небольшое IGBT поставляет высокочастотный трансформатор от связи DC, secondaries чего кормите различные регуляторы поставки.

Настоящее измерение важно и трудно в переменном приводе частоты. Важный потому что нам нужно контролировать течения выхода (дать хорошие управление и предохранение от мотора) и возможные течения короткого замыкания для защиты IGBTs. Трудный потому что пунктам измерения в выходе (или связи DC) VFD и нужна сила и изоляция получить сигнал назад к сетям контроля. На практике это значит использующ несколько датчиков эффекта Холла для того чтобы измерить течение в выходе, и один или два быстрого шунт датчика или сопротивляющихся в связи DC.

Конденсатор связи DC будет установлен на доске силы также, и когда переменный привод частоты сперва будет включен он будет uncharged, так цепь состоя из реле и резистор использован для того чтобы ограничивать inrush настоящий. Обязанности конденсатора через резистор и реле замыкают накоротко резистор после несколько секунд для нормального функционирования.

Так, что будут pcbs силы. На самых больших переменных приводах частоты они будут соединены с IGBTs и конденсаторами трудными проводкой или шинопроводами; на более небольшом VFDs все будет установлено на одни или больше доски силы.

Электроника контроля обычно будет разделена между pcbs силы и контрольной панелью. Особенная интегральная схемаа на доске силы произведет время от времени сигналы для вентилей совпадения. Это будет проконтролировано от главного процессора на отдельной контрольной панели; сообщение между 2 будет использовать быструю серийную связь. Это делает изоляцию контрольной панели более легким. Важно вспомнить что этой изоляции здесь (используя optocouplers) необходимы по мере того как pcb силы подключен со связью DC, и следовательно основ.
