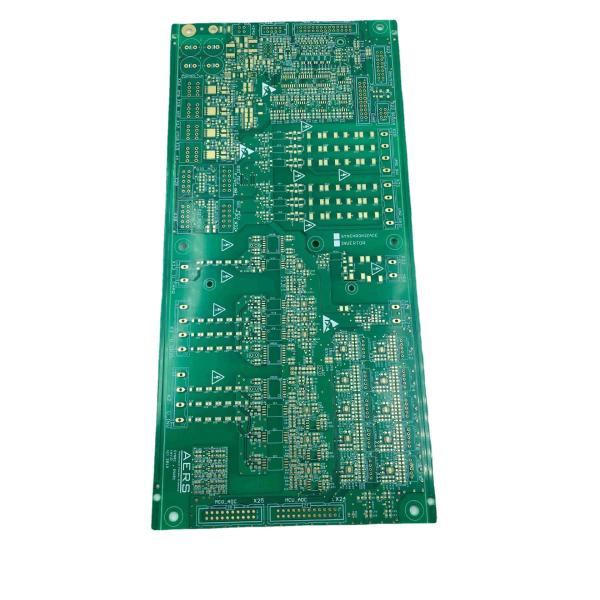

FR4 доска 2 слоев, зеленое масло маски припоя, золото погружения поверхности
Здесь некоторые детали о FR4 доска 2 слоев с зеленой маской припоя и поверхностным золотом погружения:
Доска сделана из материала FR4, который общий стекл-усиленный материал эпоксидной смолы слоистый который широко использован в производстве PCB.
Доска имеет 2 слоя, поэтому она значит что она имеет 2 слоя проводного материала быть отделенным изолирующим слоем. доски 2-слоя часто использованы в более простых цепях или где цена забота.
Доска имеет зеленую маску припоя, которая тип защитного покрытия которое приложено к доске для защиты медных трассировок и для предотвращения мостов припоя. Зеленый цвет стандартный цвет используемый в производстве PCB.
Доска имеет поверхностный финиш золота погружения, который тип поверхностного финиша который обеспечивает плоскую и даже поверхностный идеал для паять. Финиш золота погружения также защищает медные трассировки на доске от оксидации и корозии.
Общий, этот FR4 доска 2 слоев с зеленой маской припоя и поверхностный золото погружения стандартная доска которая конструирована для простых цепей или где цена забота. Доска была покрыта с зеленой маской припоя для защиты медных трассировок и закончена с поверхностью золота погружения для того чтобы обеспечить надежную и коррозионностойкую контактирующую поверхность для внешних соединений.
Деталь | возможность |
Основное вещество | FR-4, высокий TG FR-4, материал галоида свободный, CEM-3, CEM-1, PTFE, основание Rogers, Arlon, Taconic, алюминиевых, тефлон, PI, etc |
Слои | 1-60 |
Законченная внутренняя/наружная медная толщина | 0.5-6OZ |
Законченная толщина доски | 0.2-7.0mm (обзор) потребностей ≤0.2mm, ≤0.4mm для HASL |
Доска thickness≤1.0mm: +/-0.1mm 1Board thickness>2.0mm: +/--8% |
|
Максимальный размер панели | ≤2sidesPCB: 600*1500mm Разнослоистый PCB: 500*1200mm |
Минимальная линия ширина проводника/дистанционирование | Внутренние слои: ≥3/3mil Наружные слои: ≥3.5/3.5mil |
Минимальный размер отверстия | Механическое отверстие: 0.15mm Отверстие лазера: 0.1mm |
Сверля точность: первый сверля первый сверлить: 1mil Второй сверлить: 4mil |
|
Коробоватость | Доска thickness≤0.79mm: β≤1.0% 0.80≤Board thickness≤2.4mm: β≤0.7% Доска thickness≥2.5mm: β≤0.5% |
Контролируемый импеданс | +/- 5% Ω (<50> |
Коэффициент сжатия | 15:01 |
Минимальное сваривая кольцо | 4mil |
Минимальный мост маски припоя | ≥0.08mm |
Затыкать возможность vias | 0.2-0.8mm |
Допуск на диаметр отверстия | PTH: +/-3mil NPTH: +/-2mil |
Профиль плана | Отверстие печати моста раута V-cut/ |
Цвет маски припоя | Зеленый, желтый, черный, голубой, красный, белый, штейновый зеленый цвет |
Компонентный цвет метки | белый, желтый, черный |
Поверхностное покрытие | OSP: 0.2-0.5um HASL: 2-40um Неэтилированное HASL: 2-40um ENIG: Au 1-10U '' ENEPIG: „PB 2-5U'/Au 1-8U“ „ Олово погружения: 0.8-1.5um Серебр погружения: 0.1-1.2um Маска Peelable голубая Чернила углерода Плакировка золота: Au 1-150U '' |
E-тест | Тестер летая зонда: 0.4-6.0mm, максимальное 19.6*23.5inch |
Минимальное дистанционирование от пусковой площадки теста для восхождения на борт края: 0,5 mm | |
Минимальное проводное сопротивление: 5 Ω | |
Максимальное сопротивление изоляции: 250 MΩ | |
Максимальное напряжение тока теста: 500 v | |
Минимальный диаметр пусковой площадки теста: 6 mil | |
Минимальная пусковая площадка теста для того чтобы проложить дистанционирование: 10 mil | |
Максимальное течение теста: 200 МАМ
|
CO. цепи Шэньчжэня Jieteng, Ltd. надежный и авторитетный изготовитель PCB с сильным фокусом на качестве и нововведении. Компания использует предварительное технологическое оборудование и методы для обеспечения своего PCBs соотвествуют самые высокие. Компания имеют команду опытных инженеров и техники которая работают близко с клиентами для обеспечения что наше PCBs соотвествовать их специфические.
Вместе со своим обязательством к качеству, компания также совершена к обеспечивать превосходное обслуживание клиента. CO. цепи Jeton, Ltd. работает близко с клиентами для того чтобы снабдить персонализированные решения и поддержку в течении всего процесса производства PCB от дизайна доставка.
