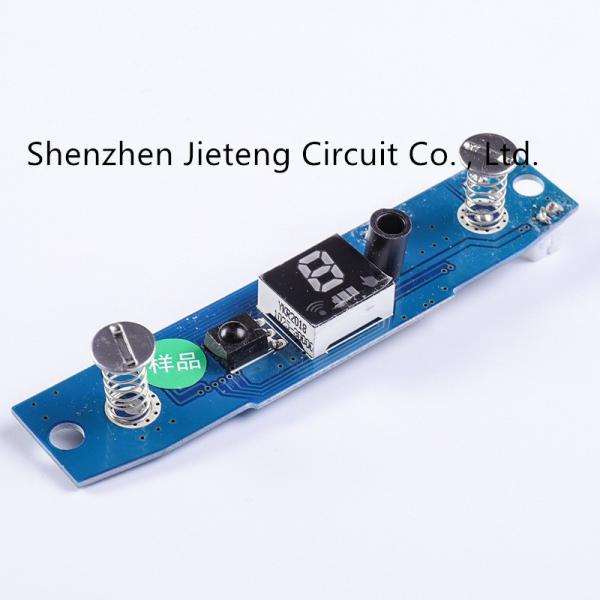

ПРИЛОЖЕНИЕ развития решения регистратора данных PCBA события писать PCB высокочастотную доску
| Емкость изготовления PCB | |
| Деталь | Спецификация |
| Материал | FR-4, FR1, FR2; CEM-1, CEM-3, Rogers, тефлон, Arlon, алюминиевое основание, медные основание, керамический, посуда, etc. |
| Примечания | Высокий Tg CCL доступен (Tg>=170℃) |
| Толщина доски финиша | 0,2 mm-6.00mm (8mil-126mil) |
| Поверхностный финиш | Палец золота (>=0.13um), золото погружения (0.025-0075um), покрывая золото (0.025-3.0um), HASL (5-20um), OSP (0.2-0.5um) |
| Форма | Трасса, пунш, V-отрезок, скашивает |
| Поверхностное покрытие | Маска припоя (черный, зеленый, белый, красный, голубой, thickness>=12um, блок, BGA) |
| Silkscreen (черный, желтый, белый) | |
| Способн-маска корки (красный, голубой, thickness>=300um) | |
| Минимальное ядр | 0.075mm (3mil) |
| Медная толщина | минута 1/2 oz; 12oz максимальное |
| Минимальные ширина & интервал между строками трассировки | 0.075mm/0.075mm (3mil/3mil) |
| Минимальный диаметр отверстия для сверлить CNC | 0.1mm (4mil) |
| Минимальный диаметр отверстия для пробивать | 0.6mm (35mil) |
| Самый большой размер панели | 610mm * 508mm |
| Положение отверстия | сверлить CNC +/-0.075mm (3mil) |
| Ширина проводника (w) | +/-0.05mm (2mil) или +/--20% оригинала |
| Диаметр отверстия (h) | PTHL: +/-0.075mm (3mil) |
| Не PTHL: +/-0.05mm (2mil) | |
| Допуск плана | трасса CNC +/-0.1mm (4mil) |
| Искривление & извив | 0,70% |
| Сопротивление изоляции | 10Kohm-20Mohm |
| Проводимость | <50ohm> |
| Напряжение тока теста | 10-300V |
| Размер панели | 110 x 100mm (минута) |
| 660 x 600mm (максимальный) | |
| misregistration Сло-слоя | 4 слоя: 0.15mm (6mil) максимальное |
| 6 слоев: 0.25mm (10mil) максимальное | |
| Минимальное дистанционирование между краем отверстия к картине сетей внутреннего слоя | 0.25mm (10mil) |
| Минимальное дистанционирование между планом доски к картине сетей внутреннего слоя | 0.25mm (10mil) |
| Допуск толщины доски |
4 слоя: +/-0.13mm (5mil) |
