Ряд 60 кабеля оптического волокна 24B1.3 OPGW ADSS 130 проводов металла радиосвязи силы наружных материальных

      Заземленный кабель стекловолокна составной надземный (также известный как заземленный кабель волокна составной надземный). Стекловолокно помещено в заземленном кабеле надземной высоковольтной передающей линии для того чтобы сформировать волоконнооптическую коммуникационную сеть на передающей линии. Эта структура имеет двойственные функции земли и сообщения, и вообще вызвана кабелем OPGW.

      Кабель OPGW создан программу-оболочку с проводами металла. Оптический кабель более надежен, стабилизирован и тверд. Должный к интеграции надземного заземленного кабеля и оптического кабеля, сравненной с пользой других оптических кабелей, сокращен срок строительства и стоимость строительства сохранена. К тому же, если OPGW сделано алюмини-одетого стального провода провода или алюминиевых сплава, то оно соответствующее к раскрывать хороший заземленный кабель накладных расходов проводника, который может уменьшить потенциальное течение поставки передающей линии, для уменьшения перенапряжения частоты силы, и улучшает линию связи линии электропередач. Преимущества взаимодействия и опасных влияний. Потому что волокно имеет анти--электромагнитное взаимодействие и легковес, его можно установить на верхнюю часть башни передающей линии без рассмотрения оптимального устанавливая положения и электромагнитной корозии. Поэтому, OPGW имеет замечательные характеристики как высокая надежность, главное механическое представление, и низкая цена. Этот метод особенно соответствующий и экономический кладя или заменяющ существующие земные линии.

Характеристика

1.Good механическое и представление температуры
2. Высокопрочная свободная трубка которая гидролиз устойчивый
смесь завалки трубки 3.Special обеспечить критическую защиту волокна
4.Specially конструировало компактную текстуру хорошо на предотвращении свободной трубки от сжимать
сопротивление 5.Crush и гибкость
провод 6.Steel использовал как центральный член прочности
трубка 7.loose заполняя завалку кабельной жилы compound100%
Увеличение 8.PSP влагостойкое

Применение

Заземленный кабель стекловолокна составной [OPGW] соответствующий для установки на новые линии электропередач с двойной функцией заземленного кабеля и сообщения. Особенно для установки на нормальное voitage и дополнительные высоковольтные линии электропередач. OPGW может заменить обычный заземленный кабель старой линии электропередач с увеличением функции связи волокна. Они проводят короткое замыкание настоящее и обеспечивают сопротивление молнии.

Особенности

1. до 144 волокна
2. диаметр и вес кабеля приблизительные с другим заземленным кабелем. Меньше дополнительной нагрузки, который нужно возвышаться, высокая прочность на растяжение.
3. превосходная трубка нержавеющей стали садя технологию на мель делает волокна имеет хорошую вторичную сверхнормальную длину и позволяет волокнам свободному движению в трубке. Что держит волокно свободной от стресс пока кабель подвергается к продольному стрессу.
4. стекловолокна защищены трубками нержавеющей стали.
5. превосходная безопасность, хорошая пуля сопротивляется представлению.
6. ACSW, AAW и сели на мель SST, который дизайн обеспечивают электрическую проводимость сочетания из широкого диапазона и механическую прочность на растяжение.

Спецификация техника

Раскрытие конструкции OPGW должно обратить внимание проблема:

       Конструкция OPGW отличает обычные стальные стренги. Должен быть позабочен для предотвращения постоянного повреждения избежать удара представления волокна в будущем. Он должен быть рассмотрен: Кручение OPGW, microbending, местное радиальное давление вне струбцины и загрязнение волокна. Поэтому, следующие действенные меры должны быть приняты во время участка конструкции для того чтобы разрешить:

(1) предотвращает OPGW от переплетать

      Установите противовес и прибор анти--кручения на идущую плиту и затягивая струбцину;

      Используйте особенные двойные шкивы паза;

     Машина анти--провода напряжения с двойным воротом;

(2) предотвратить и уменьшить microbend и стресс OPGW

      Никакие острые углы не позволены (контроль минимальный радиус загиба 500mm);

      Диаметр диска кабеля OPGW должен быть никакой более менее чем 1500mm;

      Диаметр шкива должен быть больше чем 25 раз диаметр OPGW, вообще меньше чем 500mm; внутренность шкива должна иметь нейлон или резиновое набивку, который нужно предотвратить поцарапать поверхность OPGW;

      Соответствующие штуцеры линии и выплаты тракции;

      Определите максимальную длину диска OPGW для того чтобы быть 6000M для предотвращения числа шкивов от проходить;

      Линия угол линии непрерывного разряда ограничена к ≤30°. В растяжимом разделе линии разрядки, OPGW после того как угол будет должен находиться в форме «c»;

(3) контроль займет напряжение:

      Гидравлическая напрягая машина с прибором и подъемной машиной трения тракции;

      Ограничивайте скорость линии для того чтобы быть ≤ 0,5 m/s;

(4) предотвращает загрязнение волокна

     На конструкции и раскрытии OPGW, внимание должно быть обращено конец пакета;

     К тому же, прежде чем OPGW приезжает на место, перед раскрытием, после того как раскрытие завершено для соединения волокна и выполнена конструкция всей линии, проверка соответствия условиям амортизации стекловолокна OPGW должна быть унесена во времени.

Главное сопротивление молнии

• Меньше проводов алюминиевого сплава (AA) необходимы для встречи электрических спецификаций
• Больше/более тяжелый провод обязанности ACS смогите быть использовано
• Провода AA можно совершенно заменить на ACS в некоторых применениях

Прессованная алюминиевая трубка ядра

• Хорошие толкотня сочетания из и сопротивление зубчика
• Трубка ядра смогите безопасно и легко быть направлено к закрытию без панцыря
• Легкий доступ к оптически главному начальнику ядра

Электрическое представление

• Алюминиевая трубка ядра существенно увеличивает поперечное сечение проводника
• Улучшенная емкость короткого замыкания

Высокая эффективность. Даже в высоких отсчетах волокна

• Все волокна расквартированы в трубке ядра
• Трубки ядра доступны в широком диапазоне внутренних диаметров
• Провода панцыря не заменены на трубки волокна в дизайнах высокого отсчета

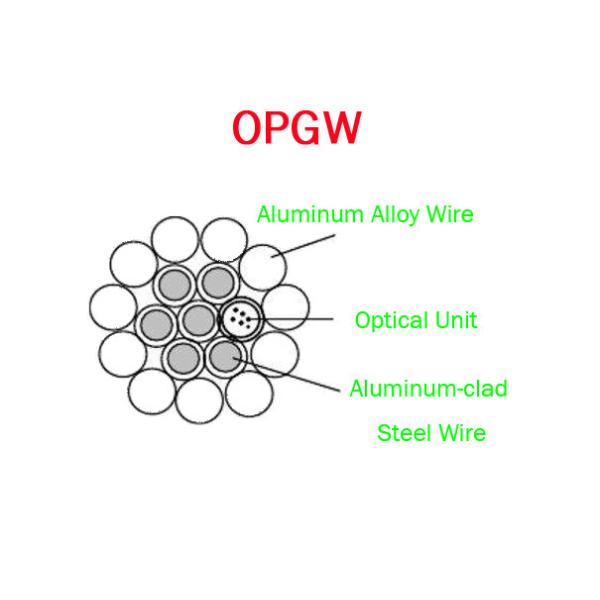

структура




Пакет и доставка:


1. Весь из нашего пакета кабеля оптического волокна с барабанчиком экспорта деревянным.

2. 2~3km/drum, на открытом воздухе размер кабеля оптического волокна деревянный 110cm*110cm*71cm, 0.85CBM,

3. Может быть нагрузка около 39 барабанчиков для 20GP.
Также примите изготовленный на заказ тросовый ролик от клиентов. добро пожаловать для того чтобы связаться мы!
