Режим кабеля GYTA53 GYTS53 на открытом воздухе сразу оптического волокна захоронения бронированный сразу похороненный одиночный

Кабель на открытом воздухе оптического волокна бронированный

GYTA53-24B1.3

Характер продукции:

       GYTA53 использует член прочности металла как центральный член прочности для того чтобы обеспечить превосходное представление напряжения кабеля. структура Двух-куртки обеспечивает свойства кабеля славные сопротивления влаги и задавливает сопротивление. Двойная структура панцыря обеспечивает свойство кабеля хорошее грызун-сопротивления. Высокопрочная свободная трубка гидролиз устойчивый. Слой вод-преграждая материала приложен вокруг кабельной жилы для предотвращения входа воды. Его можно использовать для трубопровода и сразу похороненного применения, соответствующий для жестких окружающих сред.

Особенность:

      1. Хорошее представление механических и температуры
2. высокопрочная свободная трубка которая гидролиз устойчивый
3. смесь особенной трубки заполняя обеспечивает критическую защиту волокна
4. сопротивление и гибкость толкотни
5. Приняты следующие измерения обеспечить кабель watertight:
A. стальной провод используемый как центральный член прочности
B. смесь свободной трубки заполняя
завалка 100% кабельной жилы C.
барьер влаги D. APL
материал E. Вод-преграждая

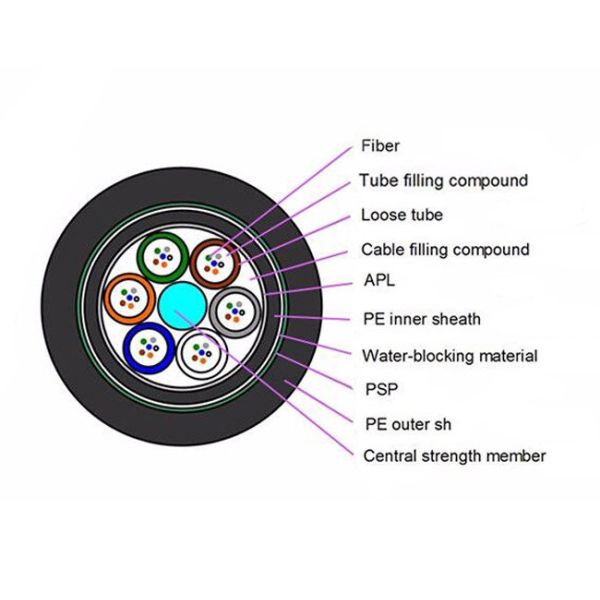

Дизайн кабеля:

• SM-волокна  24.
•    6 SM-волокон помещенных в каждой трубке.
• провод  стальной как центральный член прочности.
• трубки буфера  свободные SZ-сели на мель.
•    Амортизированная трубка заполненная с заполняя смесью пока, который сели на мель ядр предусматриванное с материалом блока воды.
•    Алюминиевая лента как барьер влаги.
•    Оболочка кабеля PE внутренняя.
•    Рифленая лента нержавеющей стали armored.
•    Оболочка кабеля HDPE наружная.
•  соответствующее как: Непосредственн-похороненная установка.

1 стандарт ссылки

       IEC 60793-1, 60793-2, 60794-1

ITU-T G650, G652

2 оптически и механические характеристики волокна

3 механических требования и метода кабеля волокна

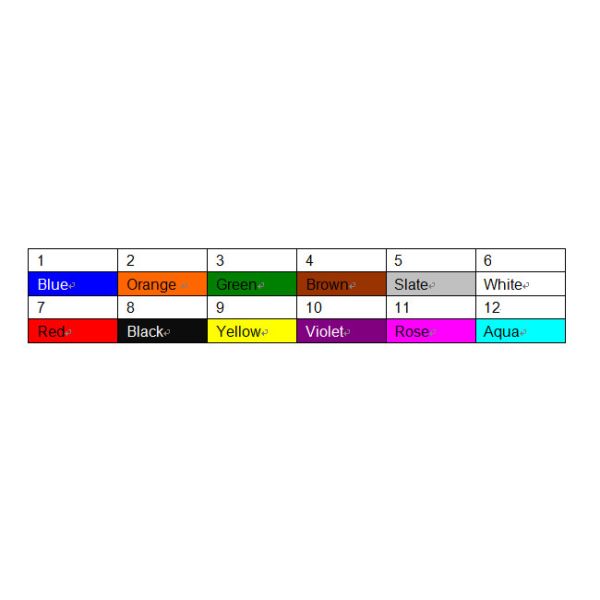

Кодирование по цвету 4 волокон и кодирование по цвету трубки

Структура 5

Механическая спецификация 6

7 экологически

Продукт согласие с инструкцией ISO 14001and ЕС ROHS (Pb свободного от в ZTE)

8 упаковка и логотип

8,1 паковать

8.1.1 каждая одиночная длина кабеля будет обветрена на барабанчике утюга стойк-деревянном составном.

8.1.2 покрытый пластиковым листом буфера.

8.1.3 загерметизированный сильными деревянными половыми досками.

8.1.4 длина барабанчика

Длина барабанчика 8.1.4.1 стандартная 3000m;

Количество итога 8.1.4.2 по крайней мере приказанное количество.

8.1.4.3 или его можно поставить согласно требованиям к клиентов, но более долго чем 5000m.

8.2. Маркировка барабанчика

• Имя изготовителя;
• Изготовляя год и месяц;
• стрелка Крен-направления;
• Положение наружного конца кабеля показывая стрелку;
• Тип и размер кабеля;
• Номер барабанчика;
• Длина барабанчика;
• Большой/чистый вес;
• Плита предосторежения показывая правильный метод для нагружать, разгружающ и транспортировать кабель;
• Другая информация для потребителей как но. контракта, но. проекта, и назначение доставки. (если нужно), то

8,3 документы идентификации кабеля

• Сертификат квалифицированный продуктом;
• Отчет по испытанию.
• Точные данные по тома и веса.

9 экологически

Продукт согласие с инструкцией ЕС ROHS
