2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом
2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом
2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом
2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом
2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом
2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом
2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом
2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом
Спецификации
Номер модели :
2835
Место происхождения :
СУЧЖОУ
Количество минимального заказа :
4000PCS
Условия оплаты :
Западное соединение, MoneyGram, T/T
Способность поставки :
800KK В МЕСЯЦ
Срок поставки :
7-10 дней
Упаковывая детали :
4000PCS /ROLL
Имя :
СИД 2835 SMD
CCT :
9000k-30000k
Сила :
300MA
Светящий поток (lm) :
140-160lm
Применение :
Осветите контржурным светом
напряжение тока nput (v) :
3V
Гарантия (год) :
2 лет
Рабочее временя (часы) :
20000
Рабочая температура (℃) :
-40-85
Угол наблюдения (°): :
120
Описание

Введение применения:



Шарик использует СИД как источник света, и работы СИД без инфракрасн (ультракрасного) и УЛЬТРАФИОЛЕТОВУЮ (ультрафиолетов) радиацию на всех. Кроме того, источник света СИД используемый в этом продукте не имеет никакой заполняя газ, и никакое задавливая повреждение, которое не будет иметь неблагоприятный удар по окружающей среде. Таким образом, оно отражает свою сторону охраны окружающей среды



2835 обломок 300ma 140-160lm cct 9000k СИД 3v SMD для освещает контржурным светом



Быстрые детали:




Ввод напряжения (v): 3V
Гарантия (год): 2-летний
Тип: Smd привело обломок 2835
Освещать обслуживание решений: Освещение и дизайн сетей
Светящая эффективность (lm/w): 160lm/w
Продолжительность жизни (часы): 50000
Рабочее временя (часы): 20000
Материал обломока: INGAN
Испускать цвет: 9000-30000k
Сила: 1w
Угол наблюдения (°): 120 градусов
Индекс перевода цвета (Ра): 80
Пакуя сумка: 220*240nm
Место происхождения: Сучжоу, Цзянсу
Применение: ПРОКЛАДКА СИД
Тип пакета: Пакет держателя Suface
Пропускной ток: 300MA
Размер: 2.8*3.5*0.65mm
Упаковка: 4000 ПК/крен


Техническая характеристика изделия:

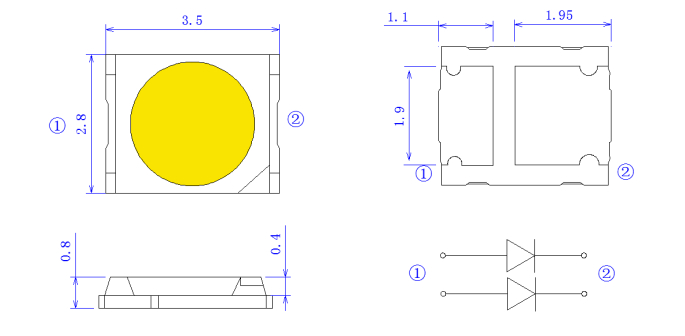

Структура пакета

2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом

Абсолютный максимум оценок



Деталь Символ Абсолютный максимум оценок Блок
Пропускной ток ЕСЛИ 350 мамы
Обратное напряжение Vr 5 V
Пульсированный пропускной ток IFP* 400 мамы
Диссипация силы PD 1,5 W
Рабочая температура ВЕРХНЯЯ ЧАСТЬ -40~85 ℃
Температура хранения TST -40~85 ℃
Электростатическая разрядка ESD 2000 (HBM) V
Температура соединения Tj 120 ℃
Сопротивление СИД термальное S-j Rth 30 ℃/W

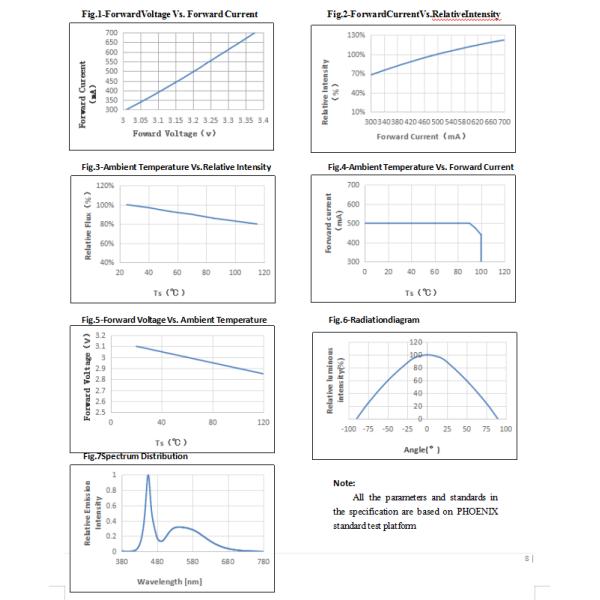

Типичные электрооптические кривые характеристик:

2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом

Список теста надежности СИД



Деталь теста Условия испытаний Стандарт Qty (ПК) Ac/Re
Определение срока службы 25℃, 1000Hrs@350mA / 22 0/1
Высокая температура 85℃, 1000Hrs@350mA / 22 0/1
Низкая температура -40℃, 1000Hrs@350mA / 22 0/1
Жара высокой влажности

85℃, 85%RH,

1000Hrs@350mA

 / 22 0/1
Хранение низкой температуры -40℃, 1000Hours

JEITA ED-4701

200 202

 22 0/1
Высокотемпературное хранение 100℃, 1000Hours

JEITA ED-4701

200 201

 22 0/1
Цикл температуры (- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min)

JEITA ED-4701

100 105

 22 0/1
Термальный удар -40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins> MIL-STD-202G 22 0/1

Определение срока службы ИМПа ульс



 Tp=1ms, DC=0.1, D=Tp/T @ 3×350mA / 22 0/1
Тест ESD (HBM) тест и 3times 2000V, 200V/Step, передних & обратных

AEC

(Q101-001)

 22 0/1
Паяя сопротивление

260±5℃, 10S, 3times

Пре-обработка 30℃, 70%RH

JEITA ED-4701

300 302

 22 0/1
Спад Reflow IV

260±5℃, 10S, 1time

Пре-обработка 30℃, 70%RH, 168Hours

 / 22 0/1
Критеря по суждения
Пропускное напряжение VF Макс-рост VF < 1="">
Обратное настоящее инфракрасн Макс-рост инфракрасн < IRmax="">
Светящая интенсивность IV IV спад < 30="">

※ Паяет критерю по теста способности: охват нет чем 95%

Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов)



Упаковка:


2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом

Предосторежения:

Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на

Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.


Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает

Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование

2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом

Регуляция мер предосторожности:
Отрегулируйте составляющая вдоль бортовая поверхность путем использование пинцета или соотвествующих инструментов
Сразу не касайтесь или не отрегулируйтесь поверхности объектива силикона. Она может повредить внутренние сети
Не штабелируйте совместно собранное PCBs содержа СИД. Удар может поцарапать объектив силикона или повредить внутренние сети



2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом



Характеристики продукта:



Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-

Высокая яркость, низко- перевод высокого цвета амортизации

Минимальные 70,80,90 95 вариантов CRI

Сильная заварка и хороший свет нежитей стабильности

Серия продукта и логотип компании на фронте

Аттестация CE ROHS LM80



Производственный процесс:



2835 обломок 300ma 140-160lm CCT 9000k СИД 3v SMD для освещает контржурным светом
