Описание продукта:

Этот продукт основан на теории рычага и предназначен для зажима предметов при движении поршня вверх.

Качественная конструкция держателя прижимного рычага предотвращает тряску держателя.

Стальной корпус OS4 очень прочный, так как изготовлен из углеродистой стали.Кроме того, основные детали механизма установлены снаружи корпуса цилиндра для облегчения обслуживания.

Углеродистая сталь, используемая для изготовления блока цилиндров и зажимного механизма, чрезвычайно прочна и долговечна.Следовательно, продукт идеально подходит для механического строительства.

Функции:

Патрон гидравлического поворотного масляного цилиндра с полуосевой передачей включает в себя соединительный диск шпинделя, соединенный со шпинделем, одна торцевая поверхность корпуса патрона установлена ​​на соединительном диске шпинделя, другая торцевая поверхность корпуса патрона снабжена кольцевой канавкой в Середина и внешняя окружность равномерно установлены с седлом масляного цилиндра.

Нижняя часть углового масляного цилиндра установлена ​​в гнезде масляного цилиндра, а верхняя через гайку снабжена прижимной пластиной масляного цилиндра.

Одна торцевая поверхность седла зубчатой ​​формы установлена ​​в кольцевой канавке посредством торцевого уплотнения, а другая торцевая поверхность оснащена зубчатой ​​формой.Зубчатая форма оснащена круглой канавкой для зубьев, соответствующей фиксируемой шестерне полуоси.

Шестерня полуоси установлена ​​на зубчатой ​​форме, сжимается и фиксируется окружающей нажимной пластиной масляного цилиндра.

За счет вышеуказанной конструкции полезная модель решает технические проблемы сложной затяжки полуосевой шестерни и легкого смещения при обработке в существующей технологии.

Он обеспечивает гидравлический вращающийся масляный цилиндр для шестерни полуоси, который надежно фиксируется, регулируется по давлению и прост в обслуживании.

Технические параметры:

Диаметр отверстия:32 мм, 40 мм, 50 мм

Действующий:Двойное действие

Направление поворота:Вверх и вниз

Ход зажима:25 мм, 30 мм, 35 ​​мм

Жидкость:Нефть минеральная

Макс.Рабочее давление:40 кгс/см², 140 кгс/см²

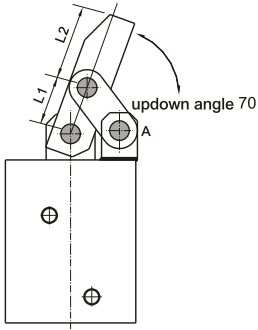

Ф=fxL1/Л2 F: усилие зажима (кгс) f: мощность (кгс) L1: расстояние между пилотной точкой и точкой нажатия L2: расстояние между пилотной точкой и точкой зажима.

Приложения:

Продукция и услуги:

Наша техническая поддержка и услуги для поворотного зажимного цилиндра включают в себя:

• Круглосуточная горячая линия службы поддержки клиентов
• Бесплатная техническая консультация
• Техническая помощь на месте
• Бесплатная замена или ремонт товара
• Бесплатное обучение по продукту
• Регулярные обновления продукта
