3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка
3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка
3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка
3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка
3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка
3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка
3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка
3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка
Спецификации
Номер модели :
ЭС-14Б
Место происхождения :
П.Р.Чина
Количество минимального заказа :
1set
Условия оплаты :
T/T
Способность поставки :
1000 НАБОРОВ в месяцы
Срок поставки :
3 рабочего дня
Упаковывая детали :
Коробка
Имя :
Масштаб Easson линейный
Ключевое слово :
Масштаб линейного кодировщика стеклянный
Применение :
Мельница, токарный станок, шлифовальный станок
Напряжение тока :
110V - 220V, 50Hz
Языки :
Китаец, английские языки, немецкий, испанский, тайские, Хинди
Разрешение дисплея :
0.1µm, 0.5µm, 1µm, 5µm
Большое Wieght :
3,5 КИЛОГРАММА
Выходной сигнал :
TTL
Описание

3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка



Описание продуктов



Оптически линейный масштаб положения точильщика токарного станка оси масштаба 2 & 3 скрежетать сверля филируя с системой цифрового отсчета измеряя

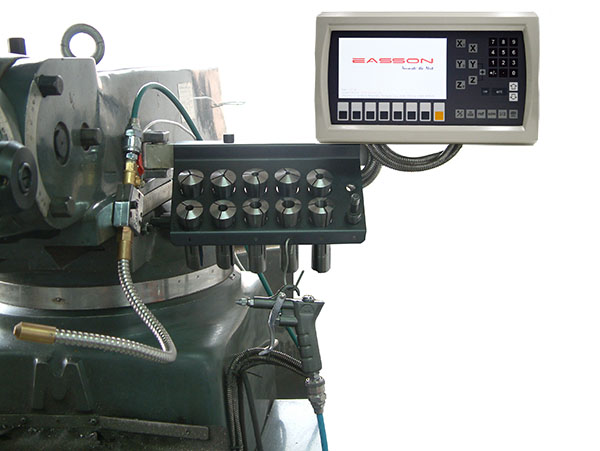

Ось многофункциональный LCD DRO Easson ES14B 3 которая использована для различных машин как филировальная машина, машина токарного станка, машина расточкой и шлифовальный станок путем устанавливать параметр в DRO. Она имеет много возмоности обработки графиков. Функция например, r, линия отверстие располагая в филировальной машине etc…

3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка

Параметр продуктов системы цифрового отсчета






Тип ES-14B
Номер оси Ось 3
Дисплей оси 0.1μm, 0.5μm, 1μm, 5μm
Сигнал ввода TTL
Электропитание AC110 V ДО 220 V
Чистый вес (kg) 2,5
Частота входного сигнала 2 MB Hz
Клавиатура деятельности Кнопки легкого прикосновения
Рабочая температура 0℃ - 45℃
Температура хранения -40℃ - 55℃
Относительная влажность ≤ 95%
Входные сигналы линейный масштаб 2 или 3
Стандарт EMC

IEC61000-4-2/GB/T 17799-2

IEC61000-4-4/GB/T 17799-4

IEC61000-4-5/GB/T 17799-5



Испытание EMC

3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка



Оптически линейный масштаб | Линейный масштаб | Оптически стеклянная спецификация масштаба






  VS10 VS11 VS12 VS13 VS20 VS21 VS22 VS23
Измеряя стандарт Масштаб скрежетать стеклянный - период решетки:  20μm (0.02mm)
Оптически обнаруживая система Transmissive ультракрасная система: длина волны 880mm
Система на несущей частоте скольжения Вертикальная система поддержки 5 подшипников
Разрешение дисплея 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm
Перемещение измерения 50-1200mm Каждые 50mm Не доступный
1300-3000mm Не доступный Каждое 100mm
Точность 50-450mm ±3μm - ±5μm --
500-800mm ±10μm ±5μm ±10μm ±5μm --
1050-2000mm ±10μm ±5μm ±10μm ±5μm --
1300-3000mm -- ±10μm/m
Повторимость 2μm (0.002mm)
Hystersis 3μm (0.003mm)
Защита IP 53
Электропитание ± 5% DC 5V
Выходной сигнал TTL TTL 422 422 TTL TTL 422 422





Оптически стеклянный масштаб | Линейный масштаб | Линейный кодировщик | Измеряя правитель





Предварительная оптически измеряя система



3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка



Несущая скольжения масштабов серии ПРОТИВ/VA, использует дизайн 5 подшипников и 6 весен для датчика оптически скрежетать линейного, убеждается масштабы VA не произведенные эффект установкой, весна может отрегулировать угол когда оператор устанавливает хорошее для выравнивания.





DSUB 9PIN

PIN TTL 422A
Сигнал Кабель Сигнал Кабель
1 -- -- A Желтый цвет
2 0V Апельсин 0V Белый
3 -- -- B- Красный
4 GND GND GND GND
5 -- -- R- Черный
6 Желтый цвет Зеленый цвет
7 5V Красный 5V Браун
8 B Зеленый цвет B Синь
9 R Браун R Серый цвет





Тарировка 100% лазера

3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка

Полностью масштаб Easson оптически стеклянный индивидуально проверен и откалибрированный нашим внутренним интерферометром лазера для обеспечения измеряя точности исполните 100% с спецификациями.

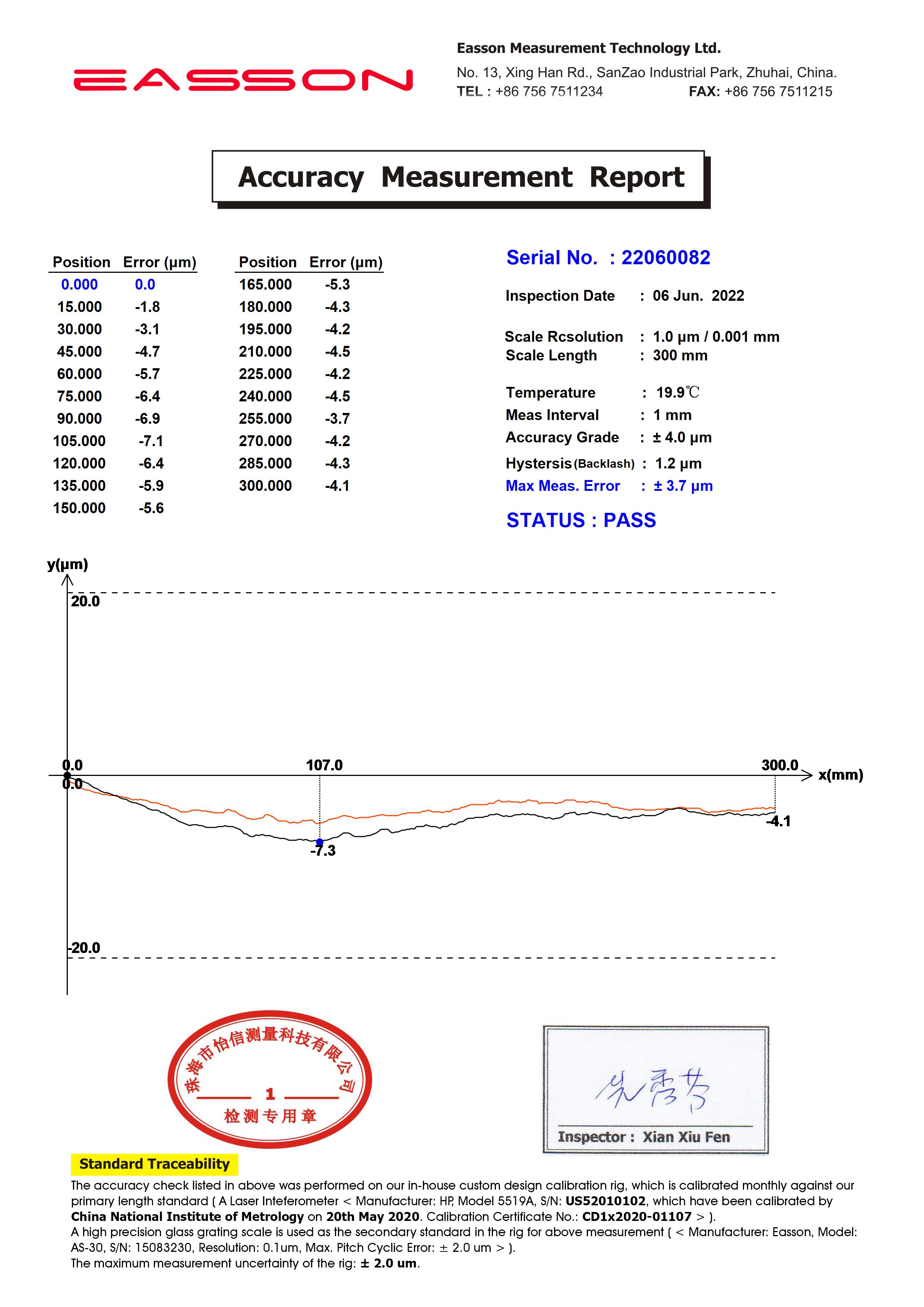

Отчет об измерения точности

Каждый линейный масштаб имеет код QR для отчета о точности

3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка



3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка

3 системы Dro цифровых отсчета оси измеряя для филируя машины токарного станка

Технологию Ltd. измерения Easson была установлена с 1995, высокотехнологичное предприятие специализируя в дизайне и изготовлять измерительного оборудования точности. Как системы DRO, машины репроектора профиля точности оптически, видео- измерения и etc…



Зарегистрированная столица Easson USD 6 миллионов, Easson использует больше чем 200 работников, сверх 20% из работников Easson
студент-выпускники университета формируя профессиональную & динамическую конституцию команды которая хорошо образованна, испытанный, профессиональных и высокопоставленного.


Здание фабрики Easson специфически дизайн & построенный для производства измерительного оборудования точности, 2 комнаты класса 10 000 чистых и одно под земной комнатой контроля температуры внутри здания, для собрания компонентов высокой точности, QC и процесс тарировки, Easson имеет 2 интерферометра лазера HP (Agilent) для быть стандартом измерения длины компании.
