Кодировщик масштаба лазера измерения длины стеклянный оптически линейный
Кодировщик масштаба лазера измерения длины стеклянный оптически линейный
Кодировщик масштаба лазера измерения длины стеклянный оптически линейный
Кодировщик масштаба лазера измерения длины стеклянный оптически линейный
Кодировщик масштаба лазера измерения длины стеклянный оптически линейный
Кодировщик масштаба лазера измерения длины стеклянный оптически линейный
Кодировщик масштаба лазера измерения длины стеклянный оптически линейный
Кодировщик масштаба лазера измерения длины стеклянный оптически линейный
Спецификации
Номер модели :
GS10
Место происхождения :
П.Р.Чина
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Способность поставки :
3000 ПК в месяц
Срок поставки :
3 рабочего дня
Упаковывая детали :
Коробка
Тип :
GS10
Разрешение :
0.005мм
длина :
50-1000мм
Электропитание :
ДК 5В
Выходной сигнал :
ТТЛ
Имя :
Цифровой отсчет для токарного станка
Ключевое слово :
Поставщики цифрового отсчета
Описание

Кодировщик масштаба лазера измерения длины стеклянный оптически линейный

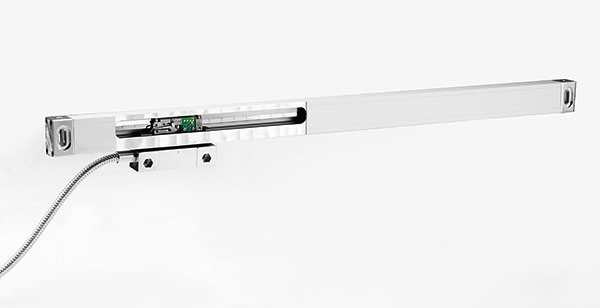

Взгляд продукта




Линейный кодировщик, также вызвал скрежетать линейным масштабом, прибор обратной связи измерения который использует оптически принцип решетки.
Линейный масштаб часто использован в системах сервопривода короткозамкнутого витка механических инструментов CNC, ручного механического инструмента и может быть использован для того чтобы обнаружить линейное или сдвиг углов.

  GS10 GS11 GS12 GS13 GS20 GS21 GS22 GS23 GS30 GS31 GS32 GS33
Измеряя стандарт Стеклянный масштаб - период скрежетать:  20μm (0.02mm)
Оптически обнаруживая система Transmissive ультракрасная система: длина волны 880mm
Система на несущей частоте скольжения Вертикальная система поддержки 5 подшипников система поддержки подшипников 45° 5 Вертикальная система поддержки 5 подшипников
Разрешение 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm
Перемещение измерения 50-1200mm Каждые 50mm в спецификации длины. Не доступный Каждые 50mm в спецификации длины.
1300-3000mm Не доступный Каждое 100mm в спецификации длины. Каждые 50mm в спецификации длины. до 500mm
Точность 100-450mm ±8μm ±5μm ±8μm ±5μm -- ±8μm ±5μm ±8μm ±5μm
500-800mm ±10μm ±8μm ±10μm ±8μm -- --
1050-2000mm ±15μm ±12μm ±15μm ±12μm -- --
1300-3000mm -- ±25μm --
Повторимость 2μm (0.002mm)
Hystersis 3μm (0.003mm)
Защита IP 53
Электропитание ± 5% DC 5V
Выходной сигнал TTL TTL 422 422 TTL TTL 422 422 TTL TTL 422 422

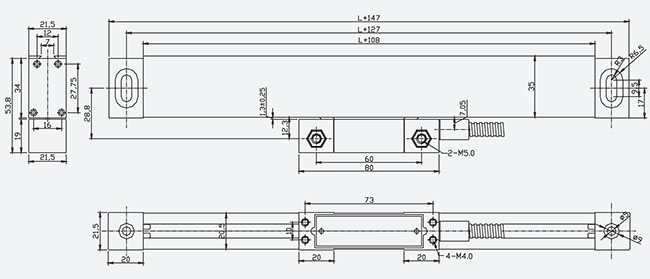

Чертеж





Серия GS10/GS11/GS12/GS13

Кодировщик масштаба лазера измерения длины стеклянный оптически линейный





Серия GS30/GS31/GS32/GS33

Кодировщик масштаба лазера измерения длины стеклянный оптически линейный







Интерфейс соединителя





DSUB 9PIN

Кодировщик масштаба лазера измерения длины стеклянный оптически линейный

PIN TTL 422A
Сигнал Кабель Сигнал Кабель
1 -- -- A Желтый цвет
2 0V Апельсин 0V Белый
3 -- -- B- Красный
4 GND GND GND GND
5 -- -- R- Черный
6 Желтый цвет Зеленый цвет
7 5V Красный 5V Браун
8 B Зеленый цвет B Синь
9 R Браун R Серый цвет





DIN 7PIN



Кодировщик масштаба лазера измерения длины стеклянный оптически линейный


PIN Кабель TTL
1 Апельсин 0V
2 -- --
3 Желтый цвет
4 Зеленый цвет B
5 Красный 5V
6 Браун R
7 Земля GND
Случай Земля GND







Характер продукции



Кодировщик масштаба лазера измерения длины стеклянный оптически линейный







Предварительная оптически измеряя система

Кодировщик масштаба лазера измерения длины стеклянный оптически линейный



Несущая скольжения масштабов серии GS, использует дизайн 5 подшипников для датчика оптически скрежетать линейного который был доказан как самое надежное системное проектирование в сегодняшнем рынке.

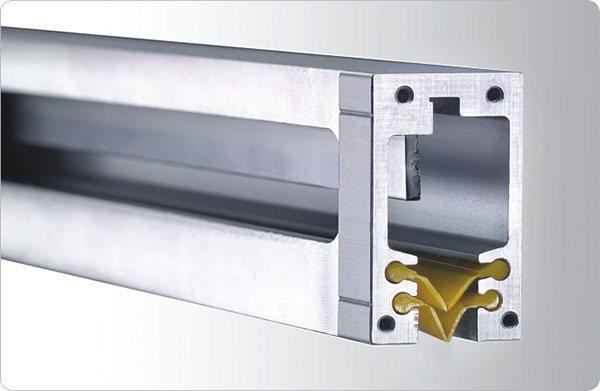

Двусторонние уплотнения конструируют

Кодировщик масштаба лазера измерения длины стеклянный оптически линейный

Пластиковые уплотнения масштабов серии GS используют новаторский материал для предложения главного сопротивления масла, высоких свойств упругой релаксации и стойкость, осторожно конструировала сопротивление скольжения предложения геометрии губ низкое.





Тарировка 100% лазера

Кодировщик масштаба лазера измерения длины стеклянный оптически линейный

Полностью линейный стеклянный масштаб индивидуально проверен и откалибрированный нашим внутренним интерферометром лазера для обеспечения измеряя точности исполните 100% со спецификациями.





Отчет о точности



Кодировщик масштаба лазера измерения длины стеклянный оптически линейный

Каждый оптически линейный кодировщик напечатан с кодом QR, который удобен для потребителей для просмотра отчета о точности осмотра фабрики.
