Землеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянное
Землеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянное
Землеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянное
Землеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянное
Землеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянное
Землеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянное
Спецификации
Номер модели :
VS21
Место происхождения :
П.Р.Чина
Количество минимального заказа :
1set
Условия оплаты :
T/T
Способность поставки :
1500 ПК в месяц
Срок поставки :
7 рабочих дней
Упаковывая детали :
Случай переклейки
ИМЯ :
Dro для машины токарного станка
Ключевое слово :
Отсчет Dro
Стандарт измерений :
0,02 мм
Длина измерений :
1300-3000 мм
Разрешение дисплея :
0.001мм
Гарантия :
13 месяца
Электропитание :
ДК 5В
Выходной сигнал :
TTL (a Qual b)
Описание

Землеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянное



Техническая характеристика изделия






  VS10 VS11 VS12 VS13 VS20 VS21 VS22 VS23
Измеряя стандарт Стеклянный масштаб - период скрежетать:  20μm (0.02mm)
Оптически обнаруживая система Transmissive ультракрасная система: длина волны 880mm
Система на несущей частоте скольжения Вертикальная система поддержки 5 подшипников
Разрешение 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm
Перемещение измерения 50-1200mm Каждые 50mm Не доступный
1300-3000mm Не доступный Каждое 100mm
Точность 50-450mm ±3μm - ±5μm --
500-800mm ±10μm ±5μm ±10μm ±5μm --
1050-2000mm ±10μm ±5μm ±10μm ±5μm --
1300-3000mm -- ±10μm/m
Повторимость 2μm (0.002mm)
Hystersis 3μm (0.003mm)
Защита IP 53
Электропитание ± 5% DC 5V
Выходной сигнал TTL TTL 422 422 TTL TTL 422 422

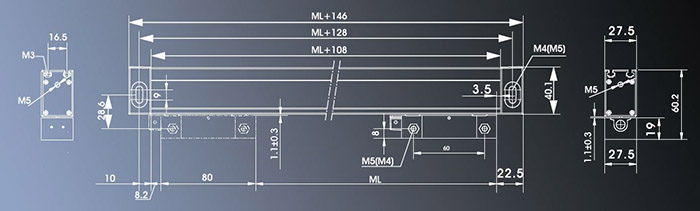

Размеры установки



ПРОТИВ20/ПРОТИВ21/ПРОТИВ22/ПРОТИВ23серий

Землеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянное





Интерфейс соединителя



DSUB 9PIN

Землеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянное

PIN TTL 422A
Сигнал Кабель Сигнал Кабель
1 -- -- A Желтый цвет
2 0V Апельсин 0V Белый
3 -- -- B- Красный
4 GND GND GND GND
5 -- -- R- Черный
6 Желтый цвет Зеленый цвет
7 5V Красный 5V Браун
8 B Зеленый цвет B Синь
9 R Браун R Серый цвет





DIN 7PIN



Землеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянное


PIN Кабель TTL
1 Апельсин 0V
2 -- --
3 Желтый цвет
4 Зеленый цвет B
5 Красный 5V
6 Браун R
7 Земля GND
Случай Земля GND





Характер продукции

Землеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянное





Предварительная оптически измеряя система

Землеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянноеЗемлеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянное



Особенности:

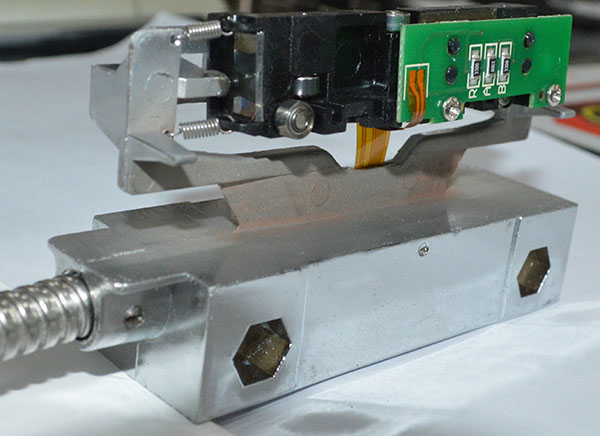

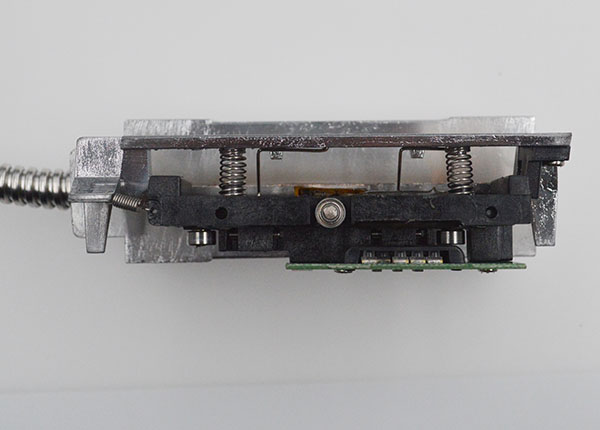

1. Несущая скольжения масштабов, использует дизайн 5 подшипников и 6 весен для датчика оптически скрежетать линейного

2. Смогите соединить положительную систему прессы для достижения водоустойчивого IP65.



3. Двигая скорость может больше чем 120m/min.





Тест вызревания



Землеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянное

Потребность головы читателя оптически линейного масштаба Easson привести в действие дальше на 72 часа старея теста перед для того чтобы собрать,

убеждайтесь что качество полностью линейного масштаба надежно.





Тарировка 100% лазера

Землеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянное

Все стеклянные датчики скрежетать индивидуально проверены и откалибрированный нашим внутренним интерферометром лазера для обеспечения измеряя точности исполните 100% со спецификациями.

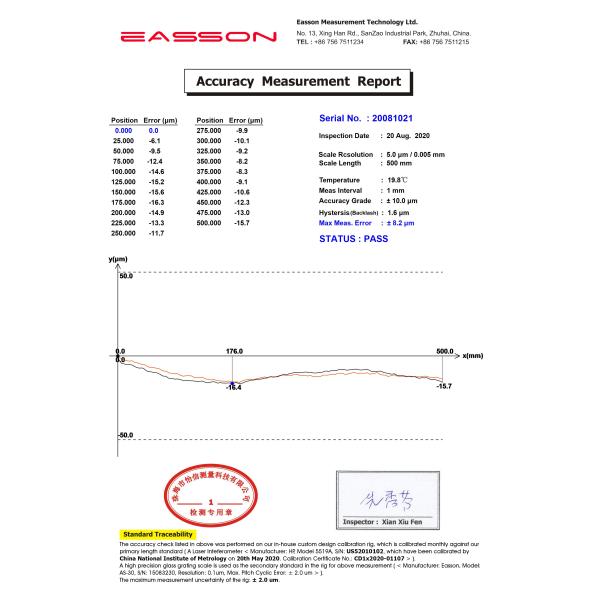

Отчет о точности в коде QR

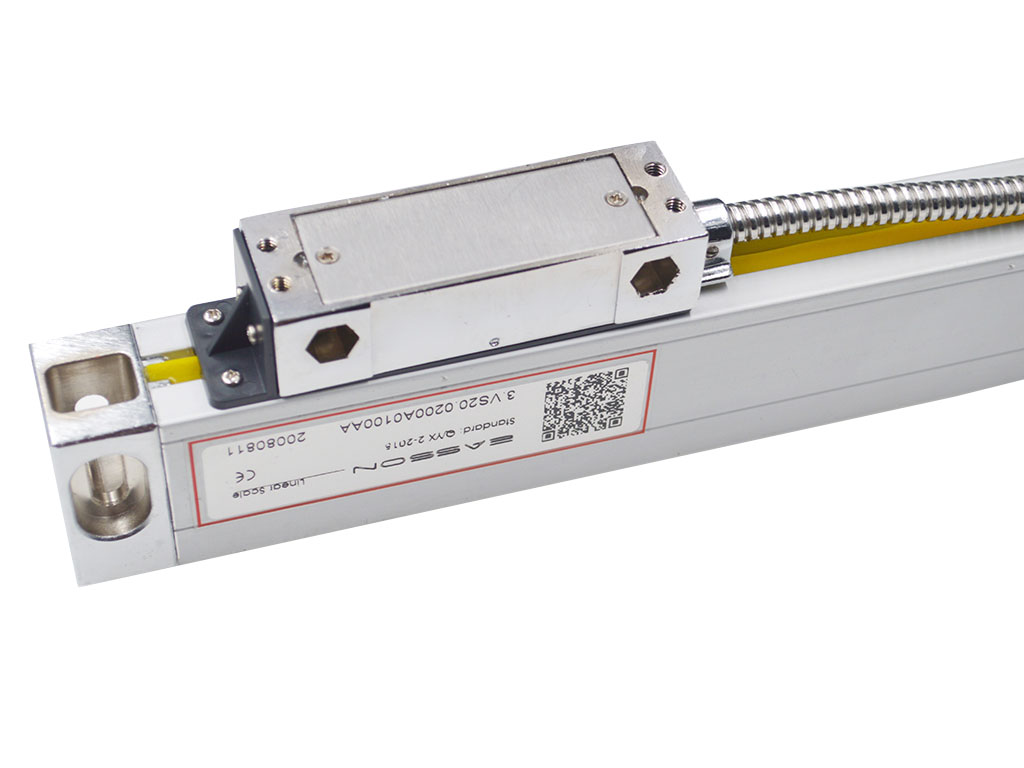

Каждый линейный масштаб напечатан с кодом QR для отчета об измерения точности осмотра фабрики, обеспечить полностью линейный масштаб для того чтобы соответствовать нашей рангу точности.

Землеведение масштаба IP65 Easson VS21 0.001mm цифровое оптически линейное стеклянное
