Спецификации
Номер модели :
СМ35-048-372
Место происхождения :
Китай
Количество минимального заказа :
1шт
Термины компенсации :
МонейГрам, западное соединение, кредитная карточка, Т/Т, Л/К
Способность поставкы :
10000units/Month
Срок поставки :
15-30 дней работы
Упаковывая детали :
Стандартный пакет экспорта, или можно подгонять
Тип :
мотор шестерни
Конструкция :
Постоянный магнит
Непрерывно протекающий ток (а) :
Подгонянный
Напряжение тока (в) :
8 v
Участок :
4
Описание

зацепленный stepper мотор мотор высокого вращающего момента stepper мотора 4 проводов участка 6 7,5° часов вечера stepper с коробкой передач

Микро- awhich stepper мотора SM35-048-372 можно подгонять согласно потребностям клиента.

Соответствующий для принтеров, блоков развертки, мониторов, etc.


Угол основного шага мотора 7,5 градуса, т.е., 48 шагов в поворот, плюс влияние торможения коробки торможения, окончательное разрешение угла вращения мотора могут достигнуть 0.05~6 градуса, можно использовать в много требований.

Точный контроль вращая положения поля.


Данный свойственную управляя частоту stepper мотора смогите достигнуть определение скорости и вращающего момента.

4 мотор высокого вращающего момента Степпер мотор/7.5° постоянного магнита провода участка 6 микро- Степпер

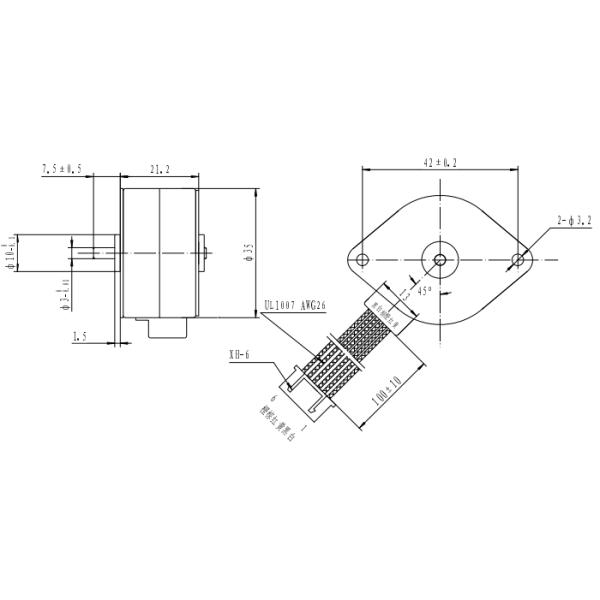

Механический размер: MM

4 мотор высокого вращающего момента Степпер мотор/7.5° постоянного магнита провода участка 6 микро- Степпер

Технические особенности





Эта коробка передач продукта использует самое предварительное оборудование в международных обрабатывая родственных частях, поэтому высокая точность, высокая эффективность, малошумные, и польза разумного и надежного процесса, делают продукт имеют лучшую надежность.
Часть потребляемой мощности и стандартный stepper мотор можно использовать как структура зонда, кабель FPC, FFC, PCB и другие формы.
Часть выхода мотора можно использовать в разнообразие структуре выхода, как осевая окружность, ось d, и заготовка для проволоки!

Типичные применения

  • Анализатор слюны
  • Анализатор крови
  • Сварочный аппарат
  • Умные продукты безопасностью
  • Splicer сплавливания волокна
  • Цифровая электроника

Спецификации

Название продукта 15 мотор зацепленный mm stepper
Модель SM35-048-372
Сопротивление 16 Ω±10%
Работая ряд Temputure -0~+55 ℃
OEM & ОБСЛУЖИВАНИЕ ODM

ДОСТУПНЫЙ



Параметры мотора
Расклассифицированное напряжение тока 5,0 DC V 5,0 DC V 3,0 DC V
Участок 2 - участок 2 - участок 2 - участок
Возбуждая метод 2-2 участок exciting/2-2 2-2 участок exciting/2-2 2-2 участок exciting/2-2
Угол шага 18° 18° 18°
Вращение CW/CCW CW/CCW CW/CCW
Сопротивление 31.0Ω±7% 8.3Ω±7% 15Ω±7%
Индуктивность 11.0mH (Ref) 11.0mH (Ref) 5.0mH (Ref)
Максимальный. Начало частоты пульса Минута 800PPS Минута 1300PPS Минута 700PPS
Частота пульса Максимальн Slewing Минута 900PPS Минута 1800PPS Минута 900PPS
Удержание вращающего момента 35gf-см MIN. 35gf-см MIN. 30gf-см MIN.
Диэлектрическая прочность 3mA максимальное. 3mA максимальное. 3mA максимальное.
Сопротивление Insulance 100MΩ (MIN.) 100MΩ (MIN.) 100MΩ (MIN.)
Инерция ротора 0.05gf-cm2 (Ref) 0.05gf-cm2 (Ref) 0.05gf-cm2 (Ref)
Класс изоляции Класс f Класс f Класс f
Условия деятельности -10℃~70, ОБЫЧНОЕ ℃ ВЛАЖНОСТИ,
15~80%RH (ОТСУТСТВИЕ КОНДЕНСАЦИИ ВЛАГИ
Условия хранения 40℃~70, ОБЫЧНОЕ ℃ ВЛАЖНОСТИ
10~90%RH (ОТСУТСТВИЕ КОНДЕНСАЦИИ ВЛАГИ
С коробкой передач (типичный коэффициент шестерни)
Привод
PPS		 Из скорости вала (rpm) Вне вращающий момент (g.cm)
1:10 1:20 1:50 1:100 1:298 1:380 1:10 1:20 1:50 1:100 1:298 1:380
200 60,00 30,00 12,00 6,00 2,01 1,58 160 320 800 1440 2880 3200
400 120,00 60,00 24,00 12,00 4,03 3,16 120 240 600 1080 2160 2400
600 180,00 90,00 36,00 18,00 6,04 4,74 80 160 400 720 1440 1600
800 240,00 120,00 48,00 24,00 8,05 6,32 50 100 250 450 900 1000

Кривая вращающего момента для ссылки



Тип провода соединяется

Метод ввода мотора с типом Pin, FPC, PCB, подводящим проводом etc.

Эти можно подгонять согласно потребностям клиента.

4 мотор высокого вращающего момента Степпер мотор/7.5° постоянного магнита провода участка 6 микро- Степпер

Тип вала

Стандарт вала выхода следующим образом, также может customerized должное к чертежам потребителя

добро пожаловать для того чтобы связаться обслуживание клиента для больше типов

4 мотор высокого вращающего момента Степпер мотор/7.5° постоянного магнита провода участка 6 микро- Степпер

  • Круглый тип:  DIA3mm. 4mm. 5mm

  • тип D-отрезка:     DIA3-D2.5 DIA4-D3 etc

  • Тип винта:    Сериал M3 M4 M5

  • Тип Trape

  • тип Я-отрезка:       DIA3-I2   DIA4-I3

  • Другой тип:      Вал с отверстием etc

Тип крышки приспособления

Регулярные модели показаны в диаграмме, и особенные размеры можно подгонять.

4 мотор высокого вращающего момента Степпер мотор/7.5° постоянного магнита провода участка 6 микро- Степпер

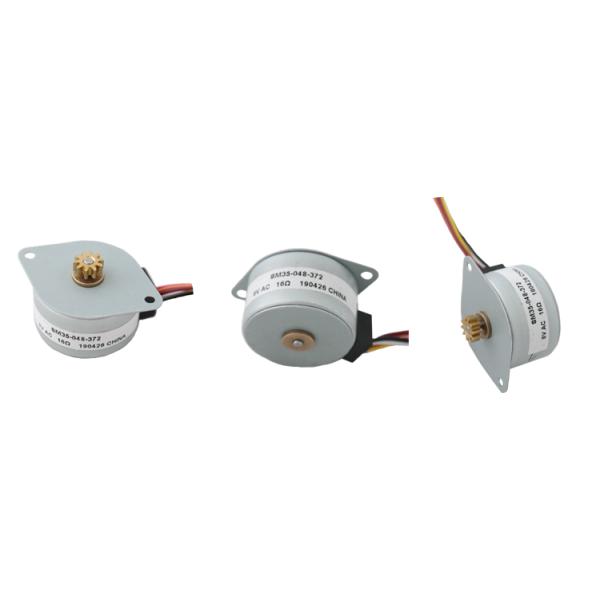

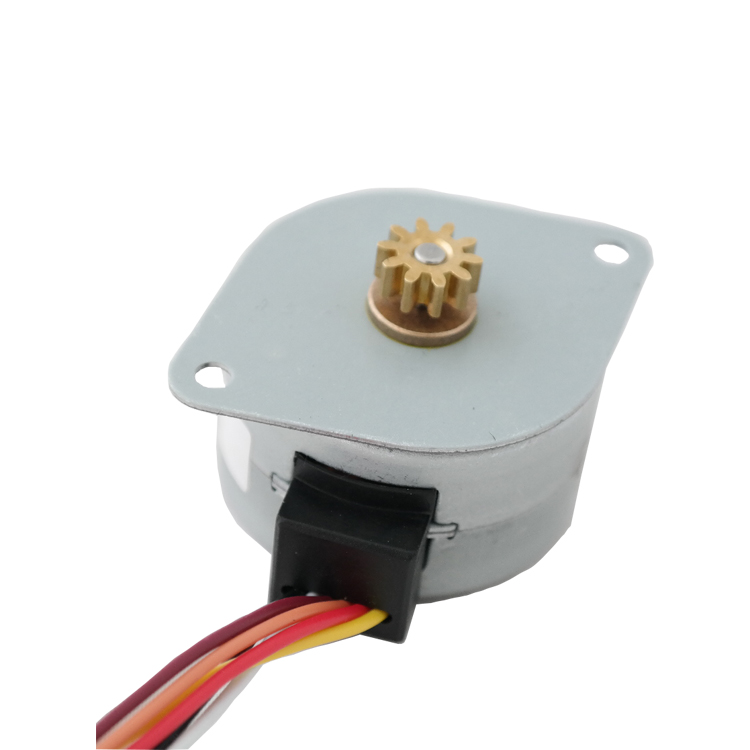

Представление детали продукта

4 мотор высокого вращающего момента Степпер мотор/7.5° постоянного магнита провода участка 6 микро- Степпер4 мотор высокого вращающего момента Степпер мотор/7.5° постоянного магнита провода участка 6 микро- Степпер
