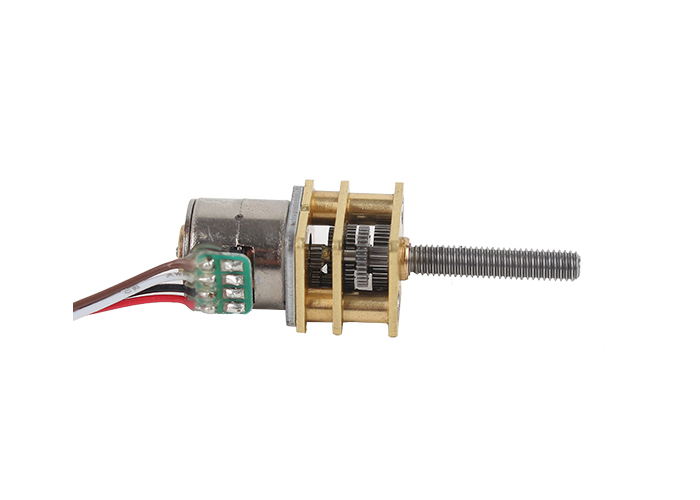

2 Фаза 4 проволочный 10 мм микростеппер-мотор Dia10 мини-свинцовый шаговый мотор с свинцовым винтом для медицинского оборудования

VSM10-816G - это использование микростеппер-мотора диаметром 10 мм и комбинации скоростной коробки для уменьшения металла с точностью 10 * 12, соотношение уменьшения может быть настроено в соответствии с потребностями клиента.
Основной угол шага двигателя составляет 18 градусов, то есть 20 шагов в повороте, плюс эффект замедления коробки замедления, окончательное разрешение угла вращения двигателя может достигать 0,05 ~ 6 градусов,может использоваться во многих требованиях
Точный контроль вращающегося положения поля.
Выбираемые коэффициенты:
1Посмотрите на это.1000, покупатель может в соответствии с различными требованиями к обороту крутящего момента использования соответствовать соотношению скорости, одновременно
Учитывая правильную частоту привода шагового двигателя можно достичь определения скорости и крутящего момента.
Этот продукт коробки передач использует самое современное оборудование в международной обработки связанных частей, так что высокая точность, высокая эффективность, низкий шум и использование разумного и надежного процесса,чтобы продукт был более надежным.
Часть ввода питания и стандартный шаговый мотор могут использоваться в качестве конструкции зонда, FPC, FFC, кабеля PCB и других форм.
Часть мощности двигателя может быть использована в различных структурах выхода, таких как круговая ось, ось D и проволочный стержень!

SM10-816G основные параметры шаговых коробки передач:

Схема вывода SM10-816 шагового двигателя:

SM10-816 кривая крутящего момента шагового механизма:

Поскольку существует множество вариантов скорости, выходной крутящий момент может быть крутящим моментом * соотношение скорости * эффективность двигателя,и конкретная ситуация обычно определяется после испытания фактического образца.Ниже приведена кривая крутящего момента шагового двигателя SM10 для справки.

Дисплей скоростного двигателя SM10-816:
