Спецификации
Номер модели :
PT-XY100+PX110-200
Место происхождения :
Пекин, Китай (материк)
Количество минимального заказа :
1 часть
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Срок поставки :
1-2 недель
Упаковывая детали :
Упаковка коробки или деревянной коробки
Перемещение оси x :
100mm
Перемещение Y-osи :
100mm
Ряд вращения :
360°
вращая диаметр столешницы :
200mm
Материал :
Алюминиевый сплав
Название продукта :
Моторизованные перевод и вращение совместили платформу
Описание

Перемещение 100mm оси электрического этапа регулировки XYZ многомерного XY вращение 360 градусов

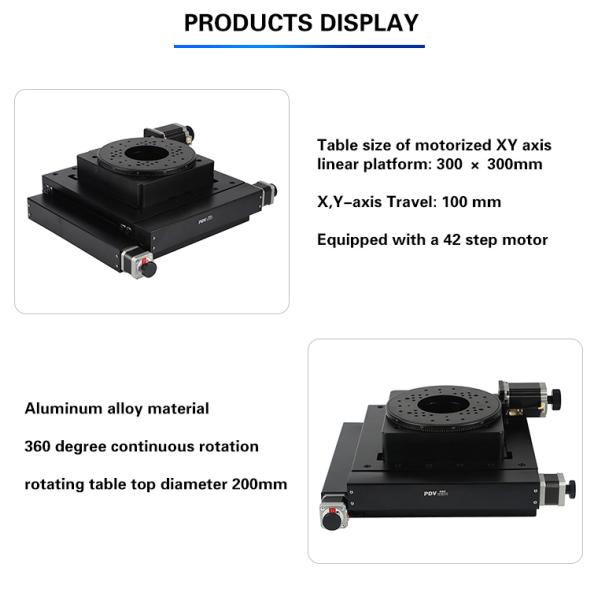

Эта электрическая трехмерная платформа составлена электрического XY линейного этапа PT-XY100 и электрической роторной платформы PX110-200. Электрический XY линейный этап PT-XY100, XY ход оси 100mm, размер 300 * 300mm таблицы. Электрическая роторная таблица PX110-200 может непрерывно поворачивать 360 градусов, с диаметром таблицы 200mm. 3 спецификации диапазона регулирования передаточного числа доступной для выбора: 45:1, 90:1, или 180: 1.



Моторизованные XY линейные спецификации параметра продукта этапа PT-XY100:



Номер модели PT-XY100
Структура Ряд перемещения (mm) 100mm
Размер платформы 300mm x 300mm
Проводник винта 4
Проводник перемещения Точный пересеченный подшипник ролика
Stepper мотор 42 (1.8°)
Материал Алюминиевый сплав
Подготовка поверхности Черно-анодированный
Емкость нагрузки (kg) 50
Вес (kg) 8,3
Точность Разрешение (μm) 20 (не MS), 2,5 (MS 8)
Максимальная скорость 40mm/sec
Повторимость (μm) 2
Абсолютная точность (μm) 3
Прямота (μm) 5
Двигая параллелизм (μm) 15
Засмолка 50"
Проводить разворот по курсу 25"
Отрицательная реакция (μm) 2
Потерянное движение (μm) 2
Аксессуар Устанавливающ скрежеща правителя (опционного)
Перезаряжая мотор сервопривода (опционный)



Перемещение 100mm оси электрической регулировки этапа XYR многомерной XY вращение 360 градусов

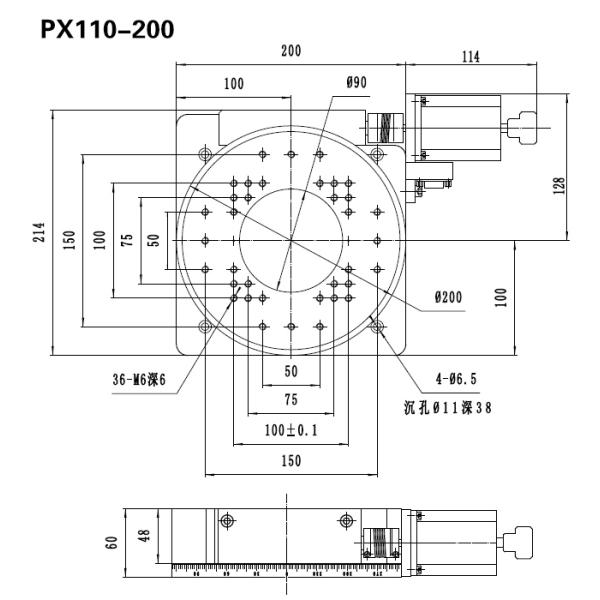

Моторизованные спецификации параметра продукта этапа PX110-200 вращения:



Номер модели

PX110-200

Структура

Ряд вращения

360°

Размер платформы

φ200mm

Коэффициент шестерни червя

180: 45:1 1or 90:1or (выберите одно из 3)

Приводной механизм

Шестерня червя

Форма ведущего бруса

Подшипник

Stepper мотор (1.8°):

57BYG

Материал

Алюминиевый сплав

Подготовка поверхности

Черно-анодированный

Емкость нагрузки

55kg

Вес

7.9kg

Точность

Разрешение

″ 0.01°=36 (не MS),

″ 0.0005°=1.8 (20MS)

Максимальная скорость

25°/sec

Повторимость

0.005°=18 ″

Абсолютная точность

0.01°=36 ″

Точность скачки конца

15μ

Пустое возвращение

0.005°=18 ″

ексцентрик

20μ

Потеряйте шаг

0.005°=18 ″

Параллелизм

100μ
