Миниатюрный ручной этап вращения
Миниатюрный ручной этап вращения
Миниатюрный ручной этап вращения
Миниатюрный ручной этап вращения
Миниатюрный ручной этап вращения
Миниатюрный ручной этап вращения
Миниатюрный ручной этап вращения
Миниатюрный ручной этап вращения
Миниатюрный ручной этап вращения
Миниатюрный ручной этап вращения
Спецификации
Номер модели :
PT-SD406M, PT-SD406MUU
Место происхождения :
Пекин, Китай (материк)
Количество минимального заказа :
1piece
Условия оплаты :
D/A, D/P, T/T
Срок поставки :
1-2 недель
Размер платформы :
φ 40
Отключение :
незрелость: 360° 　 крошечный: ± 5°
Минимальное чтение :
2°
Мини чтение дифференциальной головы :
около 1 ″ ′ 24,2
Форма проводника :
Проводник скольжения
Главные материалы :
Латунь
Поверхностное покрытие :
Черный хром
Вес :
0.3kg
Описание

Миниатюрный ручной роторный этап с грубым/прецизионной установкой PT-SD406M



Высокоточная роторная таблица скольжения имеет 2 функции грубой настройки больш-угла и малоугольной прецизионной установки. Управленный дифференциальной головой, таблица имеет хорошие характеристики движения вращая, и основные индикаторы как скачка конца и радиальная скачка могут достигнуть международный уровень подобных продуктов. Много размеров, которые можно гибко выбрать согласно потребностям. Продукт соответствующий для поля с более высокими требованиями для ручной регулировки угла.



Характеристики продукта



1. Таблица можно вращать и отрегулированное 360°.


2. Таблица 360° размеченное для легкого чтения.


3. Сползая подшипники использованы, и главные компоненты сделаны латуни.


4. Привод роторной таблицы добавлен с запирая функцией, которую можно переключить между грубым и прецизионной установкой.


5. Отверстия соединения со стандартным дистанционированием отверстия на верхних и нижних частях, которые удобны для того чтобы соединиться с другими этапами смещения для того чтобы сформировать многомерный мобильный этап.



Параметры продукта:



Модель

PT-SD406M/PT-SD406MUU

Платформа   Размер (mm)

φ 40

Отключение (°)

незрелость:   360 крошечное: ± 5

Минимальное чтение

2   °

Мини чтение дифференциальной головы

около 1 ″ ′ 24,2

Форма проводника

Проводник скольжения

Главные материалы

латунь

поверхностное покрытие

Черный хром

пропускная способность (n)

49,0 (5.0kgf)

Макси нося момент (n·m)

0,3

Жесткость вращающего момента (″ /N·см)

1,5

Параллелизм (μ   m)

20

Ексцентриситет (μ   m)

20

скакать мезы (μ m)

20

вес (   kg)

0.3kg

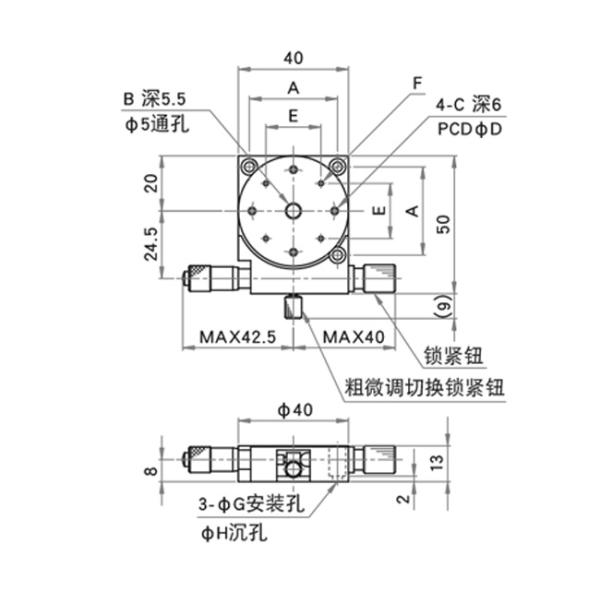

Карта размера продукта:



PT-SD406MM/PT-SD406MUU



Небольшой болт M3 *6. круглой головки. 3



Внутри шестиугольного болта 6-32UNC x 1/4… 3 (UU)



Миниатюрный ручной этап вращения

Модель

(Mm)

B

C

D (mm)

E (mm)

F

G (mm)

H (mm)

PT-SD406M

32

M6 P1

M3

30

20

4-M2 deep2

3,5

6

PT-SD406MUU

31.

1/4-20UNC

6-32UNC

31,75

\

\

4

6,5
