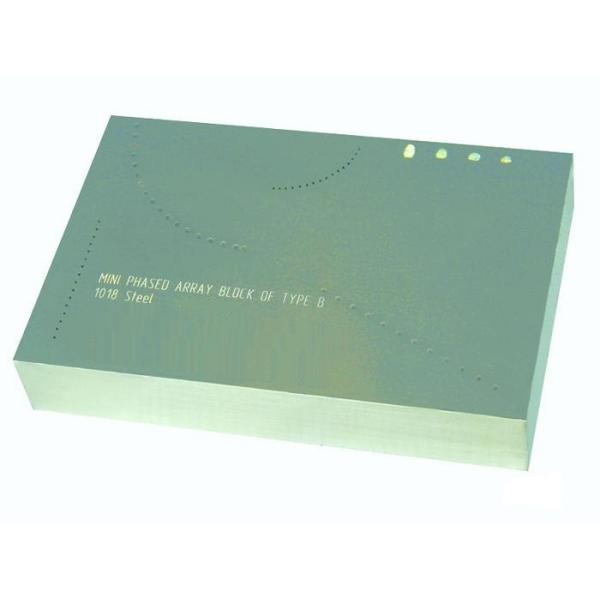

Тип блок b массива участка базиса для характеризации луча и оценки эксплуатационных характеристик системной производительности

Спецификации:
Блоки тарировки важный дополнительный материал в ультразвуковом испытании, используемом для того чтобы откалибрировать чувствительность ультразвукового детектора рванины и ультразвукового зонда. Наш испытывая блок аттестован властью depeartment государства. Наши продукты включают: блоки отечественных стандартов UT, европейский стандартный блок UT, блок NDT, шестиугольный испытывая блок, и так далее. Обработка особенного блока спецификаций UT.


Фазированный - фазированный блок оценки массива общецелевое - блок тарировки массива используемый для характеризации луча и оценки эксплуатационных характеристик системной производительности.  Используйте его как блок базиса для того чтобы определить долгосрочные изменения представления аппаратуры, производите кривые DAC, и оценивайте линейное/разрешающую способность по угловым координатам, фокусируя способность и возможность управления рулем луча.  С разнообразие целями, этот небольшой, облегченный блок также идеален для демонстраций клиента фазированный - возможности ультраакустики массива.  Этот блок также назван «блок типа b».

• Размеры: 150mm x 100mm x 25mm
• В соответствии с ASTM E2491.
• Вес брутто: о 4.0kg
• Чистый вес: 3.0kg

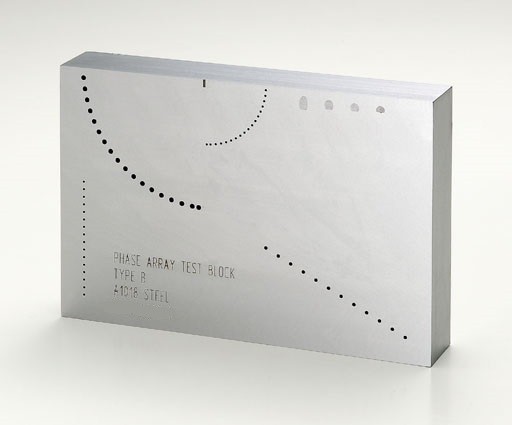

Особенности блока:

4 (4) двинутых под углом отверстия (30°, 45°, 60°, 75°) на диаметре 1.5mm

Массив 18 отверстий на радиусе 25mm на диаметре 1.0mm.  Угловое расхождение между отверстиями 5.0°, с 2.5° разъединения между последними 2 отверстиями в массиве.

Массив 18 отверстий на радиусе 50mm на диаметре 2.0mm.  Угловое расхождение между отверстиями 5.0°, с 2.5° разъединения между последними 2 отверстиями в массиве.

Вертикальный столбец 16 отверстий на диаметре 1.0mm с 3.0mm из разъединения между отверстиями.

Двинутая под углом строка 12 отверстий на диаметре 1.5mm с 5.0mm из разъединения между отверстиями
