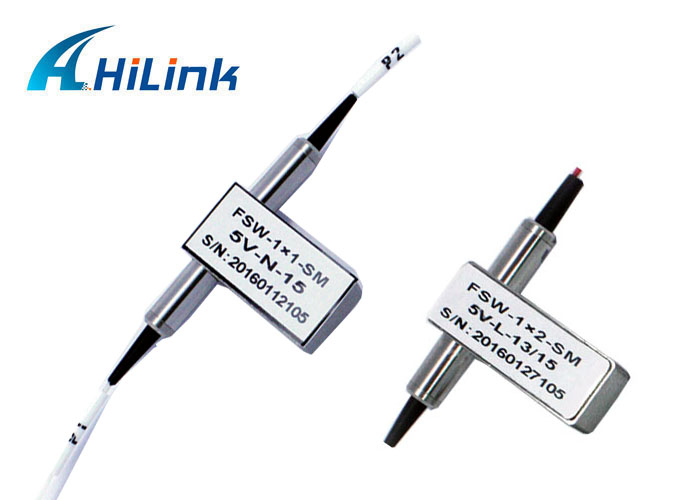

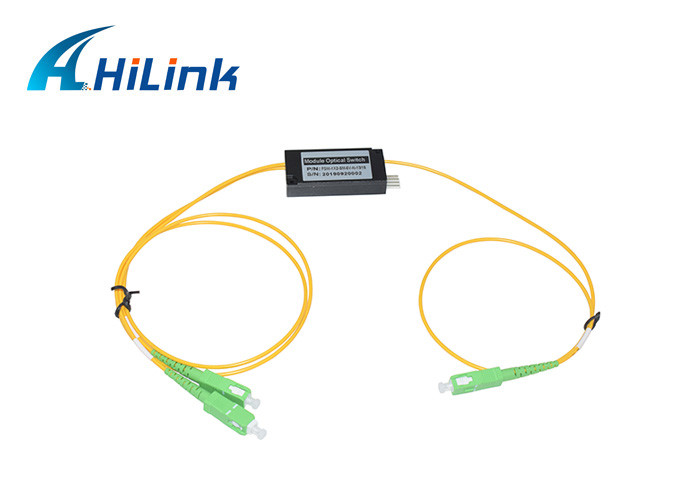

Переключатель SMF волокна 1x2 соединителей FC микро- механический оптически для системного контроля
Переключатель SMF волокна 1x2 соединителей FC микро- механический оптически для системного контроля
Переключатель SMF волокна 1x2 соединителей FC микро- механический оптически для системного контроля
Переключатель SMF волокна 1x2 соединителей FC микро- механический оптически для системного контроля
Переключатель SMF волокна 1x2 соединителей FC микро- механический оптически для системного контроля
Переключатель SMF волокна 1x2 соединителей FC микро- механический оптически для системного контроля
Спецификации
Номер модели :
ХЛ-СВ1С2
Место происхождения :
КИТАЙ
Количество минимального заказа :
1шт
Термины компенсации :
Западное соединение, L/C, T/T
Способность поставкы :
5000pcs/week
Срок поставки :
1-4 рабочих дней
Упаковывая детали :
Статический мешок, пакет PVC пластмассы, розничная коробка
Работая длина волны :
1260-1620nm
Длина волны :
1310нм&1550нм
Соединитель :
LC/SC FC
Рабочая температура :
-20~70℃
Гарантия :
3 лет
Тип Midea :
одиночный режим
Вносимая потеря :
0.8дБ
Описание

Переключатель SMF волокна 1x2 соединителей FC микро- механический оптически для системного контроля



Генерал

Микро- механический двухнаправленный переключатель оптического волокна 1x2 подключает оптически каналы путем перенаправлять входящие оптически сигналы 1 в 2 волокна выхода. Переключатель интегрировал электрические датчики положения. Основанный на технологии фильтра тонкого фильма которая обеспечивает крепкий метод изменять светлую заплату, эта серия продуктов имеет drastically упрощенную конфигурацию платформы предлагая высокую надежность и низкую цену производства.

Этот романный дизайн значительно уменьшает чувствительность положения двигающей части, предлагая беспрецедентную высокую стабильность так же, как бесподобную низкую цену.



Особенности

Вносимая потеря ♦ низкая

Диапазон длины волны ♦ широкий

Помеха ♦ низкая

Стабильность ♦ высокая, высокая надежность

♦ свободное от Эпоксидн на оптически пути

♦ запирая на задвижку и Не-запирая на задвижку





Преграждать канала ♦

♦ конфигурируемое добавляет/падение

Системный контроль ♦

Режим ♦ одиночный или мультимодное опционное

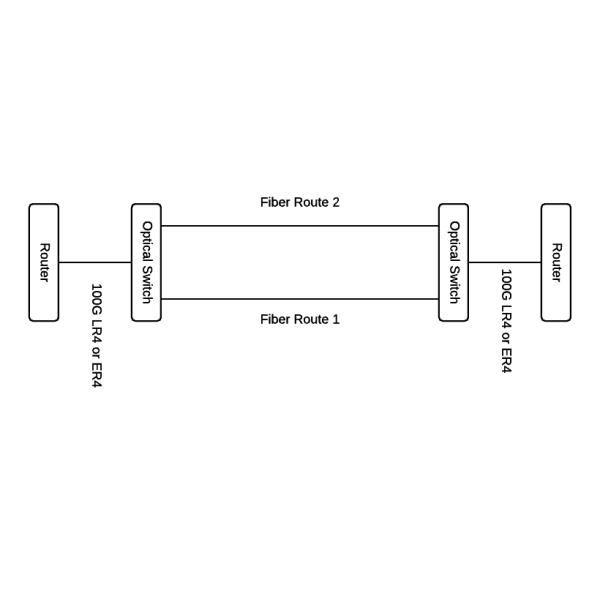

применения 1X2
Оптически сеть
Защита/восстановление
Оптически трасса Singnal
Конфигурируемые оптически добавляют/падение
Предохранение от передатчика и приемника

Инструментирование, испытывать, и измерение

Переключатель SMF волокна 1x2 соединителей FC микро- механический оптически для системного контроля



Параметры   FSW-1×2-SM
Диапазон длины волны nm 850±40/1300±40 1260~1650
Работая длина волны nm 850/1300 1310/1490/1550/1625/1650
Вносимая потеря dB Тип: 0,8 Макс: 1,2 Тип: 0,5 Макс: 1,0
Потеря возвращения dB MM≥30 SM≥50
Помеха dB MM≥35 SM≥55
PDL dB ≤0.05
WDL dB ≤0.25
TDL dB ≤0.25
Повторимость dB ≤±0.02
Электропитание V 3,0 или 5,0
Продолжительность жизни Время ≥107
Время переключателя госпожа ≤8
Сила передачи mW ≤500
Рабочая температура ℃ -20~+80
Температура хранения ℃ -40~+85
Вес g 16
Размер mm (L) 27× (W) 12.0× (H) 8,2

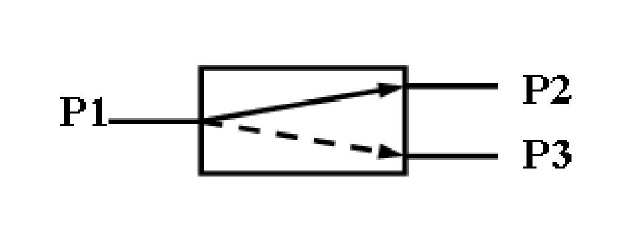

Оптически маршрут

Переключатель SMF волокна 1x2 соединителей FC микро- механический оптически для системного контроля




PIN определяет



Модель контроля Оптически путь Электрический привод Датчик состояния
1×2   1 5 6 10 2-3 3-4 7-8 8-9
Запирать на задвижку P1-P2 -- -- GND V+ Конец Раскройте Раскройте Конец
P1-P3 V+ GND -- -- Раскройте Конец Конец Раскройте
Не-запирать на задвижку P1-P2 -- -- -- -- Конец Раскройте Раскройте Конец
P1-P3 V+ -- -- GND Раскройте Конец Конец Раскройте







Данные по заказа

Режим Длина волны Тип напряжения тока Тип контроля Тип волокна Диаметр волокна Длина волокна Соединитель
S=SM
M=MM		 85=850nm
13=1310nm
15=1550nm
13/15=1310/1550nm
X=Others		 3=3V
5=5V		 L=Latching
Запирать на задвижку N=Non-		 5=50/125
6=62.5/125
9=9/125
X=Others		 25=250um
90=900um
20=2.0mm
30=3.0mm
X=Others		 1=1m
2=2m
X=Others		 0=None
1=FC/PC
2=FC/APC
3=SC/PC
4=SC/APC
5=ST/PC
6=ST/APC
7=LC/PC
8=LC/APC


Переключатель SMF волокна 1x2 соединителей FC микро- механический оптически для системного контроляПереключатель SMF волокна 1x2 соединителей FC микро- механический оптически для системного контроля
